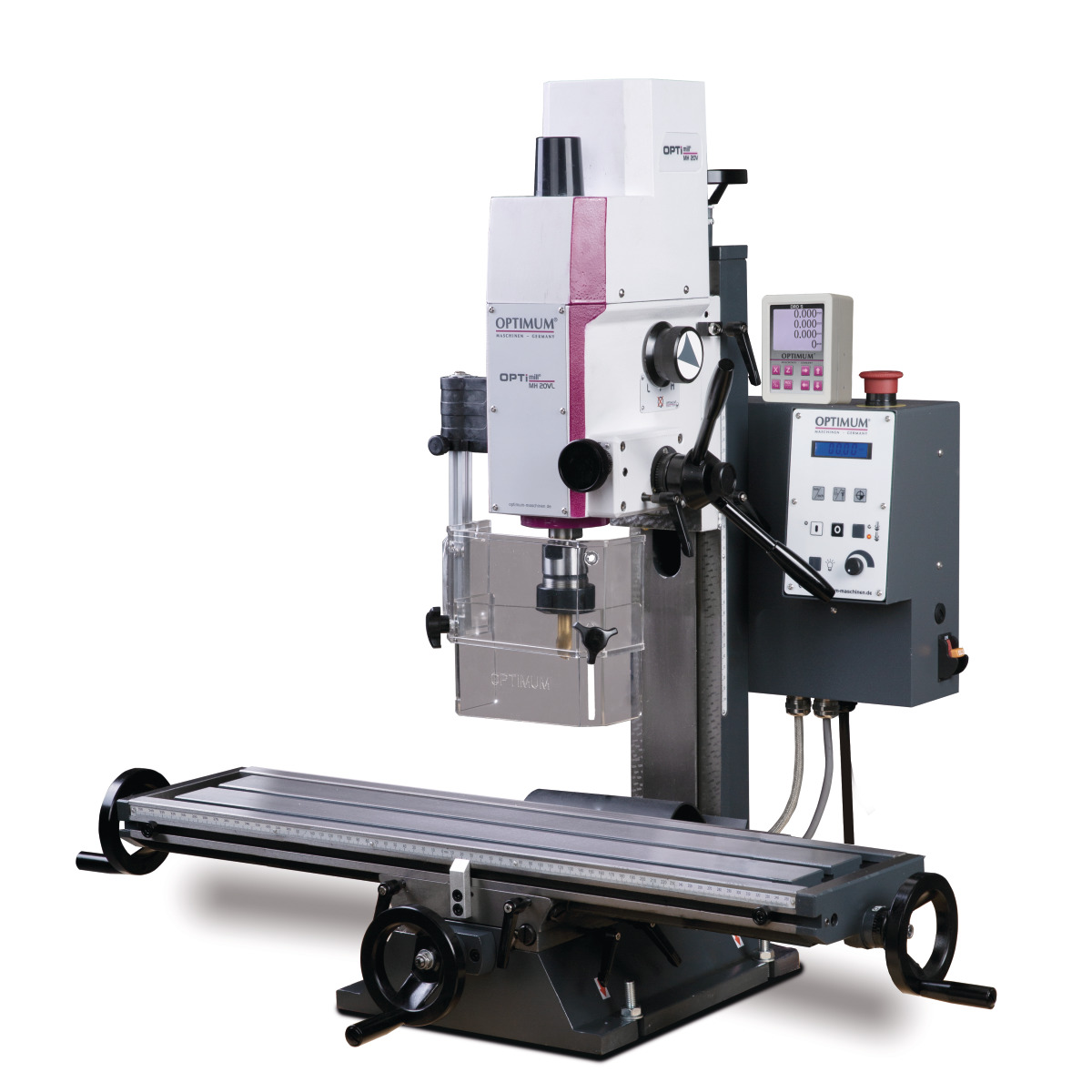

OPTImill MH20VLD / 230V/1Ph/50Hz Bohr- Fräsmaschine
- Artikel-Nr.: 3338133-ST
- EAN: 4030635043161
- Hersteller: Stürmer
- Preis (zzgl. MwSt.): 2212,61 €
- Preis (inkl. MwSt.):
Argumente, die in Qualität, Leistung und Preis überzeugen
- Präzise verarbeitet
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Manueller Pinolenvorschub mit Feinvorschub
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Sicherheitselektrik in 24 Volt-Ausführung
- Steuerelektronik mit integrierter Relais-Steuerung

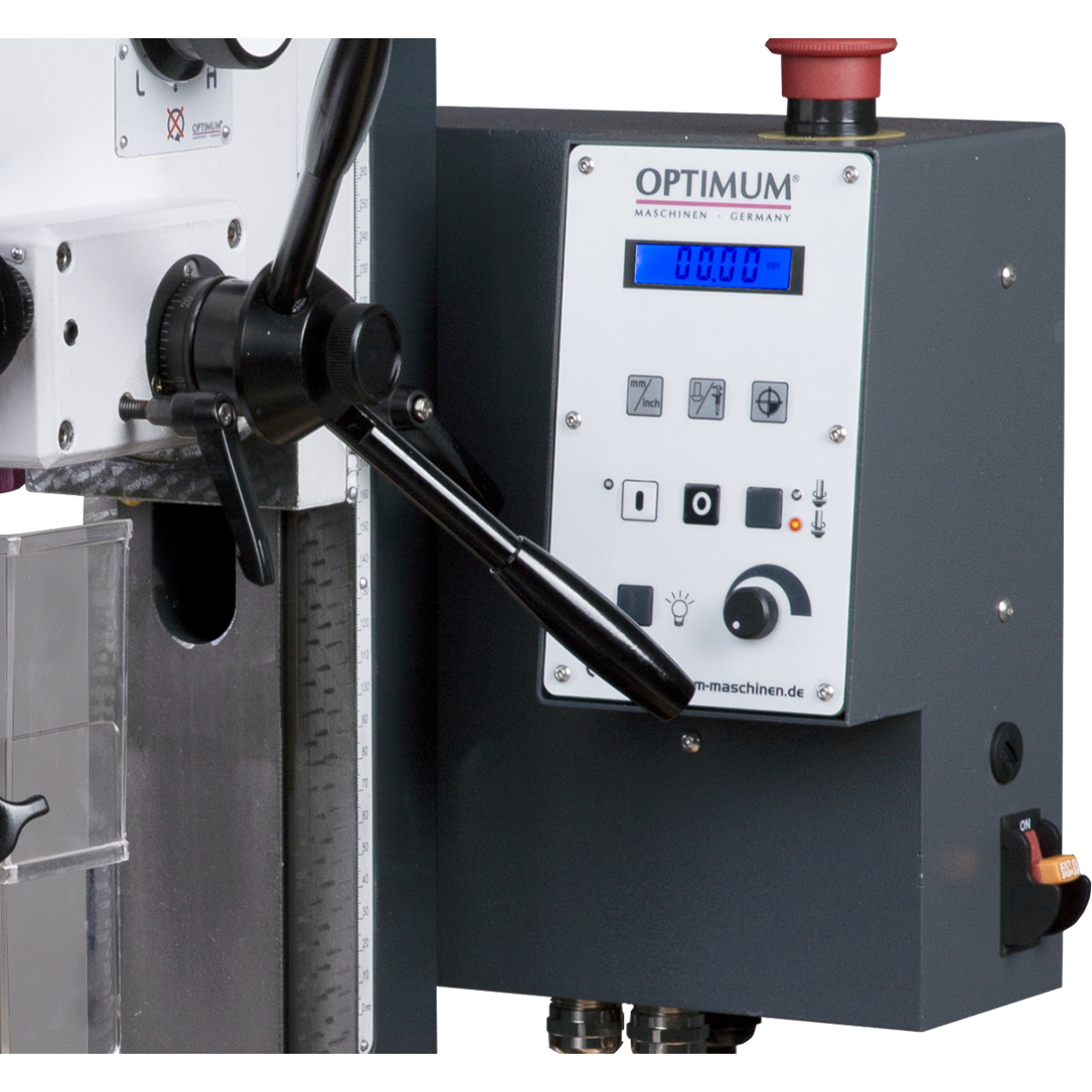

- Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Einstellbare Endanschläge
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Not-Halt-Schlagschalter

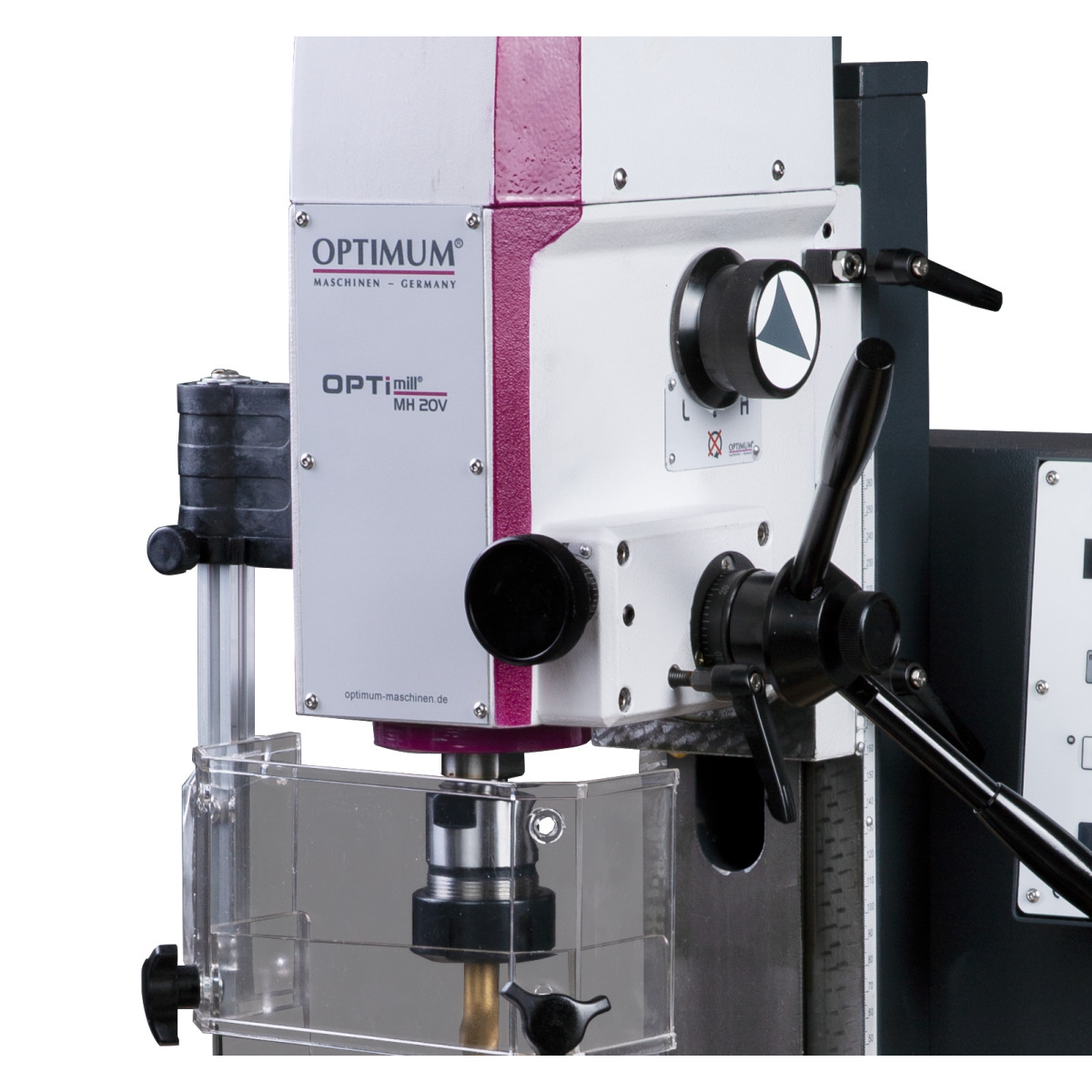

- Bohr-Fräskopf um ±60° neigbar
- Fräsfeinvorschub
- Rechts-/Linkslauf
- Maschinenlampe
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
MH 20VD / MH 20VLD

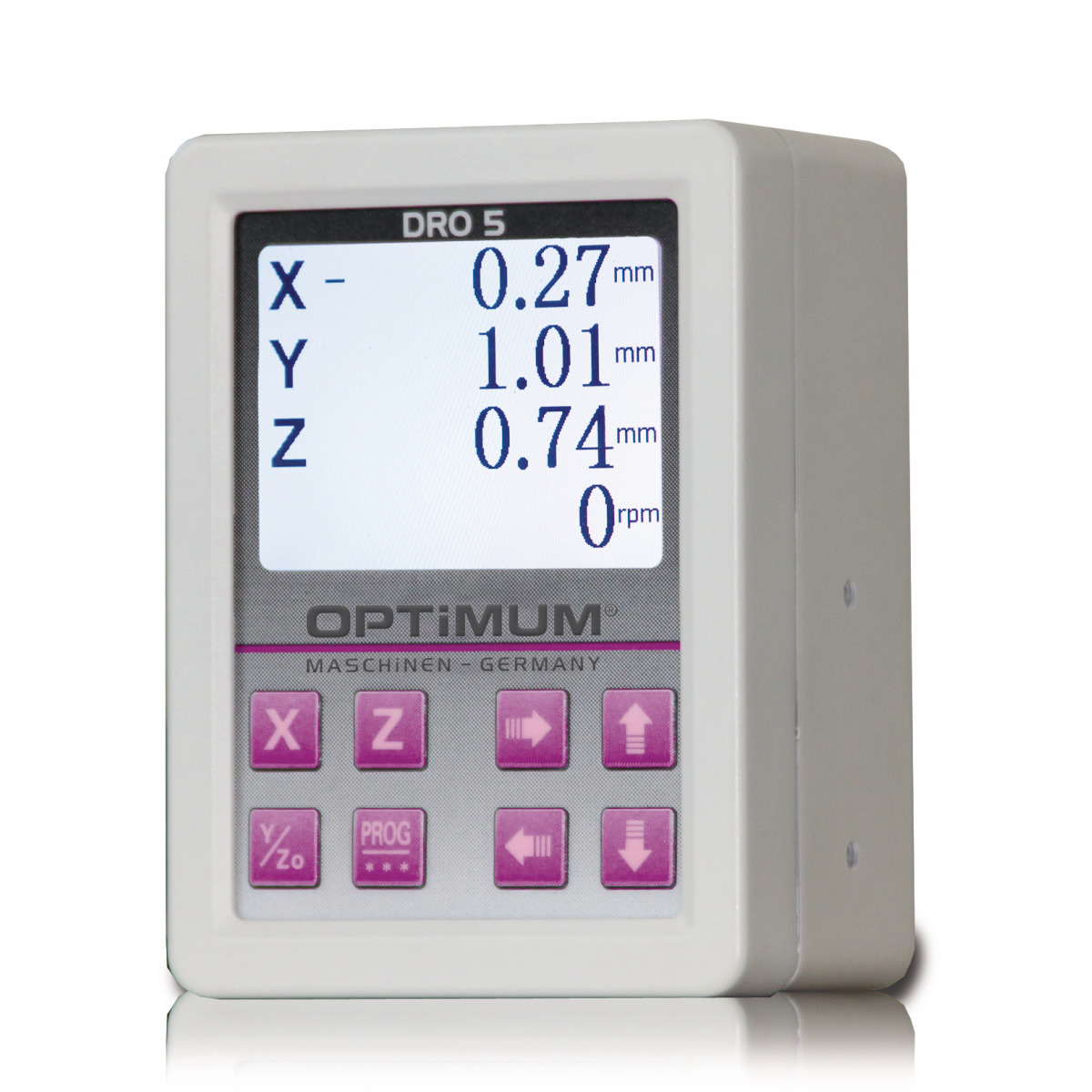

- Mit digitaler Positionsanzeige DRO 5
Lieferumfang:
- Bedienwerkzeug

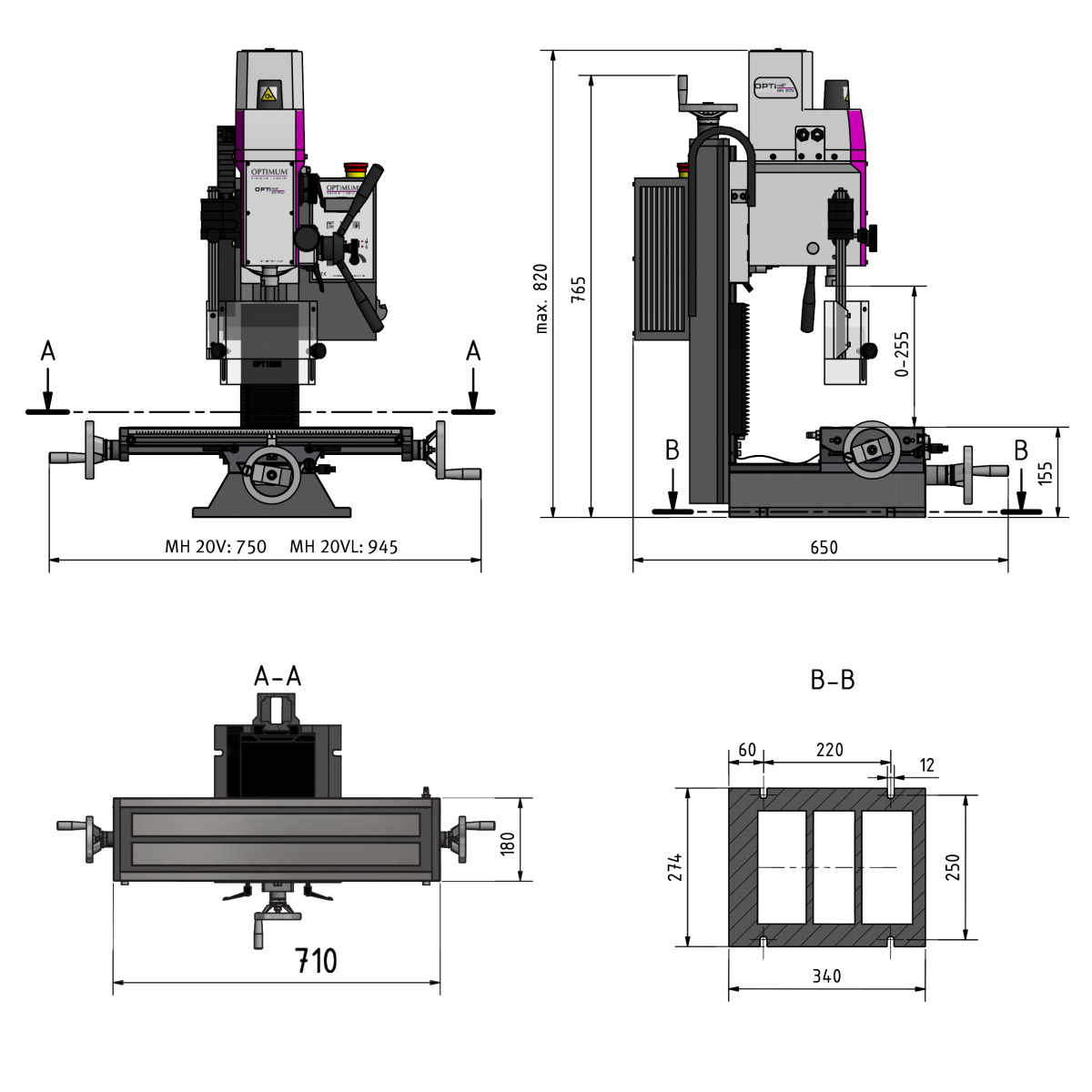

Breite/Tiefe ca.: 714 mm
Höhe ca.: 917 mm
Leistung Antriebsmotor: 750 W
Anschlussspannung: 230 V
Phase(n): 1 Ph
Stromart: AC
Netzfrequenz: 50 Hz
Messerkopfgröße max.: 52 mm
Schaftfräsergröße max.: 20 mm
Vertikalspindel Ausladung: 170 mm
Vertikalspindel Spindelaufnahme: MK 2
Vertikalspindel Drehzahlbereich: 100 - 3000 min-1
Vertikalspindel Anzahl der Drehzahlbereiche: 2
Vertikalspindel Steuerung der Drehzahlregelung: elektronisch
Horizontalfrästisch Länge: 700 mm
Horizontalfrästisch Breite: 180 mm
Abstand Vertikalspindel - Horizontalfrästisch min.: 255 mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 255 mm
Horizontalfrästisch T-Nuten Größe: 12 mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 63 mm
Horizontalfrästisch Traglast max.: 50 kg
Verfahrweg X-Achse manuell: 480 mm
Verfahrweg Y-Achse manuell: 175 mm
Verfahrweg Z-Achse manuell: 210 mm
Bohrleistung Stahl (S235JR): 16 mm
Dauerbohrleistung Stahl (S235JR): 12 mm
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: 60 °
Vertikalspindel Pinolendurchmesser: 60 mm
Vertikalspindel Pinolenhub: 50 mm
EMV-Klasse: C1
