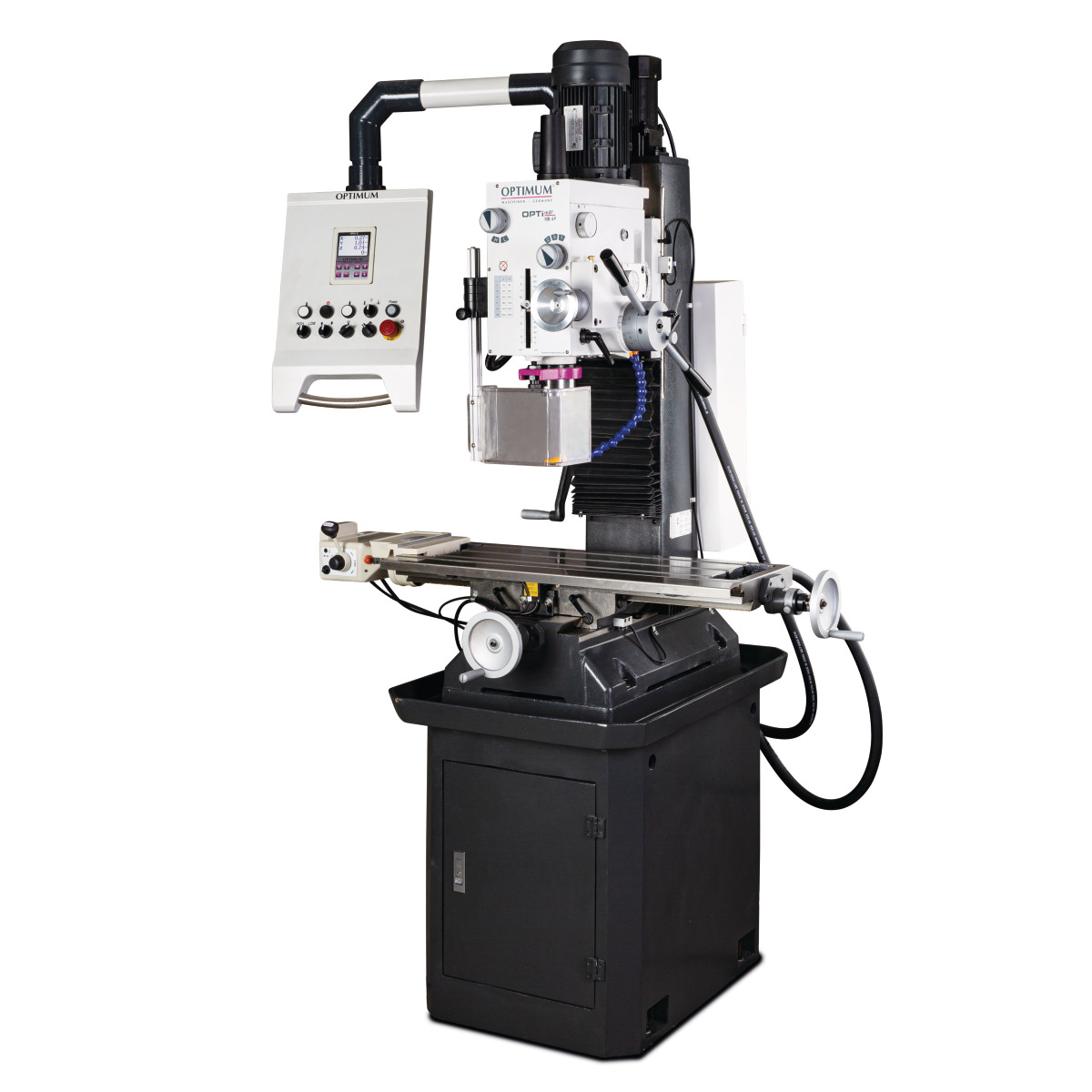

OPTImill MB4PV / 400V/3Ph/50Hz Bohr- Fräsmaschine
- Artikel-Nr.: 3338466-ST
- EAN: 4030635043314
- Hersteller: Stürmer
- Preis (zzgl. MwSt.): 7022,69 €
- Preis (inkl. MwSt.):
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts-/Linkslauf
- Automatischer Pinolenvorschub mit manuellem Feinvorschub
- Motorische Positionierung der Z-Achse

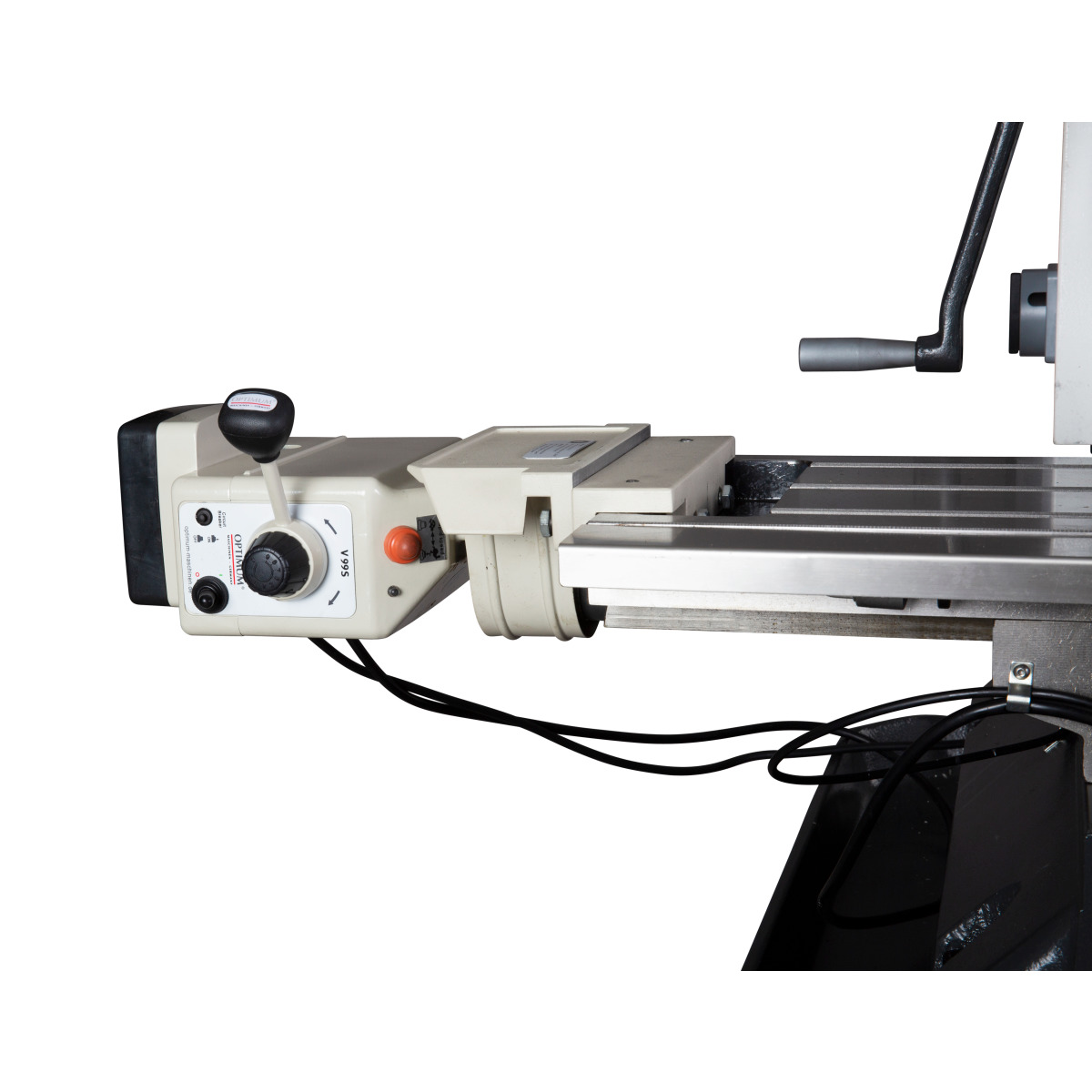

- Motorischer Tischvorschub der X-Achse
- Kühlmitteleinrichtung
- Maschinenlampe

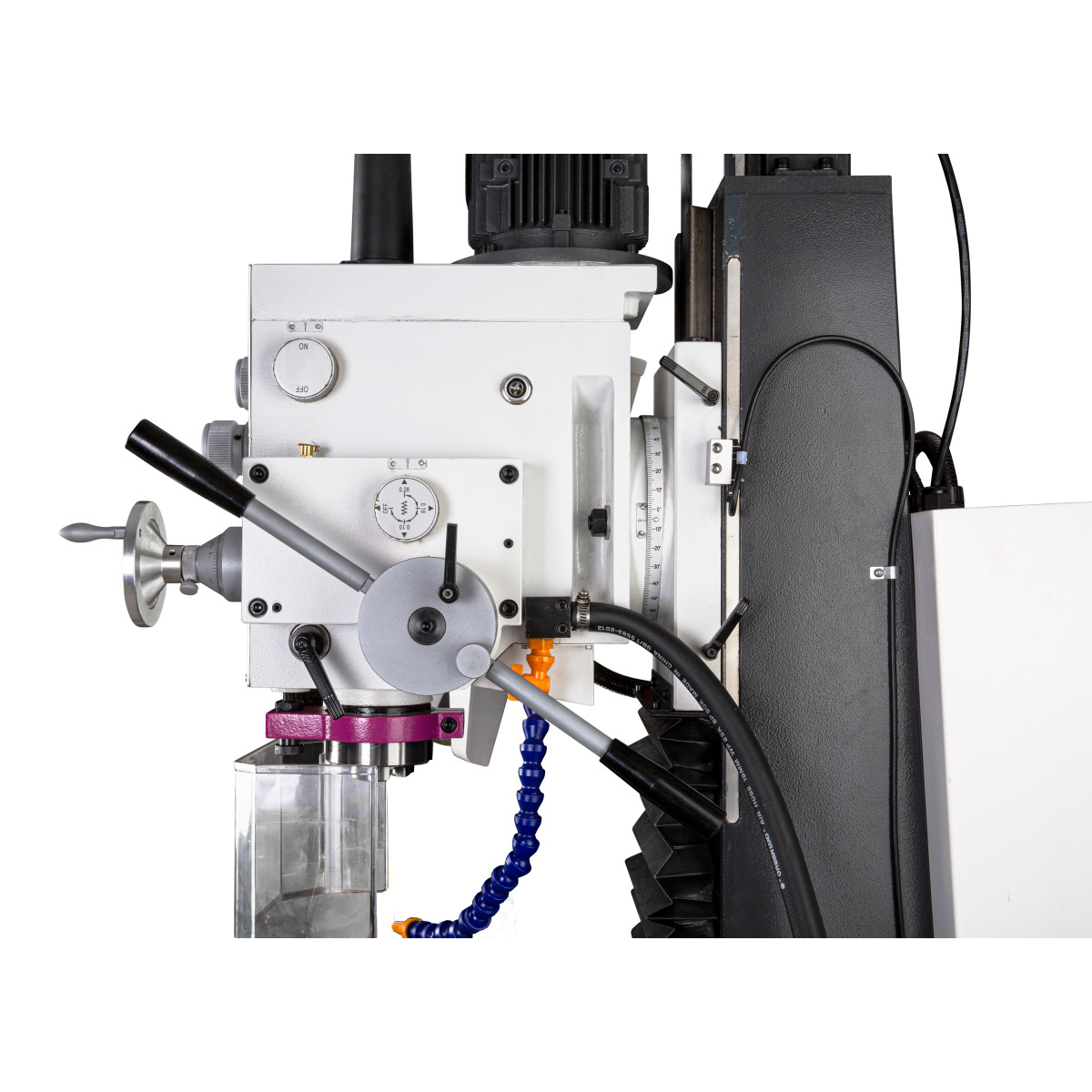

- Getriebekopf ± 60° schwenkbar
- Nachstellbare Keilleisten
- Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Bohrtiefenanschlag

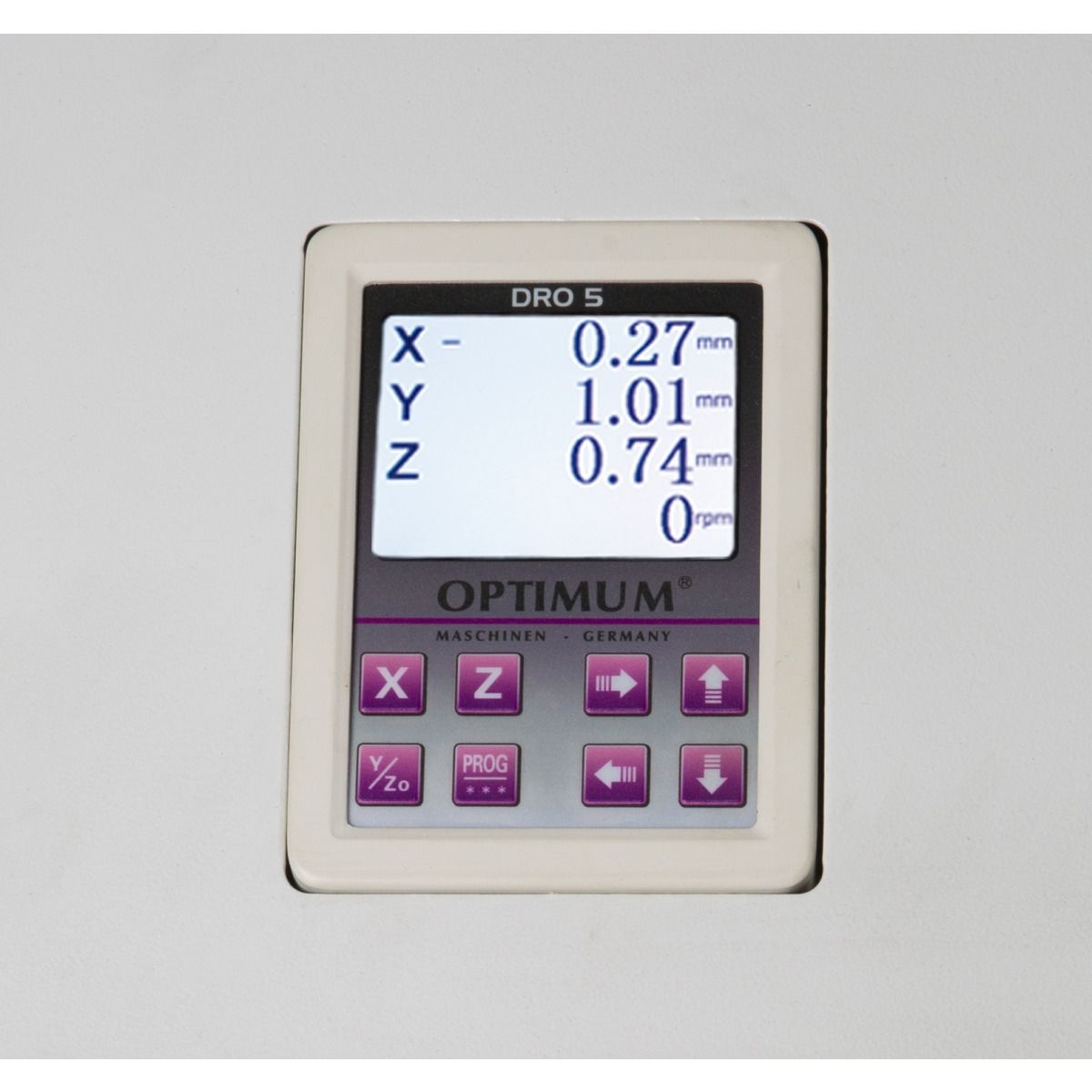

- Digitale Positionsanzeige DRO 5
- Bohren / Gewindeschneidfunktion
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
- Massiver Maschinenunterbau aus Guss mit Spänerinne
MB 4P:
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
MB 4PV:
- Einstufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 60 - 2.760 min-1 durch 2 stufenlos regelbare Geschwindigkeiten
Lieferumfang:
- Maschinenunterbau
- Morsekonus MK 3
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
Bohrleistung Stahl (S235JR): 24 mm
Dauerbohrleistung Stahl (S235JR): 20 mm
Messerkopfgröße: 63 mm
Schaftfräsergröße: 26 mm
Pinolenhub: 120 mm
Pinolendurchmesser: 75 mm
Spindelaufnahme: MK 4 / M16
Ausladung: 258 mm
Spindeldrehzahlen: 60 - 2.760 min-1
Getriebestufen: 2 Stufen, elektronisch regelbar
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: +/- 45 Grad
Kreuztischgrösse (LxB): 800 x 240 mm
T-Nutengrösse /Anzahl / Abstand: 14 mm / 3 / 80 mm
Abstand Spindel - Kreuztisch max.: 420 mm
Automatischer Pinolenvorschub: 0,1 / 0,18 / 0,26 mm/U
Verfahrweg X - Achse: 560 mm / 480 mm automatisch
Verfahrweg Y - Achse: 195 mm
Verfahrweg Z - Achse: 350 mm

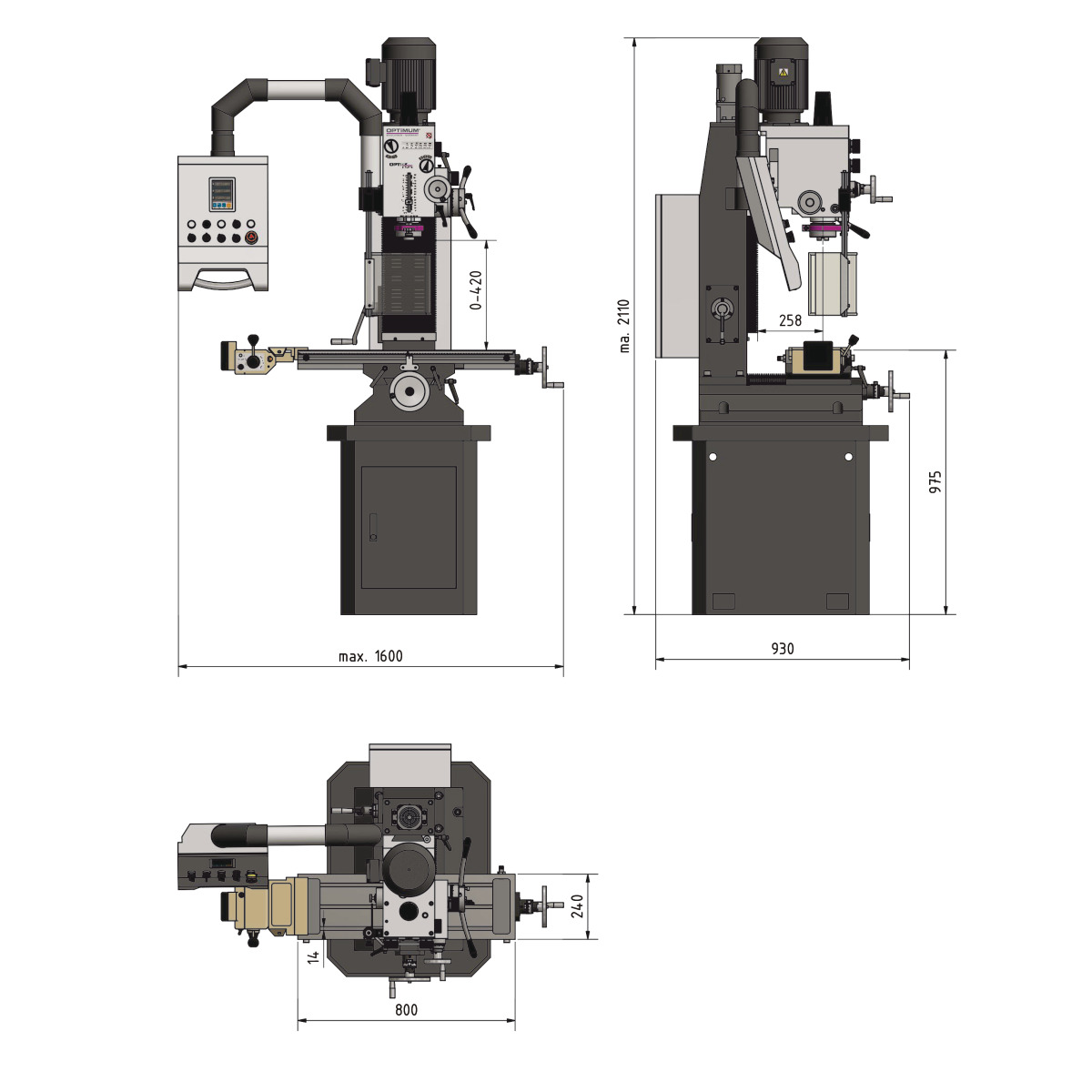

Abmessungen (LxBxH) ca.: 1.600 x 930 x 2.110 mm
Gesamtgewicht ca.: 495 kg
EMV-Klasse: C2
