Gewicht (Netto) ca. | 820 kg |
Absaugstutzendurchmesser | 3 x 120 mm |
Absaugstutzendurchmesser Sägeblattschutz | 80 mm |
Vorritzeinrichtung | mit separatem Vorritzmotor |
Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
Griff für Schiebeschlitten | ✔ |

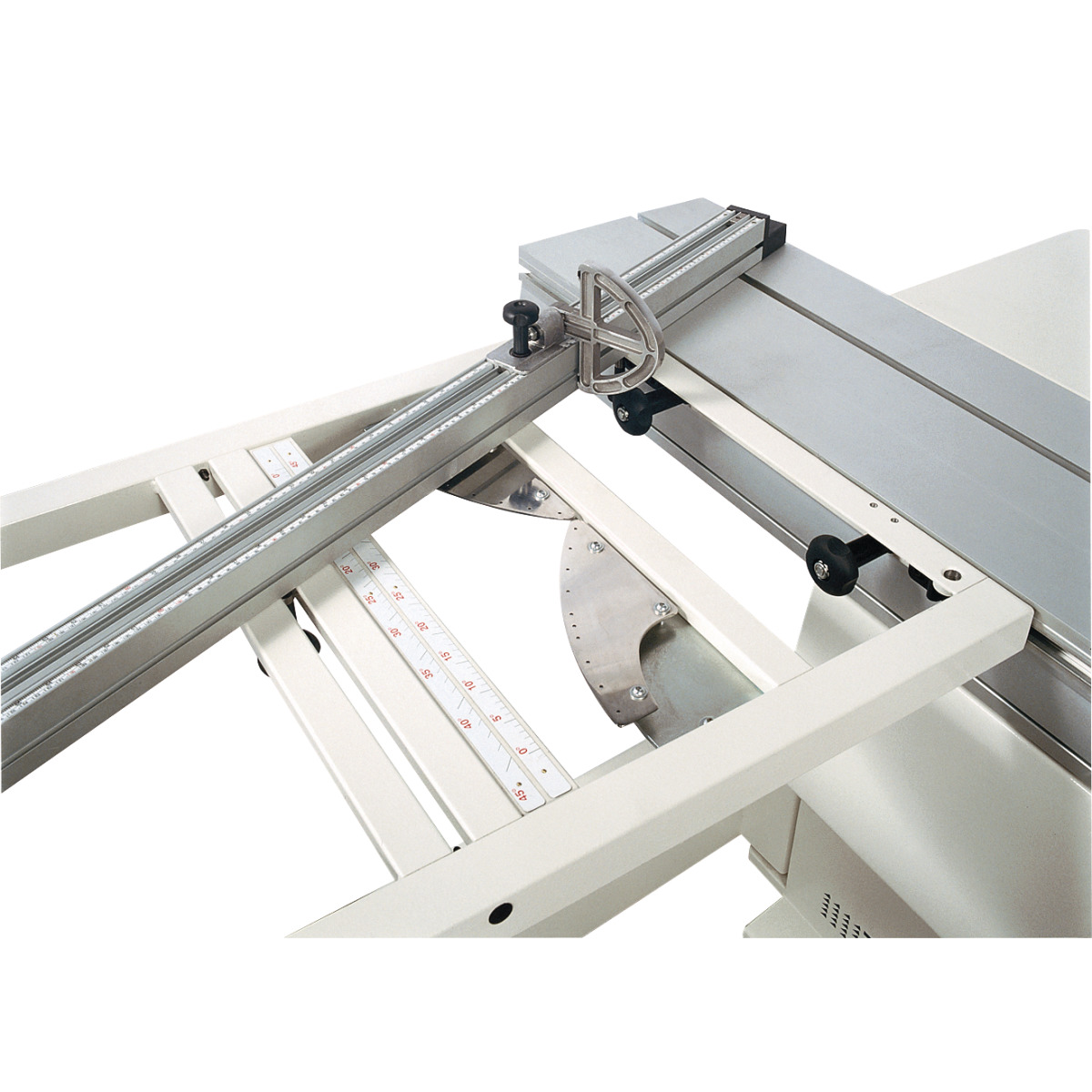

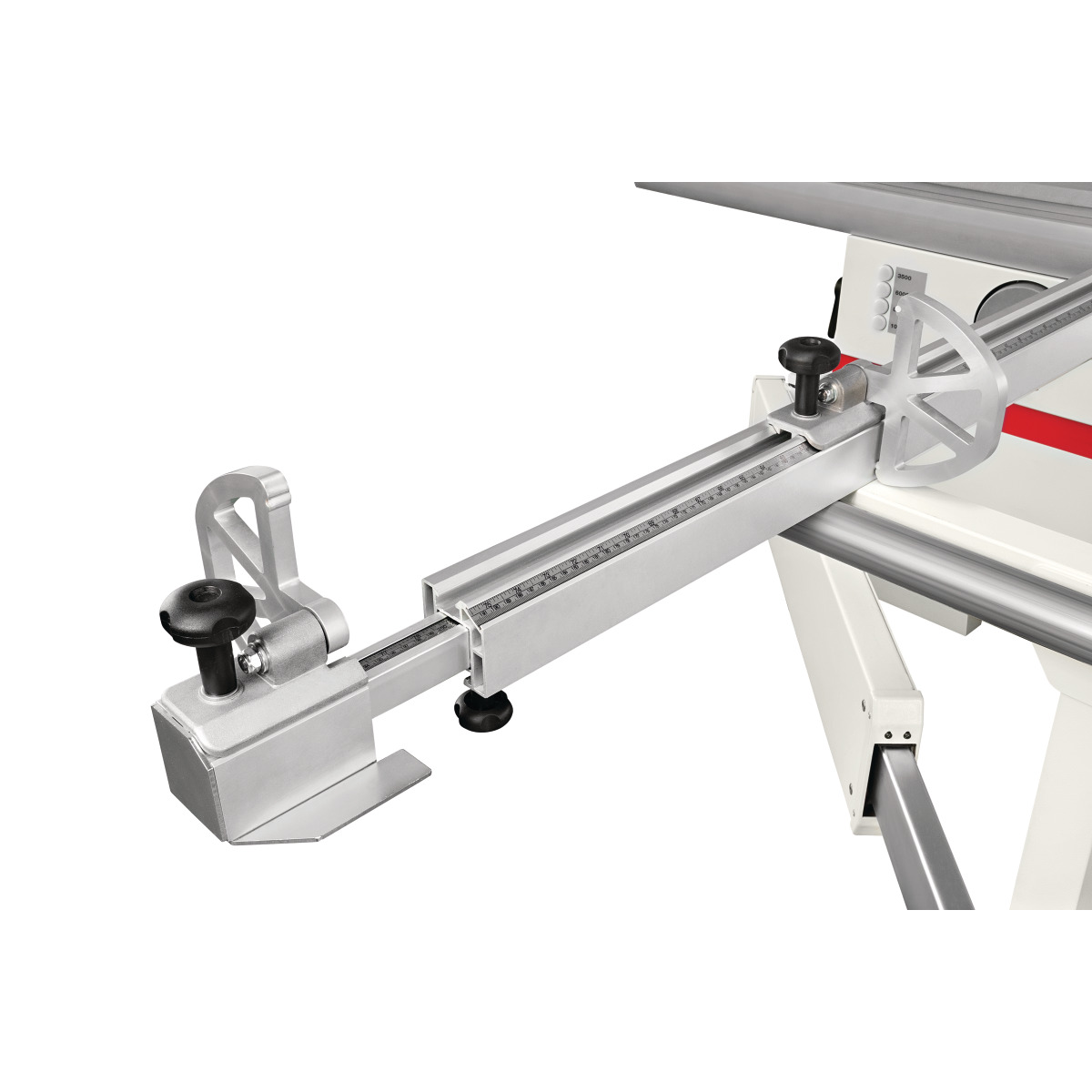

Besäumrahmen | 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablängansch |
Materialrolle am Besäumrahmen | ✔ |
Besäumschuh | ✔ |
Exzenterspanner | ✔ |
Tischverbreiterung | ✔ |
Tischverlängerung | ✔ |
Sägeblattschutz | Sägeblatt-Pendelschutz mit Absaughaube |

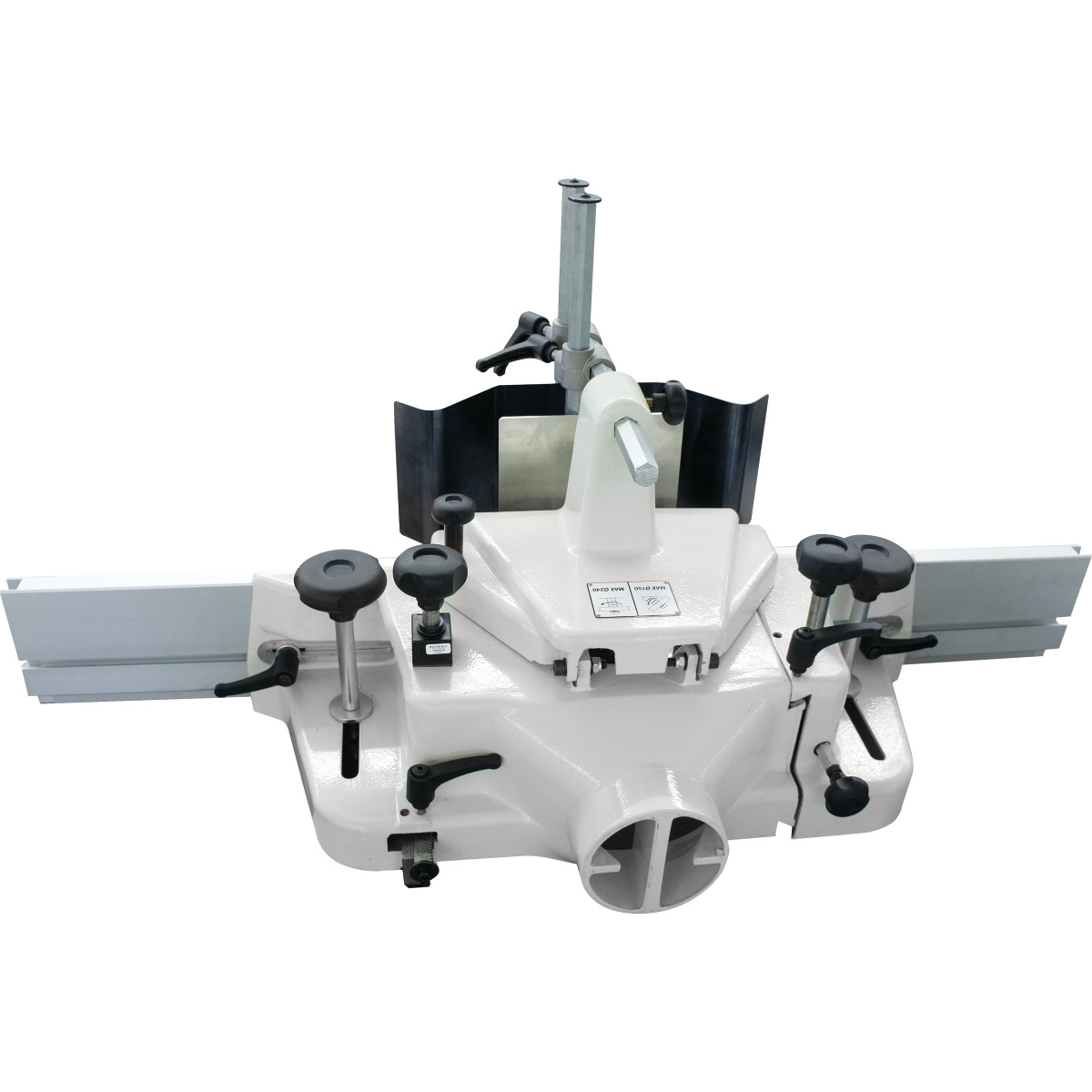

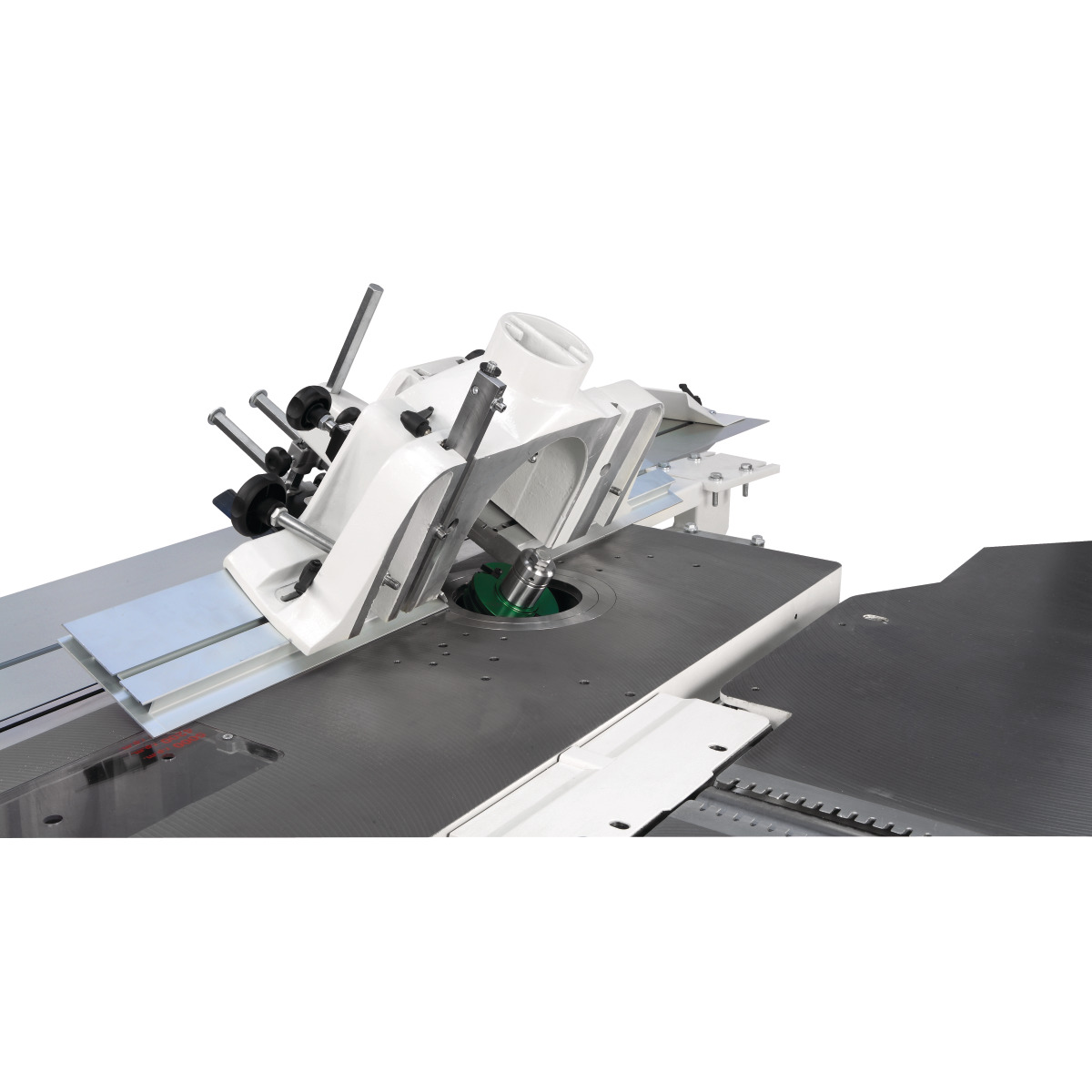

Fräsanschlag | mit Schnellpositionierung |
Bogenfräs-Schutzhaube | ✔ |

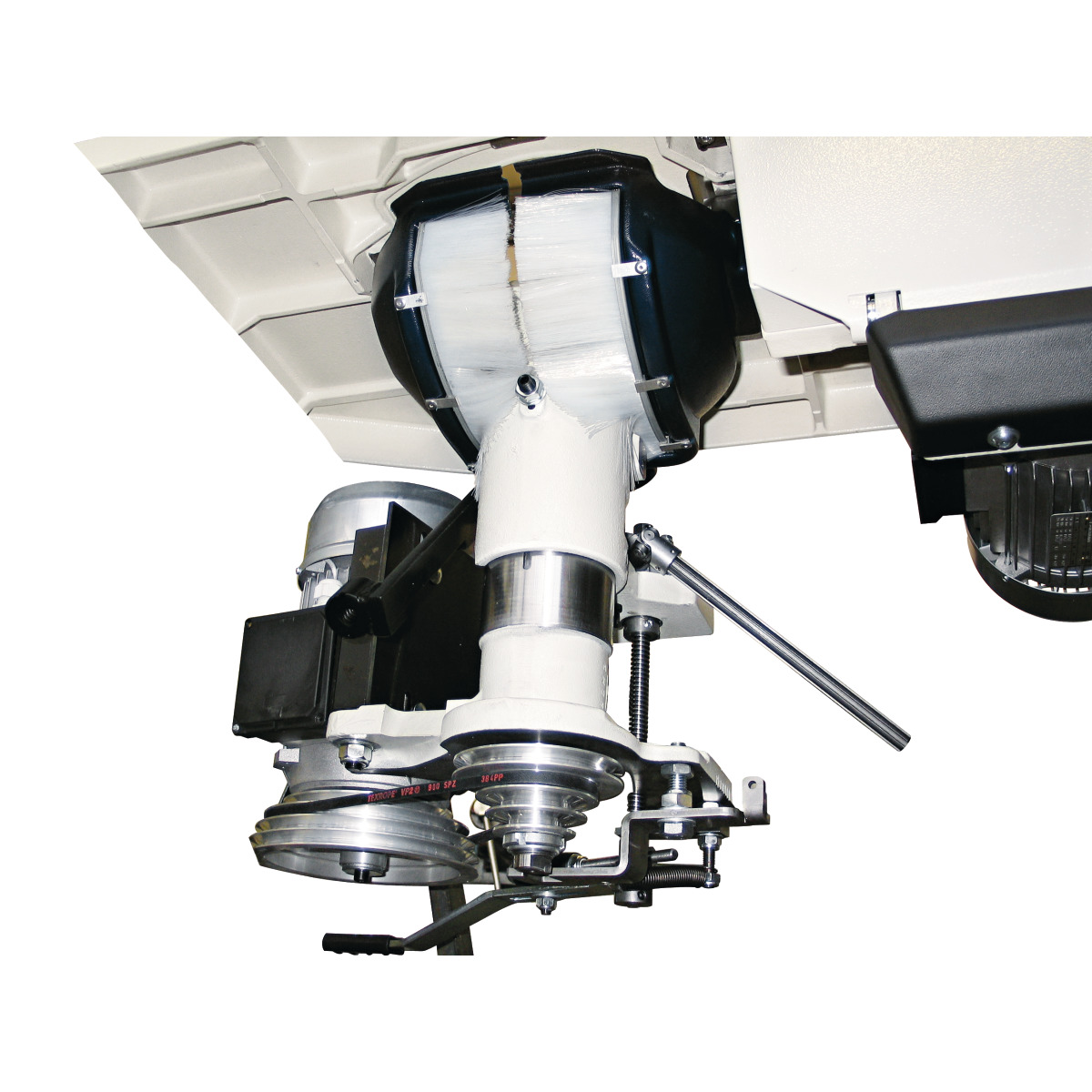

Höhenverstellung der Spindel | manuell |
Neigungsverstellung der Spindel | manuell |
Höhenverstellung des Sägeblatts | manuell |
Neigungsverstellung des Sägeblatts | manuell |
Anschlussspannung | 400 V |
Netzfrequenz | 50 Hz |
Nennbetriebsart Antriebsmotor | S6 |
Einschaltdauer Antriebsmotor | 40 % |

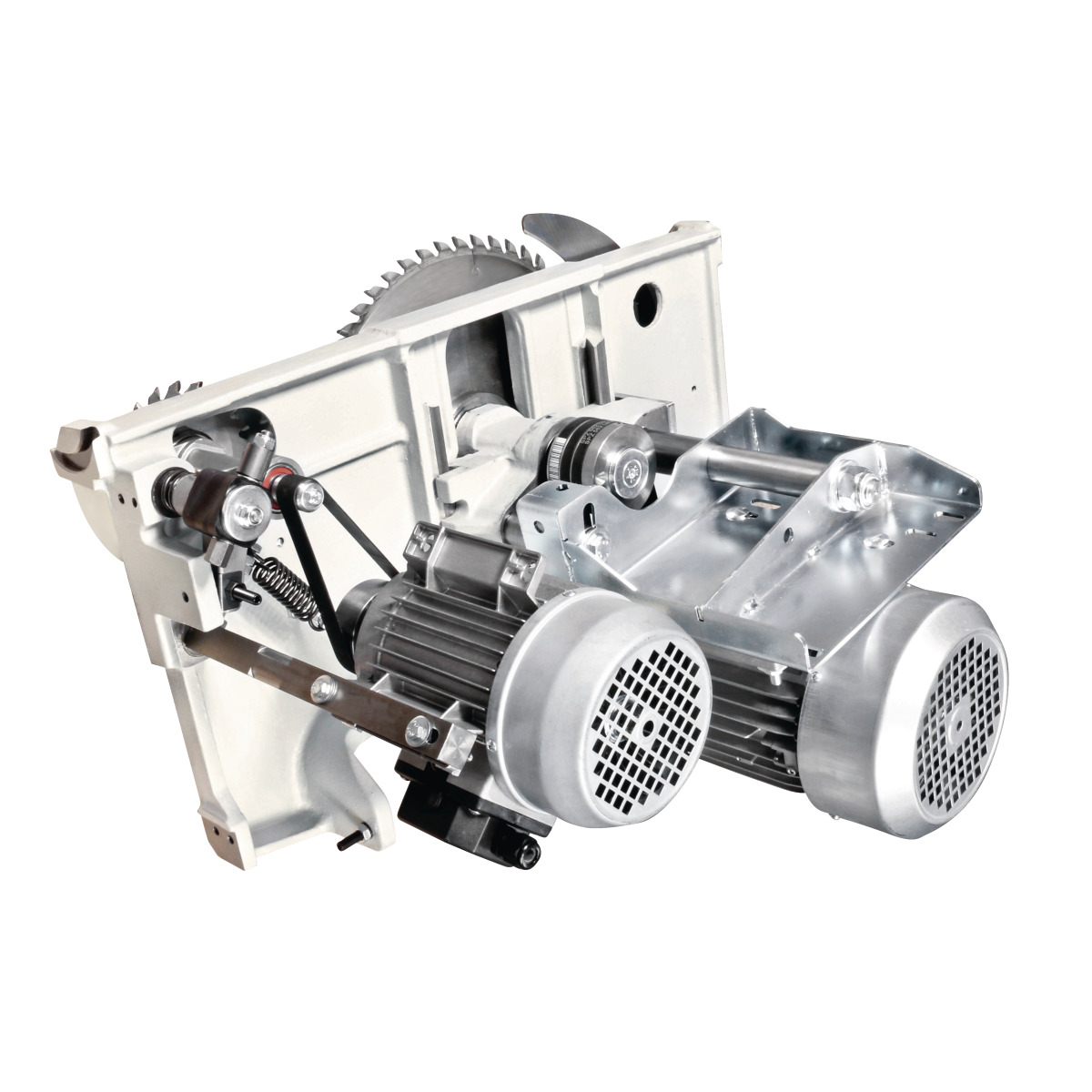

Leistung Antriebsmotor | 2 x 5,0 kW |
Leistung Vorritzmotor | 0.55 kW |
Formatschiebeschlittenbreite | 360 mm |
Formatschiebeschlittenhöhe | 142 mm |
Tischlänge | 1380 mm |
Tischbreite | 465 mm |
Spindelneigung | 0 – -45 ° |
Nutzlänge der Spindel | 125 mm |
Spindeldrehzahlen | 3500/6000/8000/10000 min⁻¹ |
Werkzeugdurchmesser max. absenkbar | 240 mm |
Werkzeugdurchmesser max. Zapfenfräsen | 320 mm |
Besäumlänge | 2600 mm |

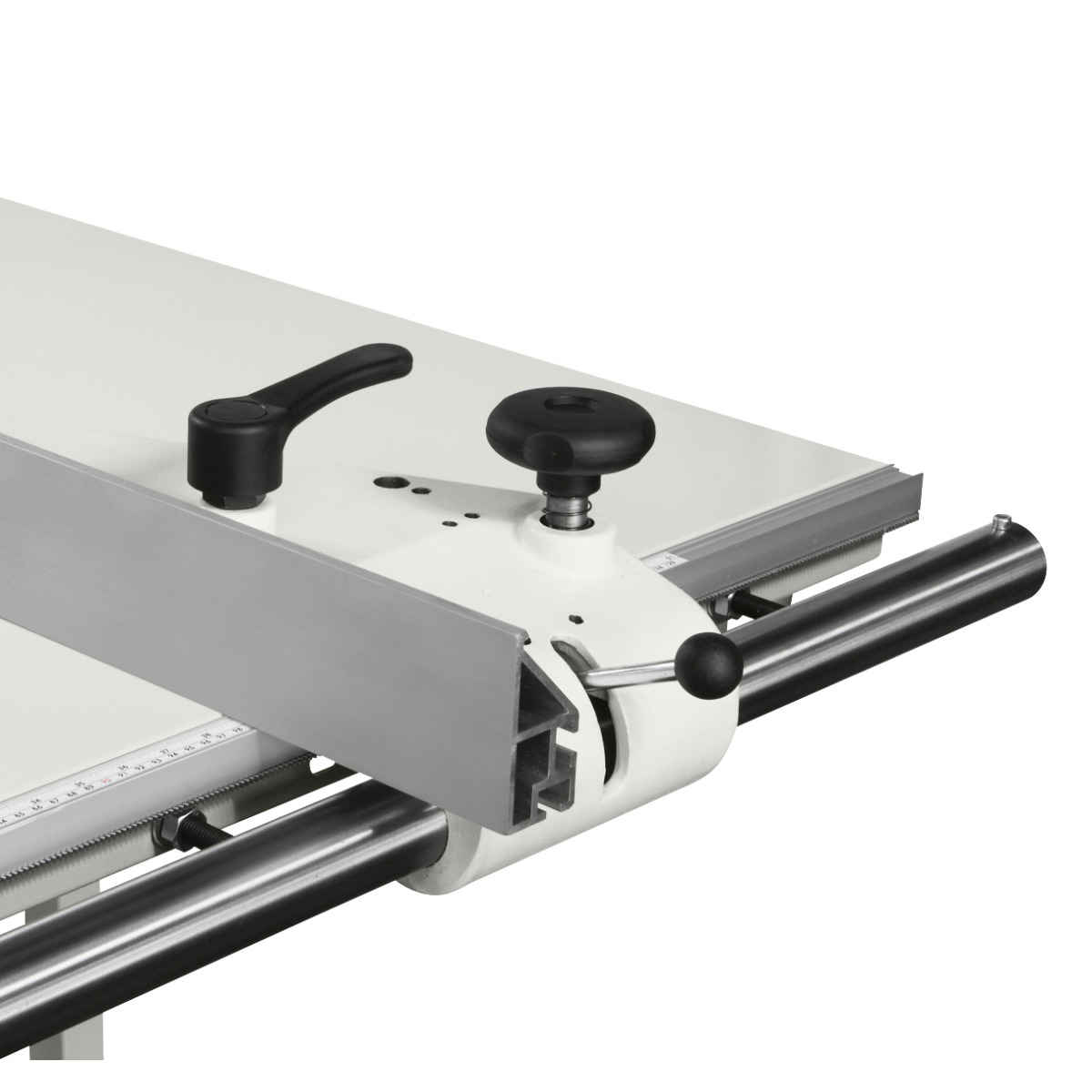

Schnittbreite mit Parallelanschlag | 900 mm |
Max. Ablängbreite links vom Sägeblatt | 3300 mm |
Sägeblattneigung | 90 – 45 ° |
Max. Schnitthöhe 90° | 118 mm |
Max. Schnitthöhe 45° | 84 mm |
Durchmesser (Haupt-)Sägeblatt | 350 mm |
Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
Durchmesser Vorritzsägeblatt | 120 mm |
Drehzahl (Haupt-)Sägeblatt | 4200 min⁻¹ |
