Gewicht (Netto) ca. | 605 kg |
Absaugstutzendurchmesser | 2 x 120 mm |
Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
Griff für Schiebeschlitten | ✔ |

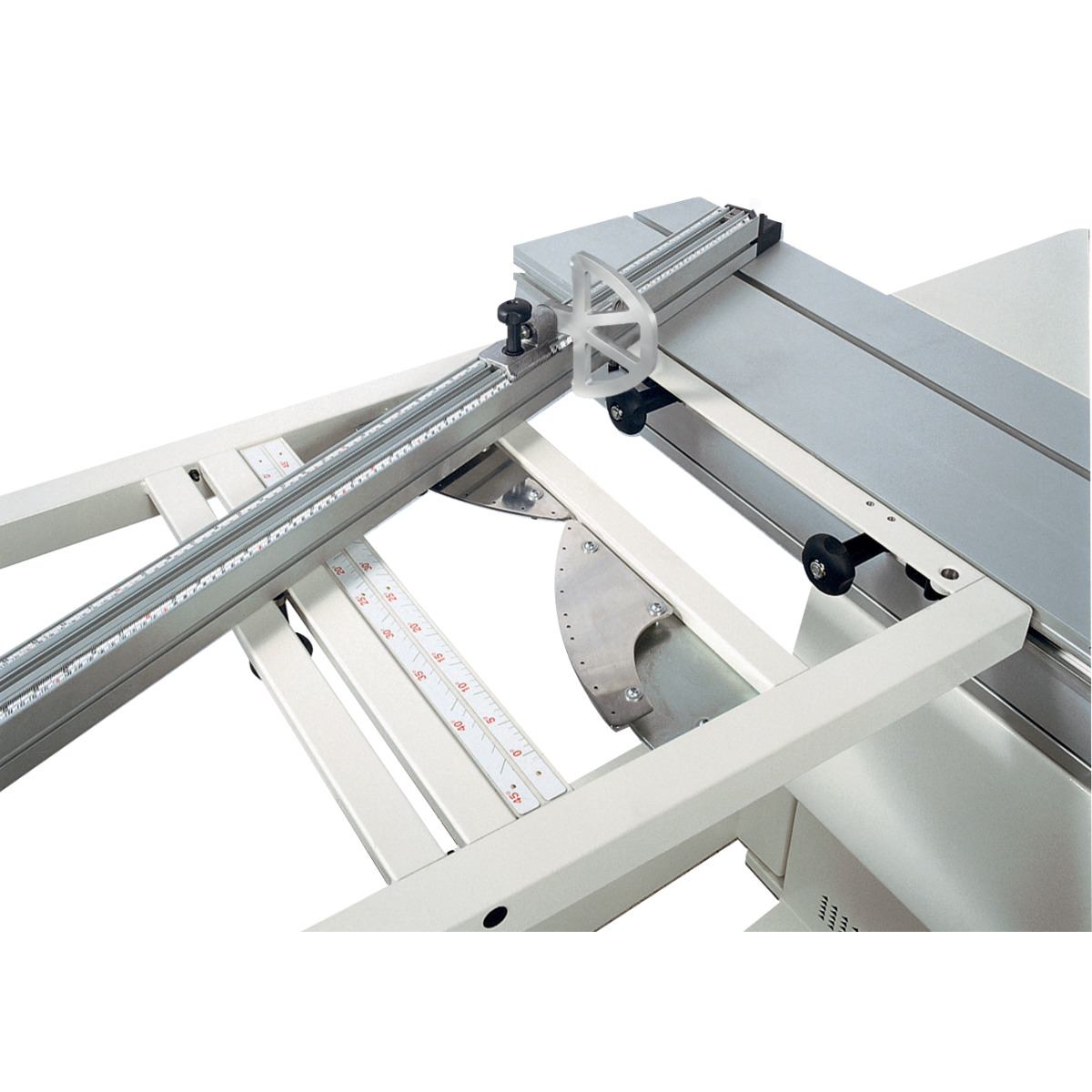

Besäumrahmen | 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablängansch |
Materialrolle am Besäumrahmen | ✔ |

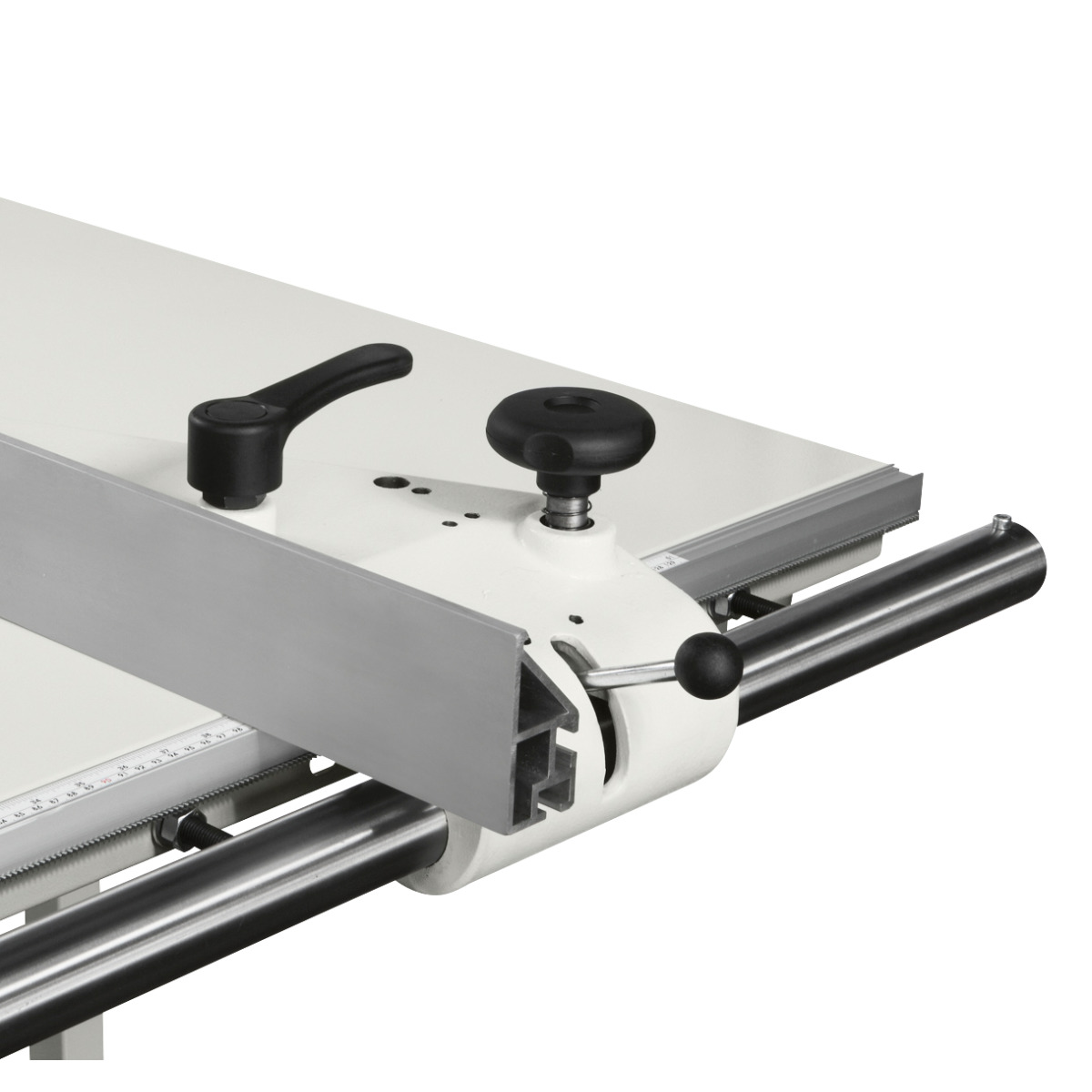

Säge-Parallelanschlag | mit Rundstangenführung |
Besäumschuh | ✔ |
Exzenterspanner | ✔ |
Tischverbreiterung | ✔ |
Tischverlängerung | ✔ |

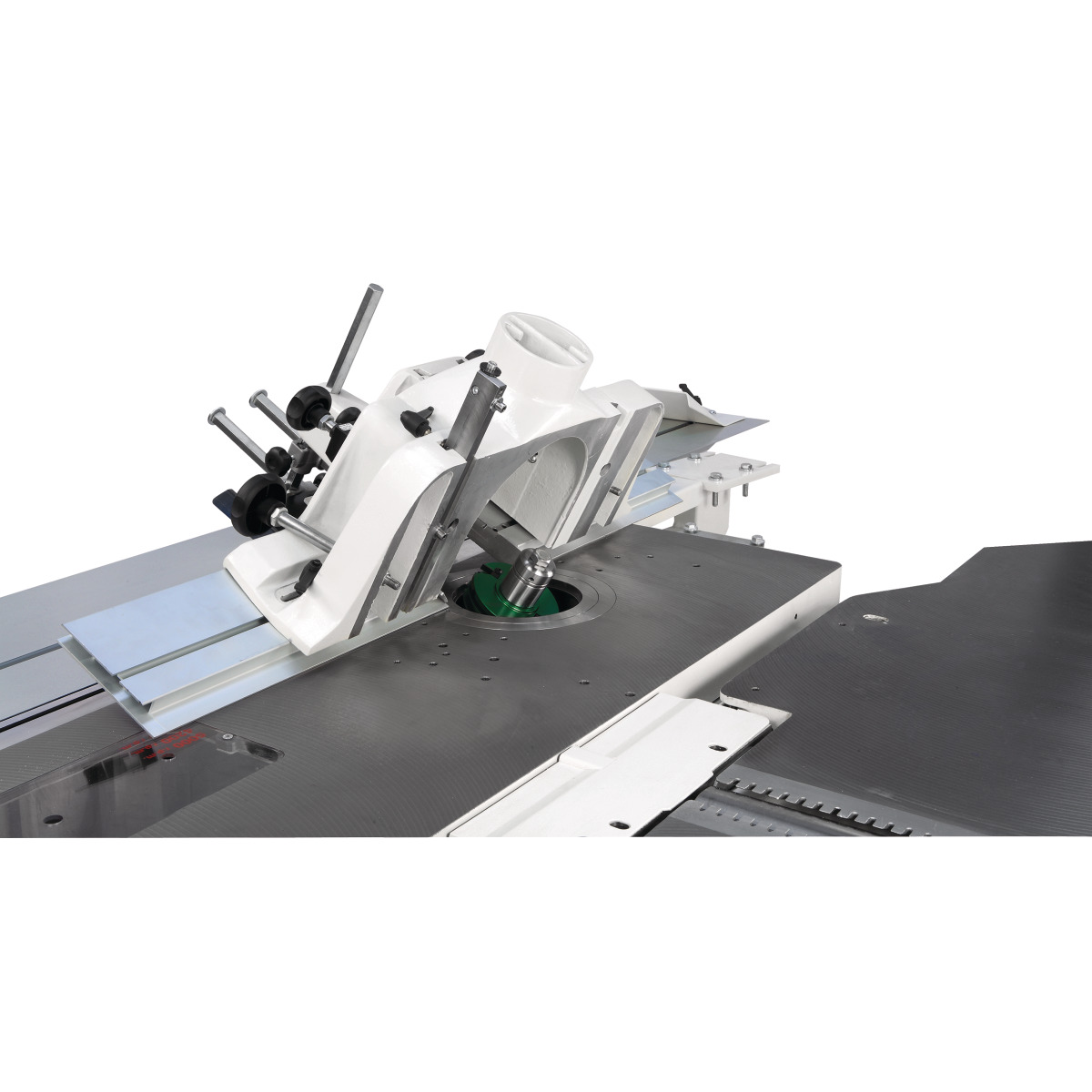

Fräsanschlag | mit Schnellpositionierung |
Bogenfräs-Schutzhaube | ✔ |

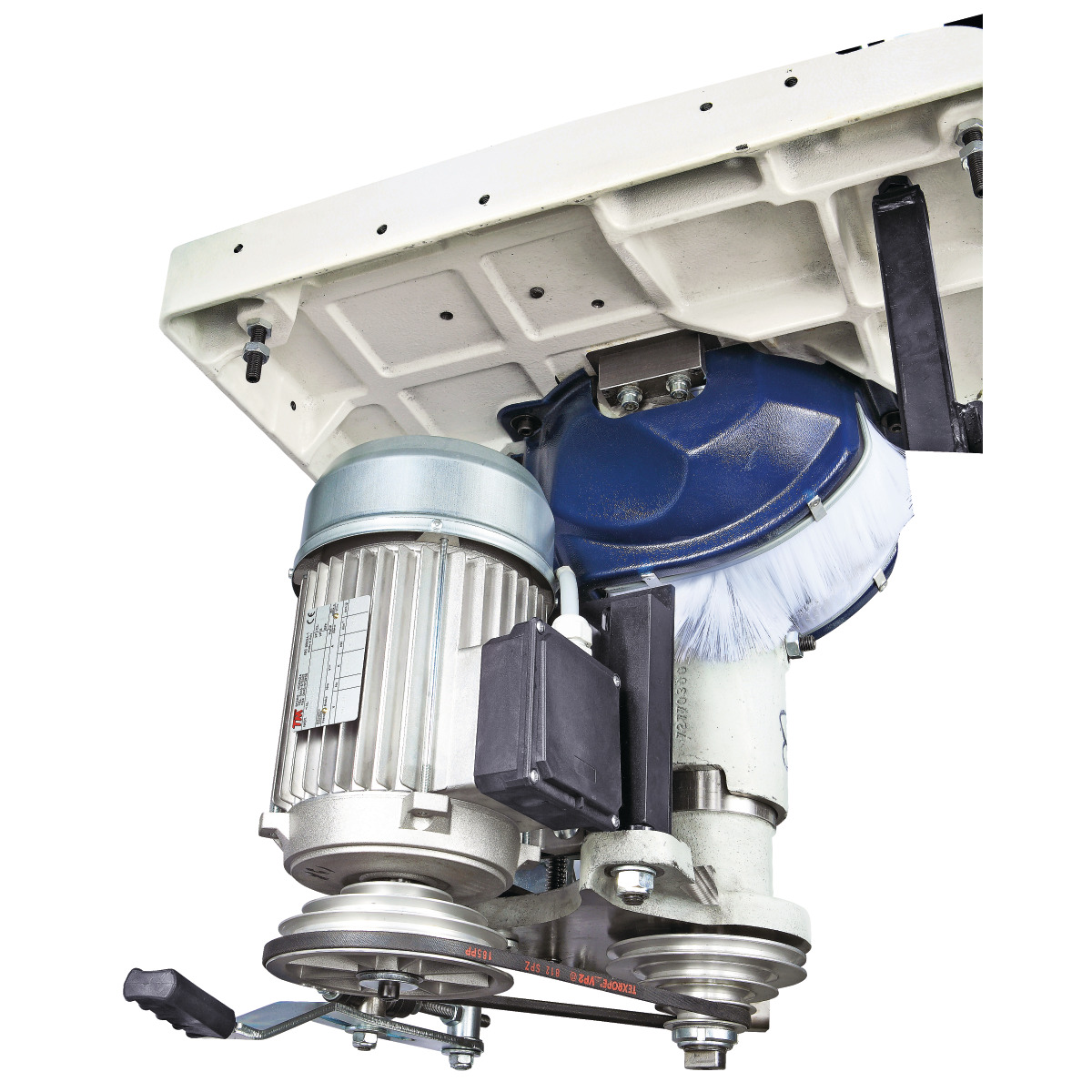

Höhenverstellung der Spindel | manuell |
Neigungsverstellung der Spindel | manuell |
Höhenverstellung des Sägeblatts | manuell |
Neigungsverstellung des Sägeblatts | manuell |
Anschlussspannung | 400 V |
Netzfrequenz | 50 Hz |
Nennbetriebsart Antriebsmotor | S6 |
Einschaltdauer Antriebsmotor | 40 % |

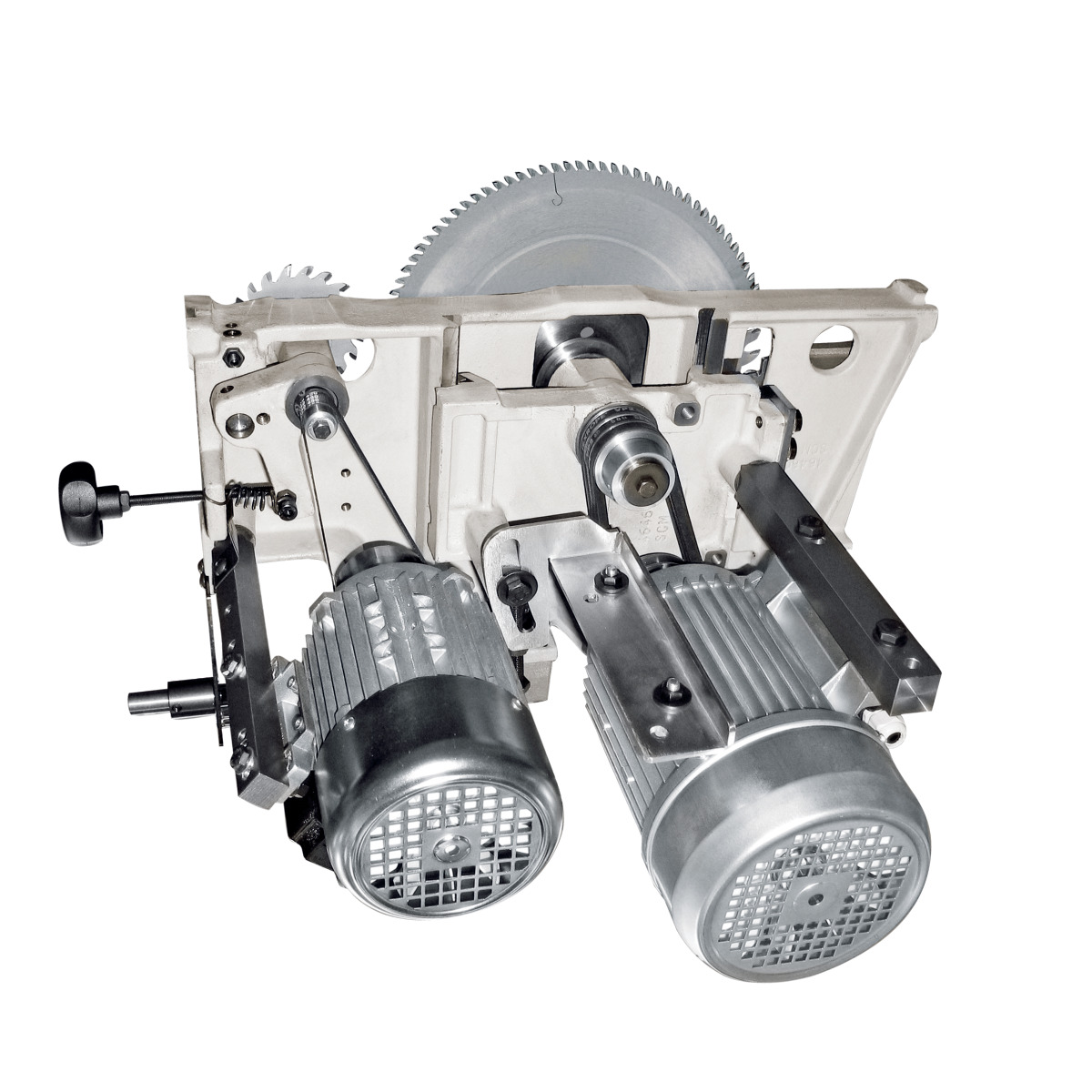

Leistung Antriebsmotor | 2 x 5,0 kW |
Formatschiebeschlittenbreite | 360 mm |
Formatschiebeschlittenhöhe | 142 mm |
Tischlänge | 1250 mm |
Tischbreite | 430 mm |
Spindelneigung | 0 – -45 ° |
Nutzlänge der Spindel | 125 mm |
Spindeldrehzahlen | 3500/6000/8000/10000 min⁻¹ |
Werkzeugdurchmesser max. absenkbar | 240 mm |
Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
Besäumlänge | 3260 mm |
Schnittbreite mit Parallelanschlag | 900 mm |
Max. Ablängbreite links vom Sägeblatt | 3260 mm |
Sägeblattneigung | 90 – 45 ° |
Max. Schnitthöhe 90° | 90 mm |
Max. Schnitthöhe 45° | 63 mm |
Max. Sägeblattüberstand 90° | 100 mm |
Max. Sägeblattüberstand 45° | 71 mm |
Durchmesser (Haupt-)Sägeblatt | 315 mm |
Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
Durchmesser Vorritzsägeblatt | 100 mm |
Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
