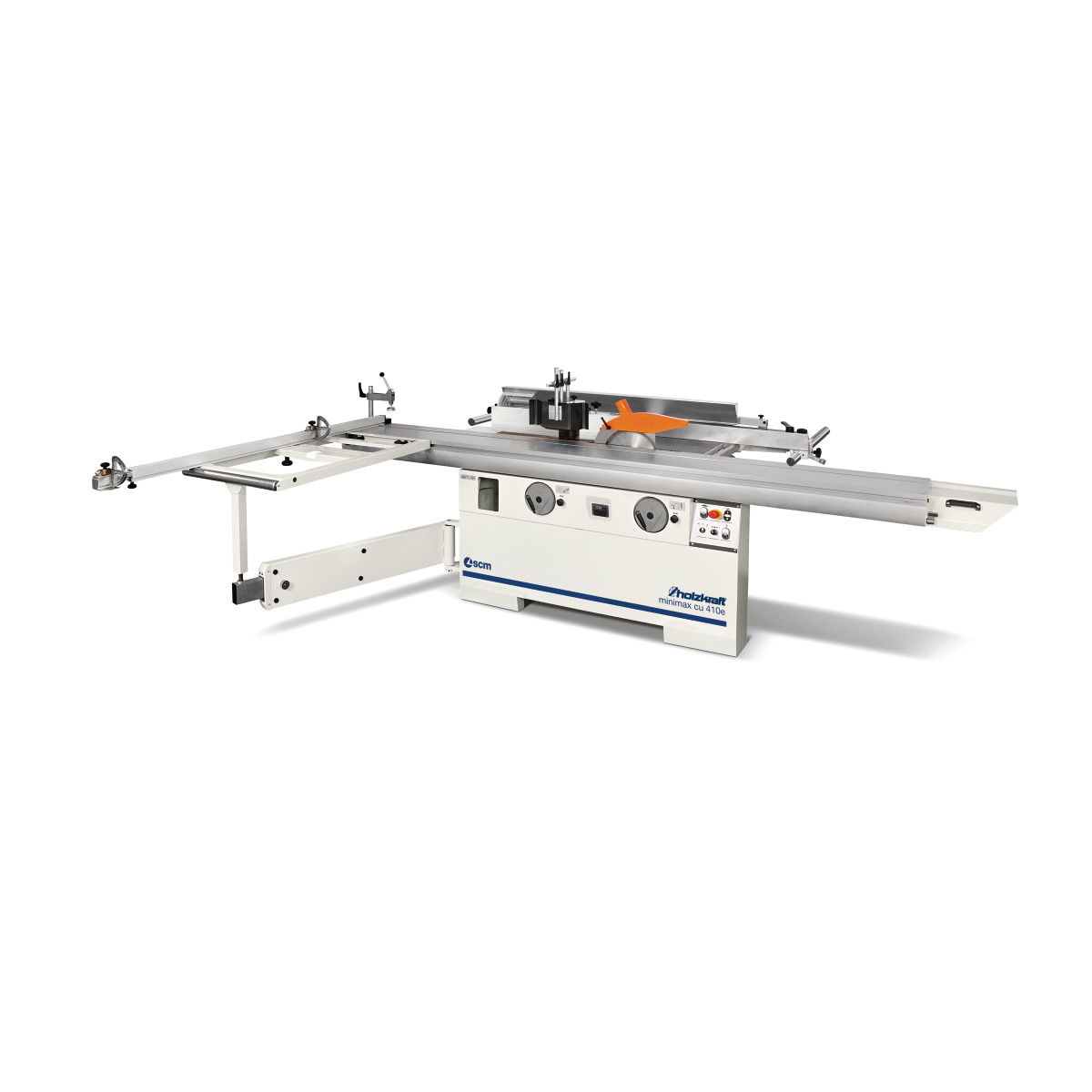

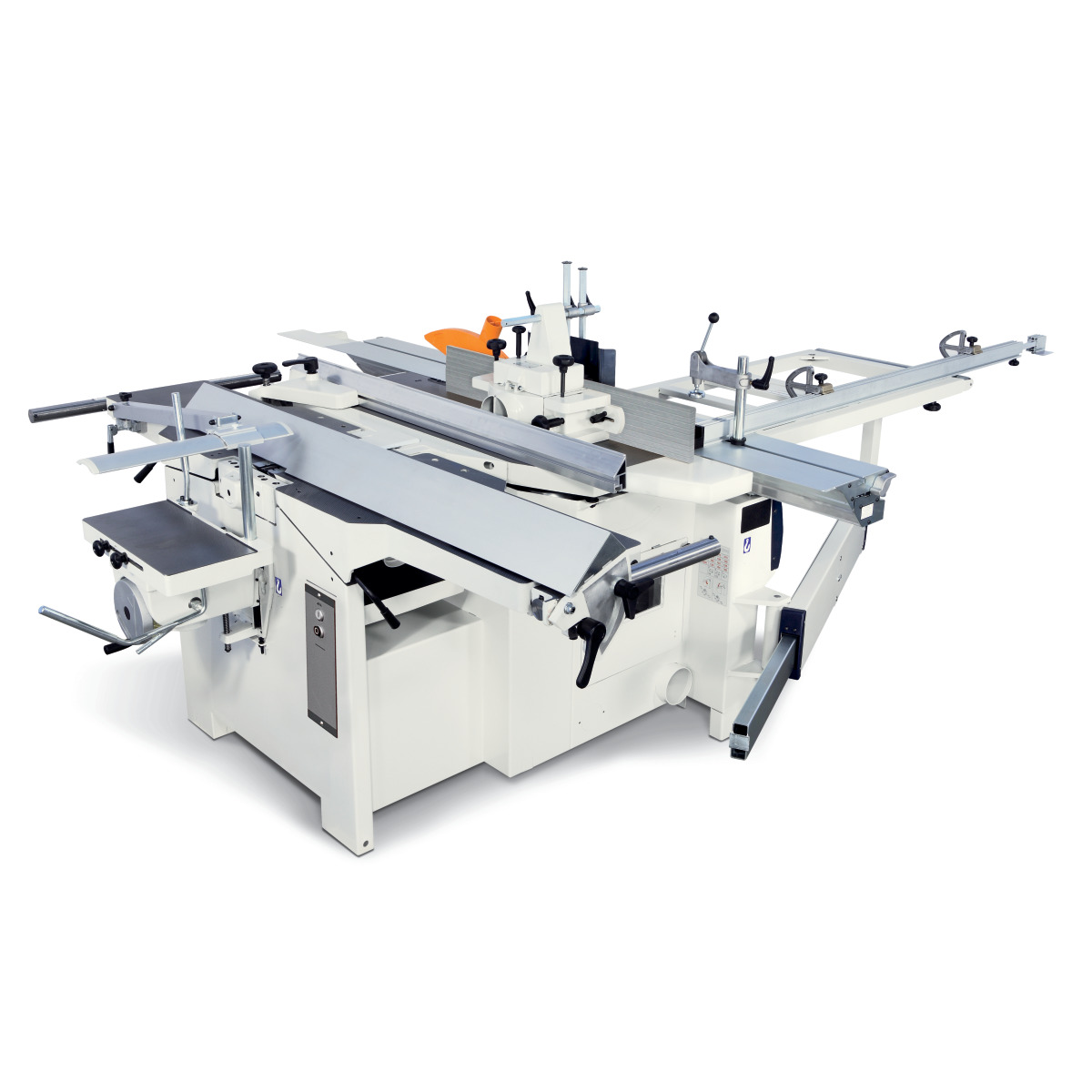

Mehrfachkombination minimax cu 410e F 27 TERSA
- Artikel-Nr.: 5500550-ST
- EAN: 4036351221371
- Hersteller: Stürmer
- Preis (zzgl. MwSt.): 16020,17 €
- Preis (inkl. MwSt.):
- Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.
- Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
- Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
- Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
- Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
- Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
- Mit Rechts-Linkslauf der Frässpindel
- Spannungsfreie Abrichttische aus Grauguss

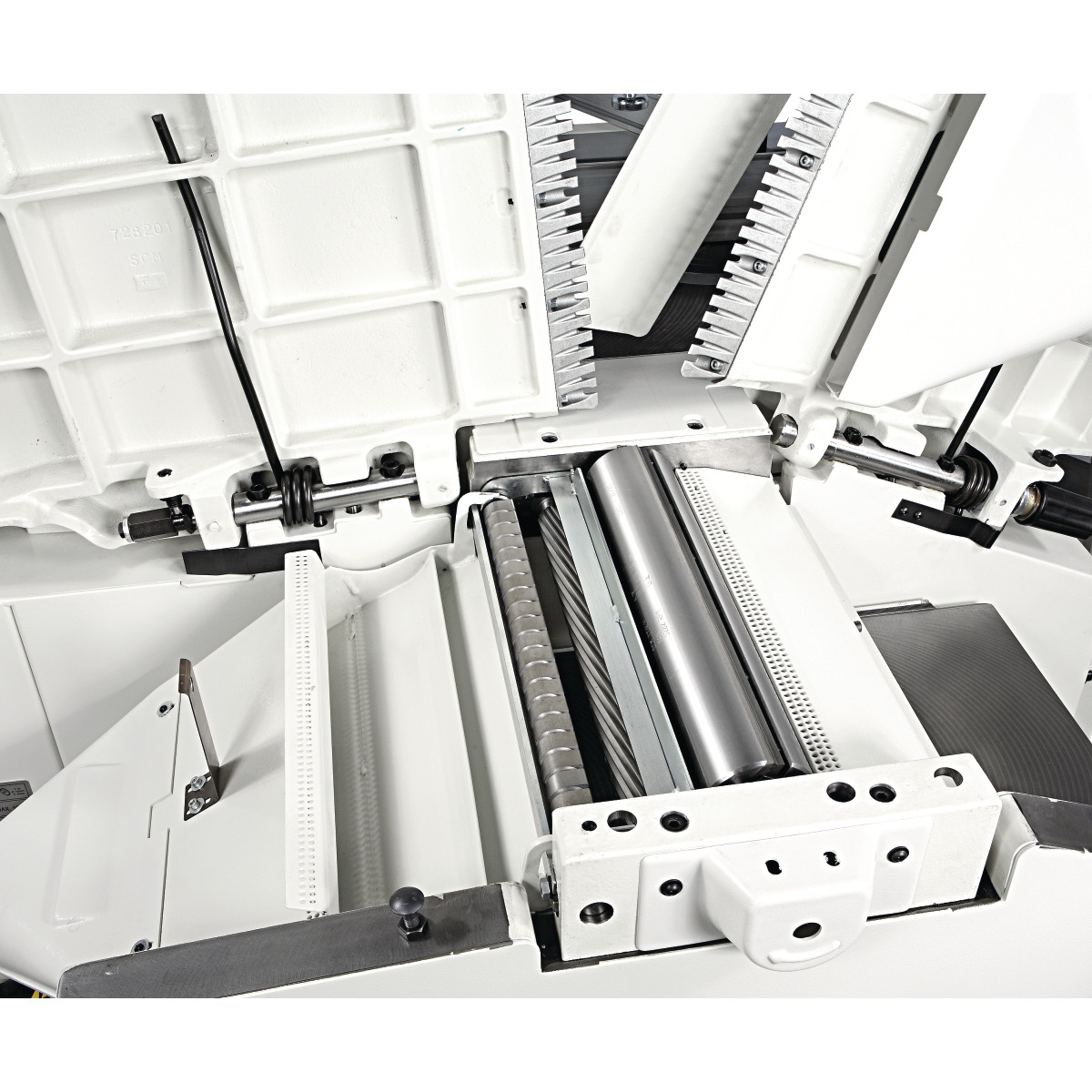

- 2-stufiger Vorschub beim Dickenhobeln
- Drei unabhängige Industrie-Motoren für den Dauerbetrieb
- Mit abschließbarem Hauptschalter, Motorschutzschalter
- Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
- Feste Handräder
Ausstattungsdetails

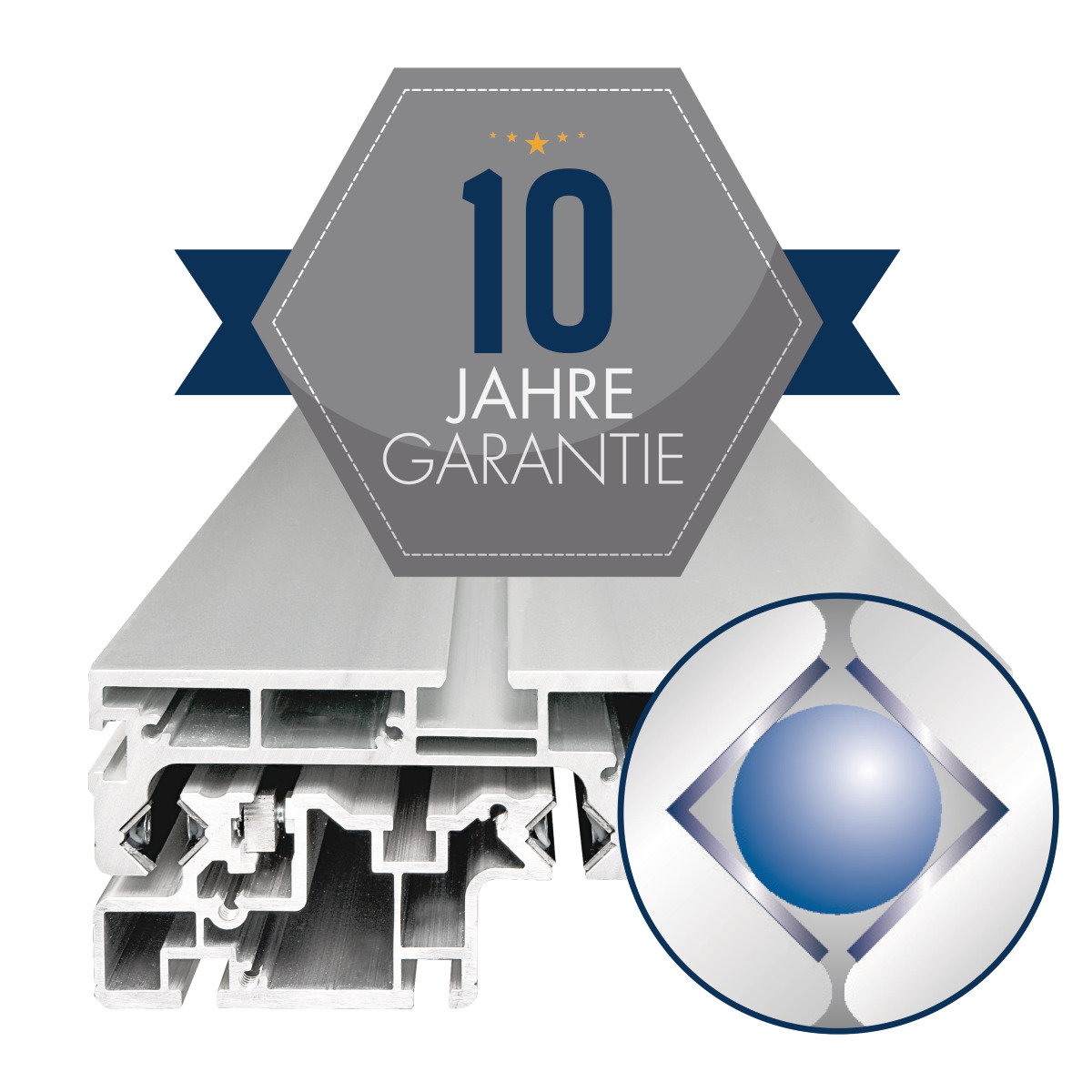

Aluminium-Schiebeschlitten - Ausgestattet mit millionenfach bewährtem Kugelkontaktsystem
- Läuft auf gehärteten und geschliffenen Stahlführungen
- Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

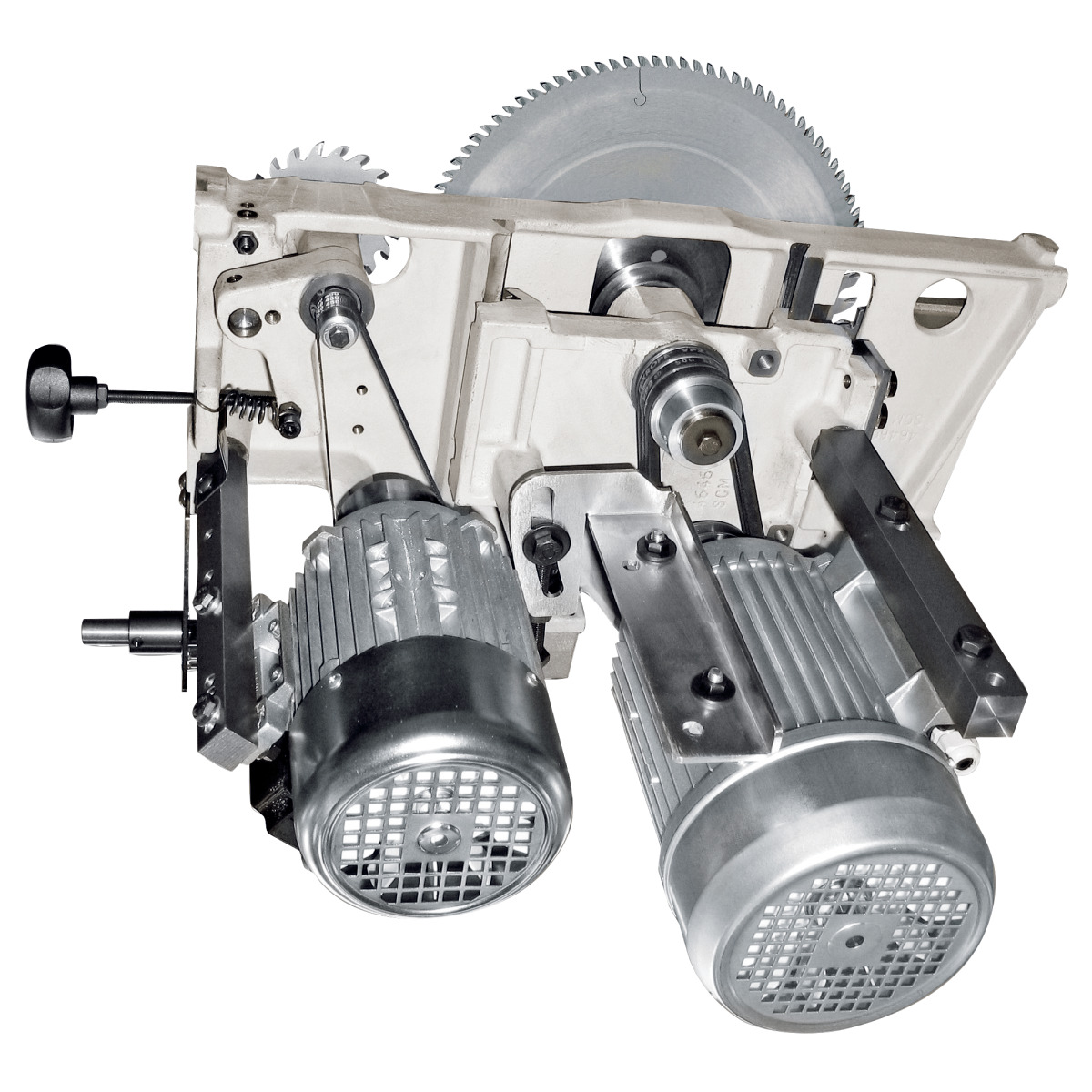

Sägeaggregat mit Schwenksegmentführung - Dauerhafte Präzision durch zweifache Schwenksegmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
Feste Handräder - 3 feste Handräder für die Positionierung der Aggregate
- Serienmäßig je eine numerische Anzeige für Dickenhöhe, Frässpindelhöhe und Sägeblattschwenkung

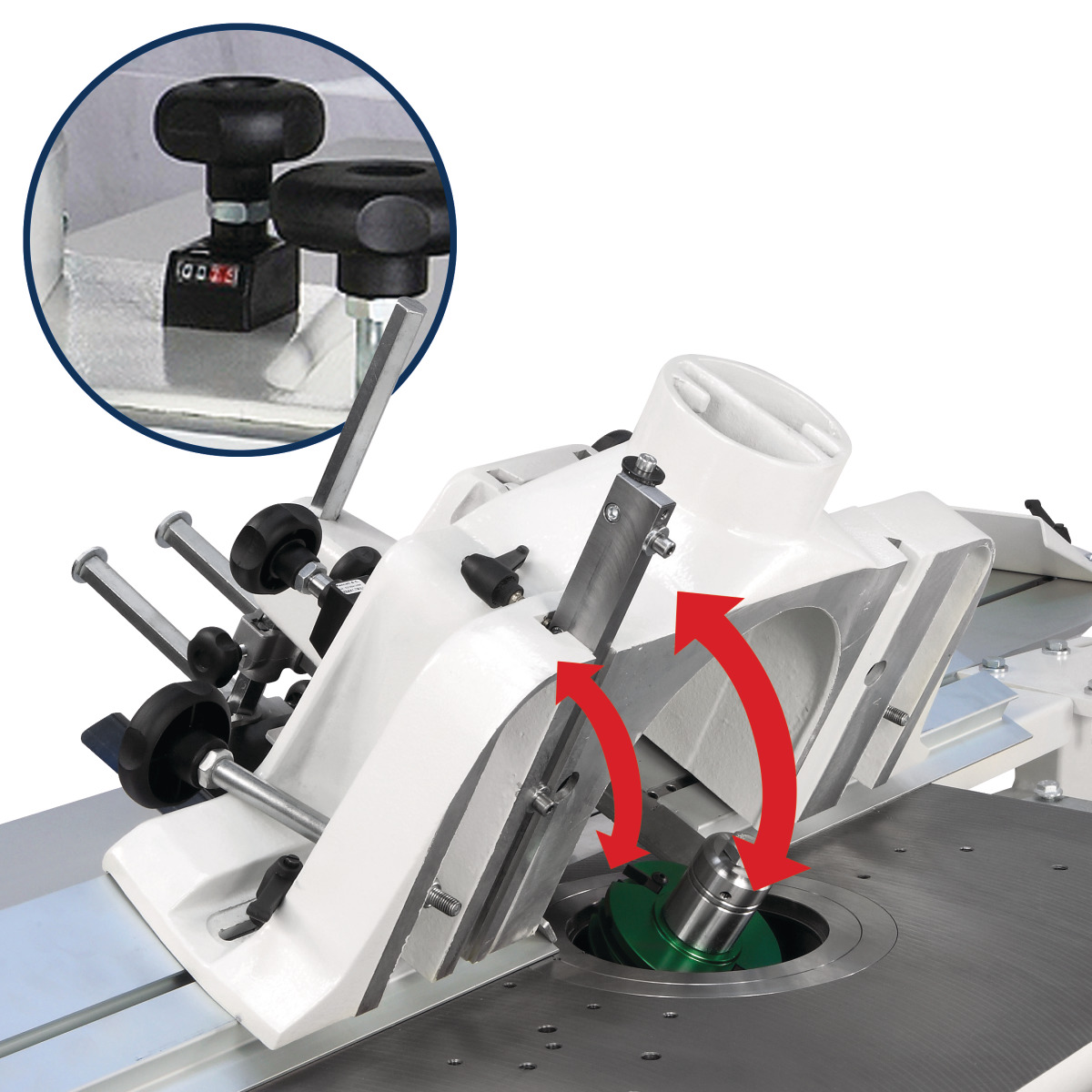

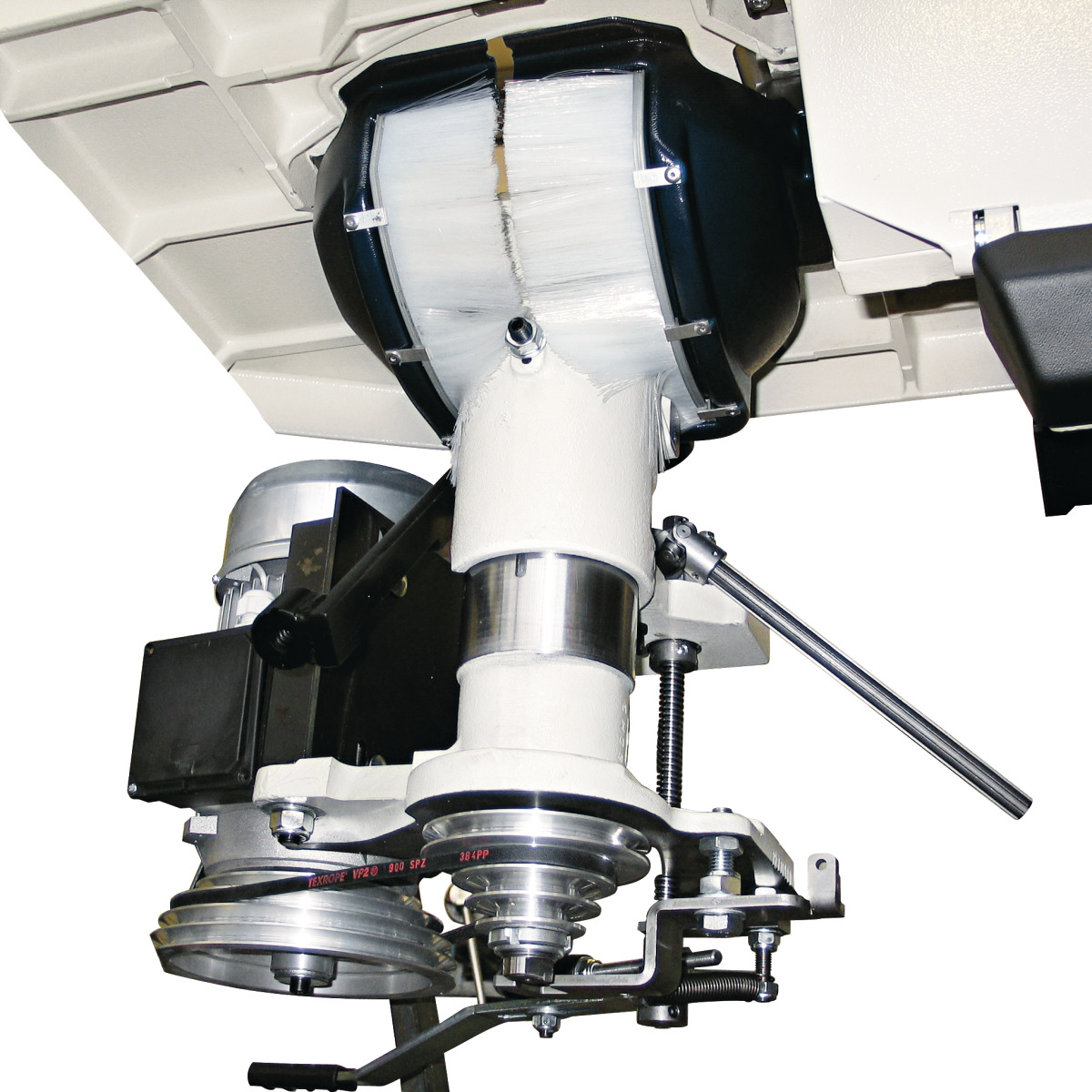

Doppelwiegen-Fräsaggregat - Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
- Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
- Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung, höchstmögliche Lebensdauer und Laufruhe
Fräsanschlag - Schwere Profi-Ausführung
- Serienmäßig mit Feineinstellung
- 3-fach positionierbar für schnelle Wiederbringung der Einstellung
- Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken

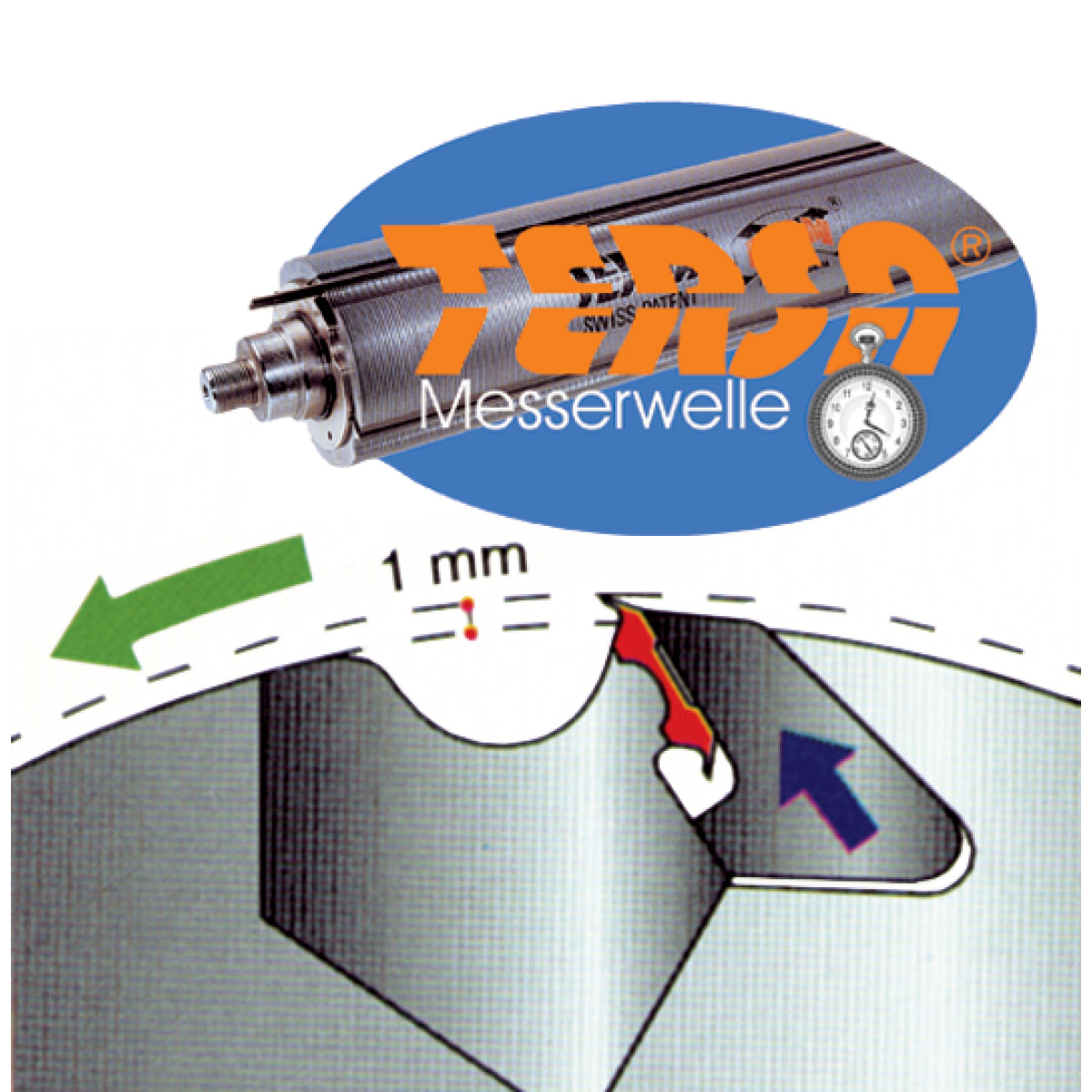

Tersa-Hobelmesserwelle - Kein Einstellen und Schrauben mehr
- Hobelmesserwechsel in Sekunden
- Selbstarretierend
- Besonders geräuscharm

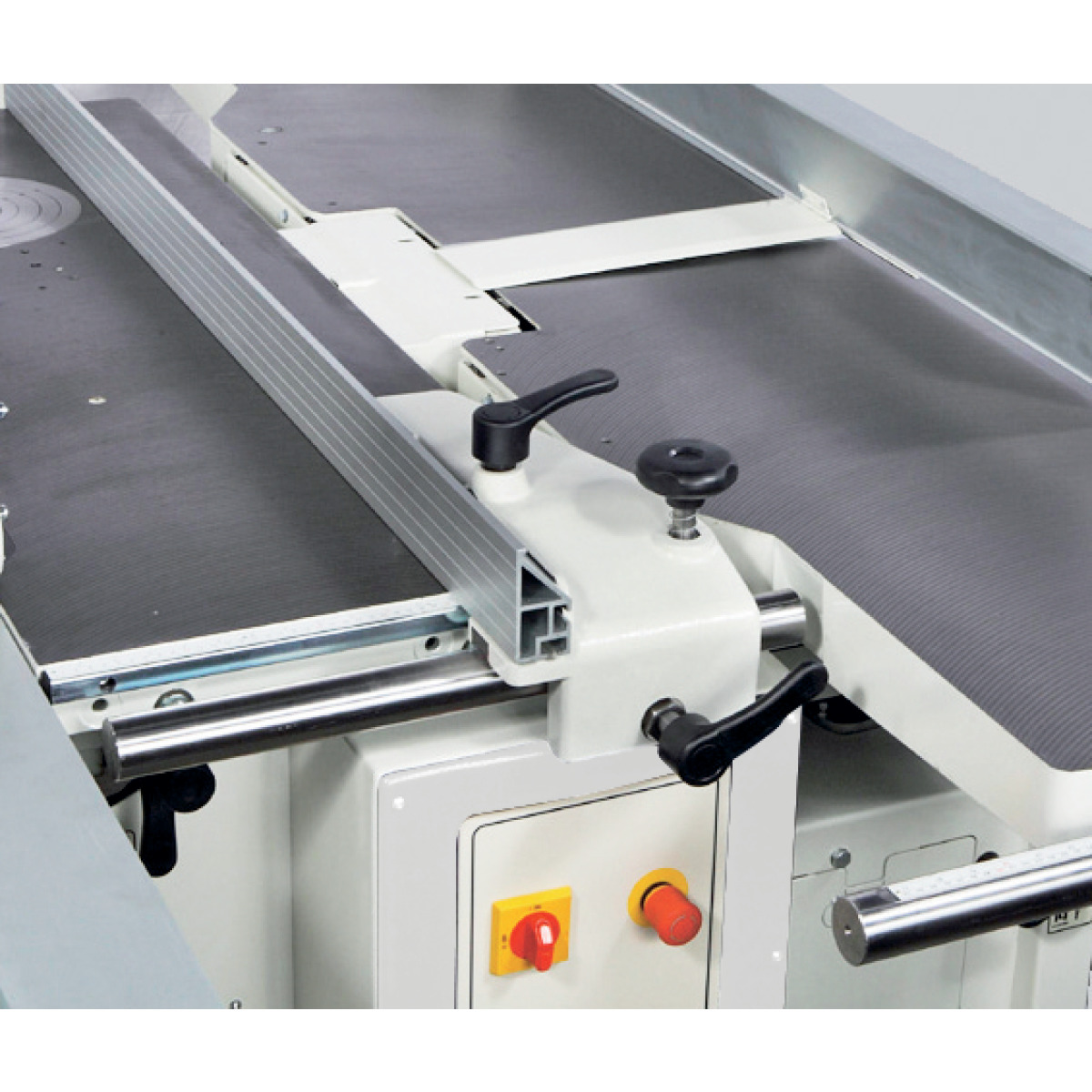

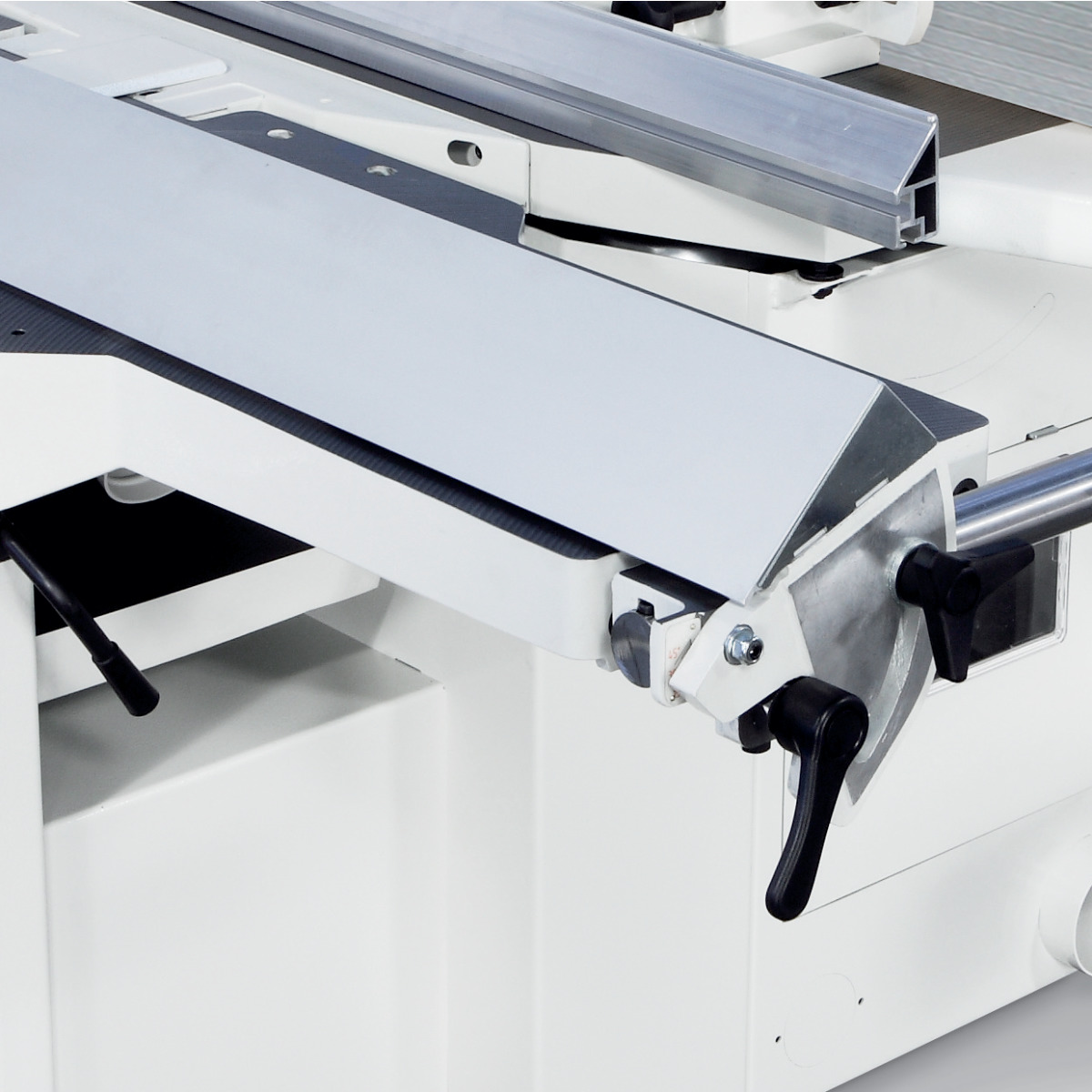

Separater Abrichtanschlag - Große Profi-Ausführung (1670 x 150 mm)
- Mit Schnellverstellung
- Stabile Rundstangenführung aus geschliffenem Stahl

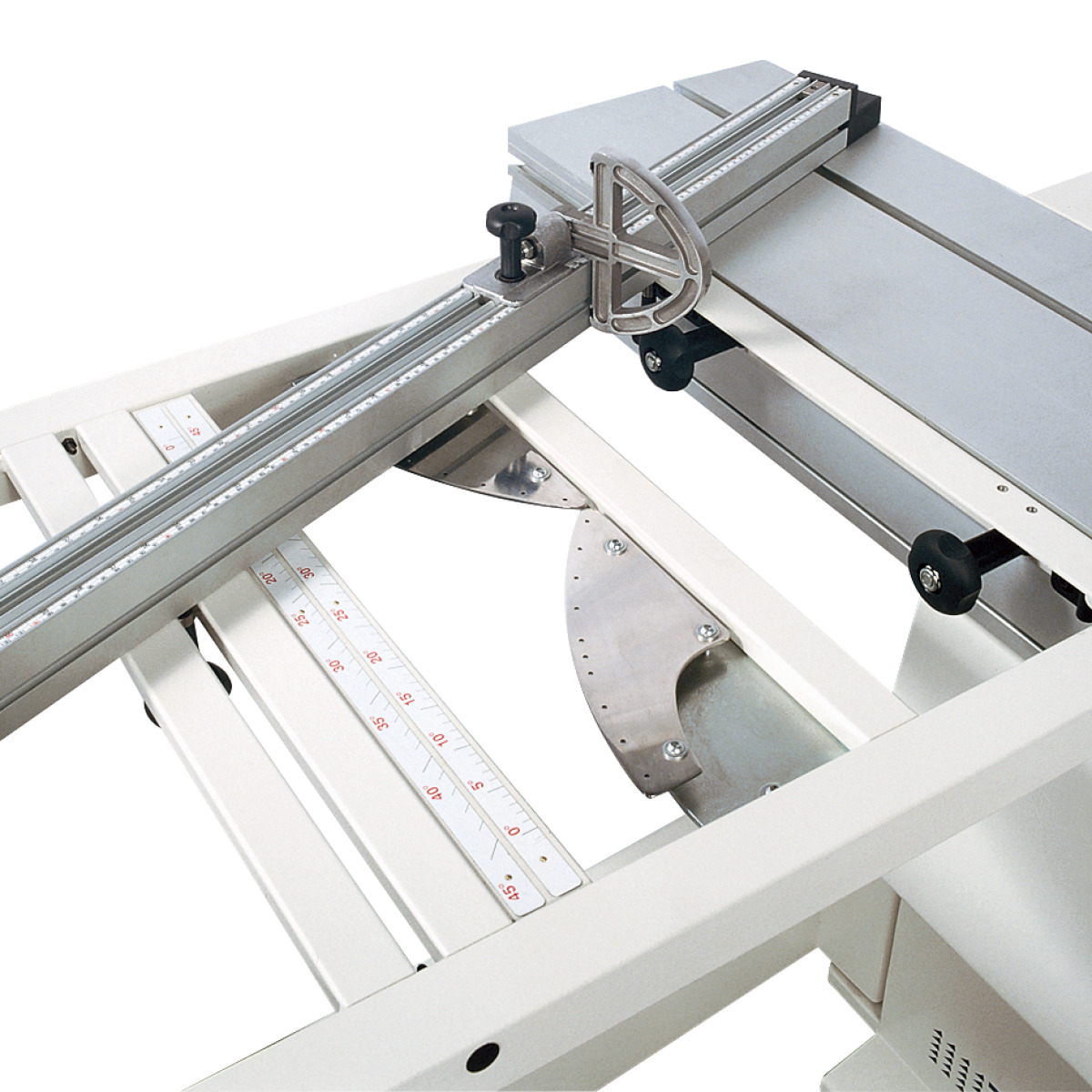

- Serienmäßig mit Ausleger mit winkelverstellbarem Teleskop-Ablänganschlag
- Mit Gradrastereinteilung
- Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
Lieferumfang: - Separater Säge-Parallelanschlag
- Separater Abricht-Fügeanschlag
- Bogenfrässchutzhaube
- 4-Messer-Tersa-Hobelwelle
- Eloxierter Aluminium-Formatschiebeschlitten
- Aluminium-Anschlagbacken
- Klappanschläge
- Materialrolle am Ausleger
- Gradrastereinteilung am Anschlag
- Fräsanschlag mit Schnellpositionierung
- Besäumschuh
- Exzenterspanner
- Griff für Schiebeschlitten
- Rundstangenführung am Sägeanschlag
- Gewicht ca.: 857 kg
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 2000 mm
- Spanabnahme max.: 5 mm

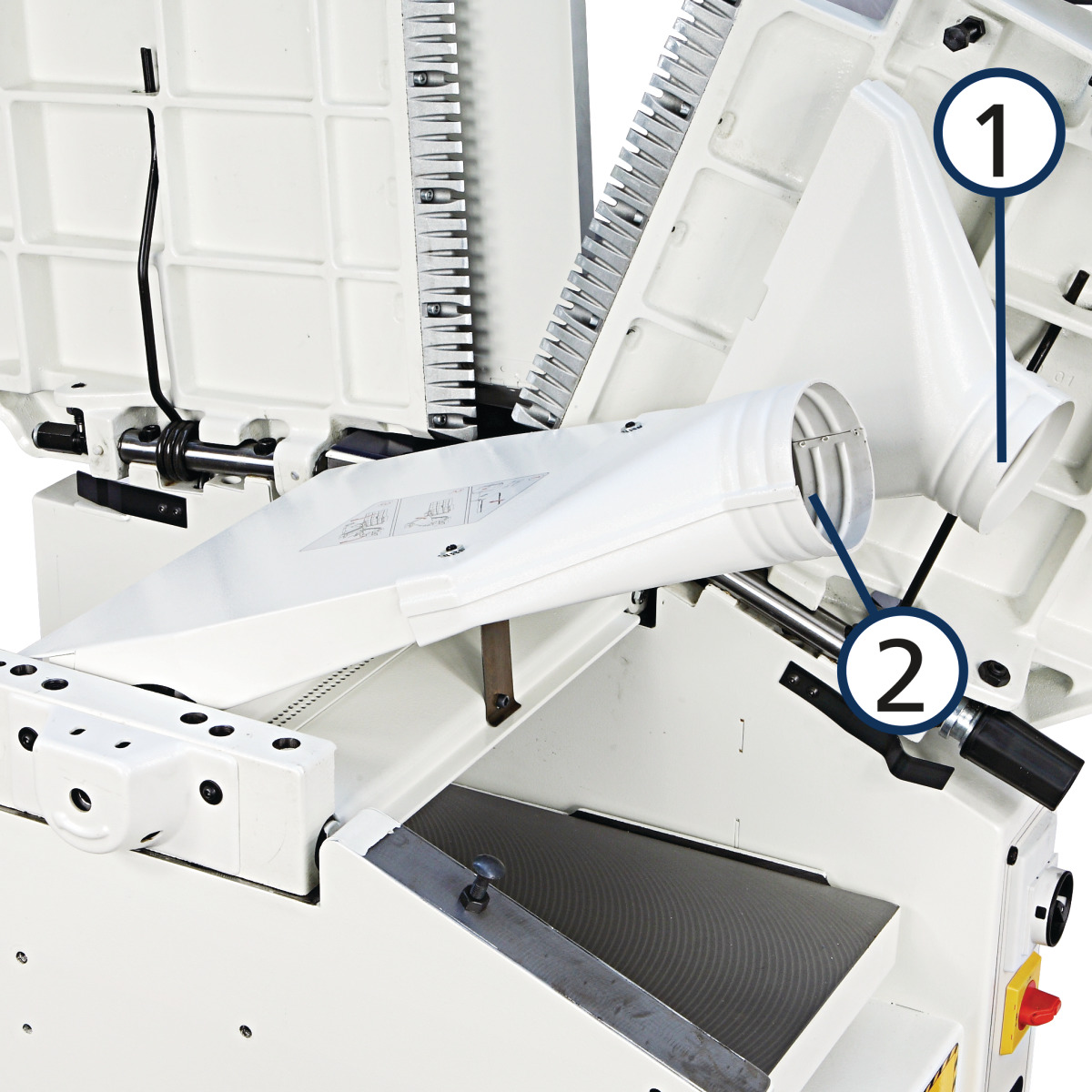

- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm

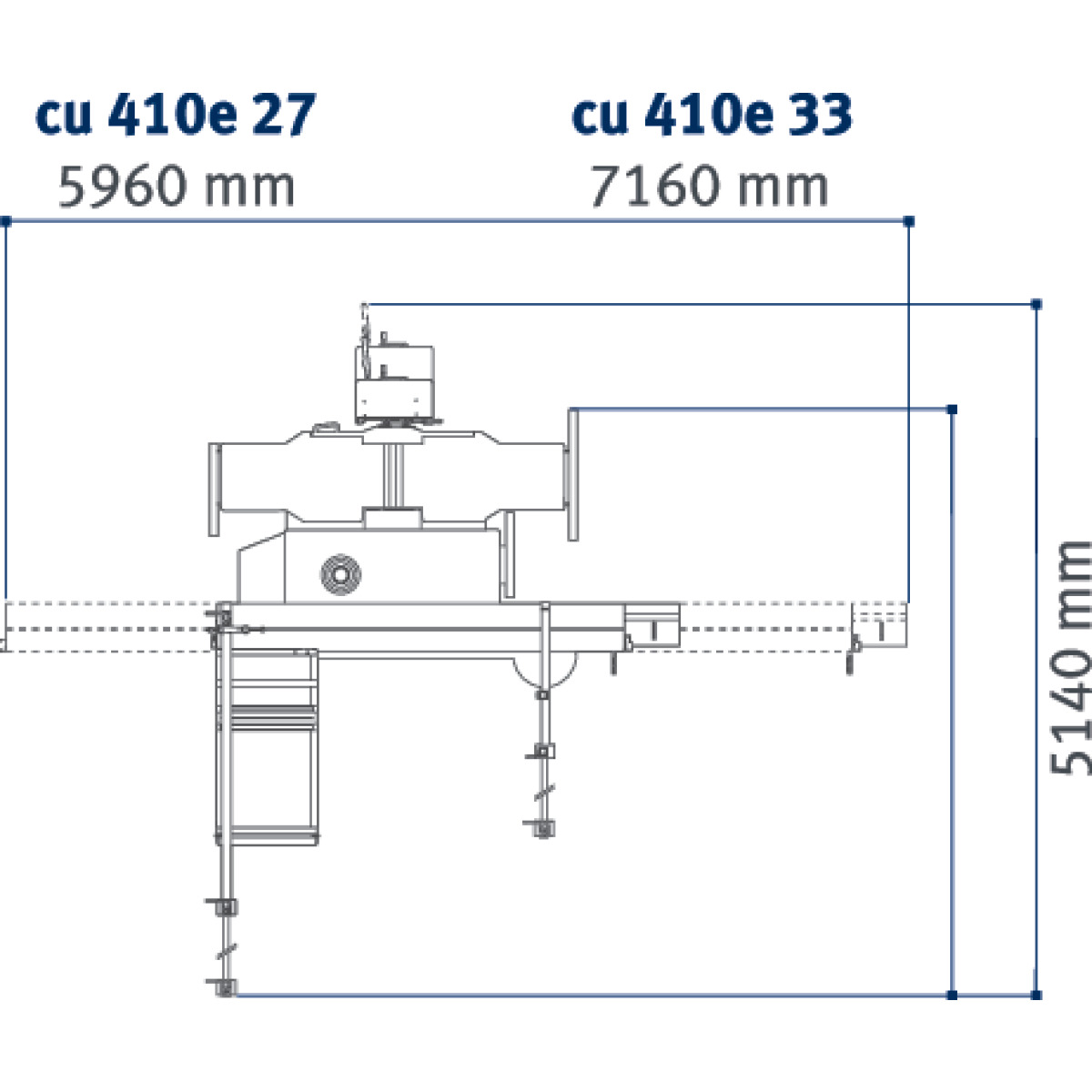

- Platzbedarf Länge: 5960 mm
- Platzbedarf Breite/Tiefe: 5140 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Tischlänge: 757 mm
- Tischbreite: 423 mm
- Arbeitshöhe min.: 3 mm
- Arbeitshöhe max.: 230 mm
- Spanabnahme max.: 5 mm
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Leistung Antriebsmotor: 3 x 4,0 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Neigung: 0 -45 °
- Dorndurchmesser: 30 mm
- Nutzlänge: 125 mm
- Drehzahl(en): 3500/6000/8000/10000 min?¹
- absenkbar: 210 mm
- absenkbar 45°: 150 mm
- Zapfenfräsen: 275 mm
- Typ: TERSA
- Durchmesser: 87 mm
- Anzahl Hobelmesser: 4 St
- Drehzahl: 5200 min?¹
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 71 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
- Formatschiebeschlittenlänge: 2660 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Tischhöhe: 900 mm
- Geschwindigkeit: 6 12 m/min
