Gewicht (Netto) ca. | 560 kg |
Abrichttisch Breite | 410 mm |
Abrichttisch Länge | 1810 mm |
Spanabnahme max. Abrichte | 4 mm |
Absaugstutzendurchmesser | 4 x 120 mm |
Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
Platzbedarf Länge | 5093 mm |
Platzbedarf Breite/Tiefe | 4112 mm |
Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
Arbeitsbereich Länge | 1600 mm |
Arbeitsbereich Breite/Tiefe | 1600 mm |
Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
Vorritzeinrichtung | optional erhältlich |

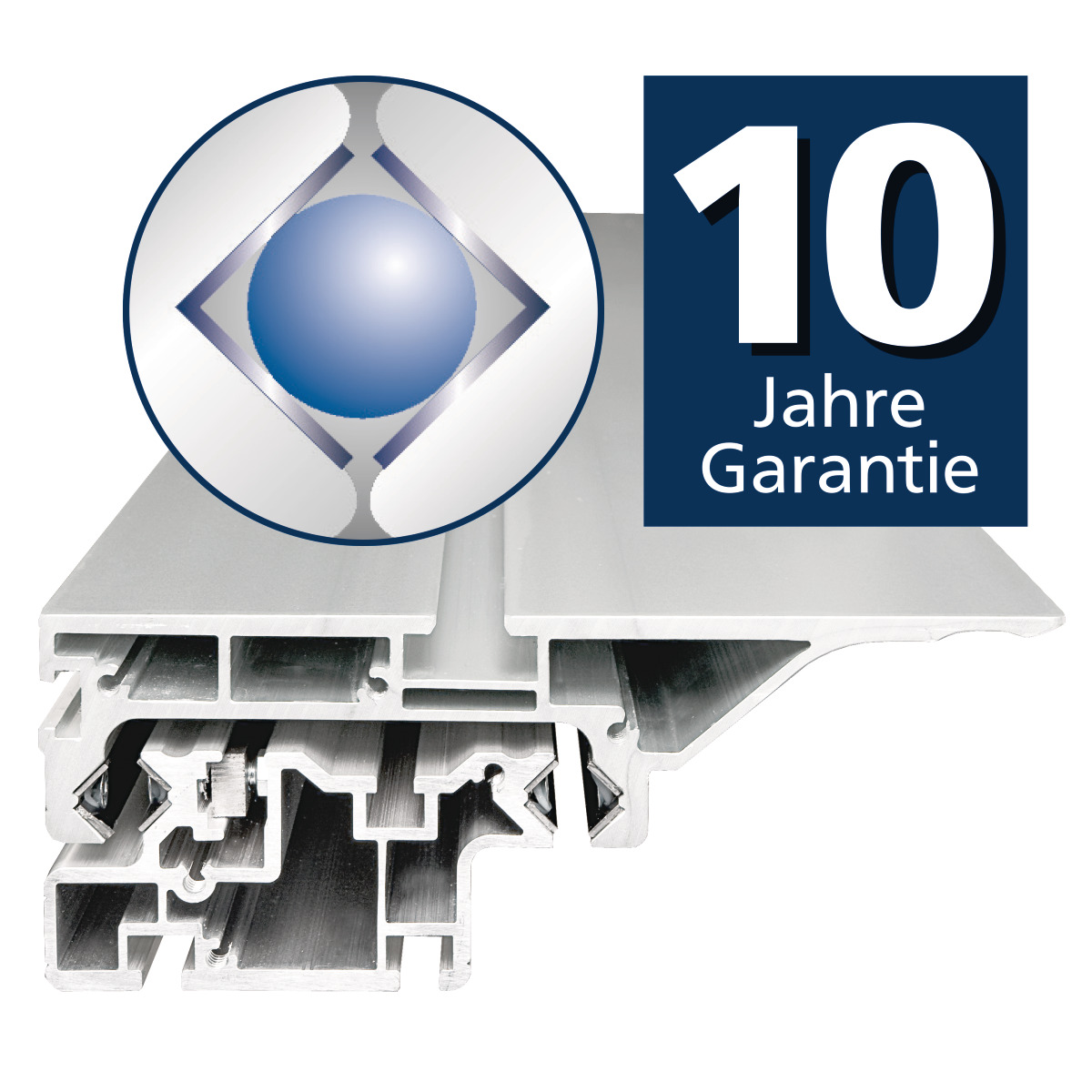

Schiebeschlitten | aus eloxiertem Aluminium |
Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Prof |
Exzenterspanner | ✔ |
Anschläge | Kombi Abricht-/Parallelanschlag |
Bogenfrässchutzhaube | ✔ |
Fräsanschlag | Sicherheits-Wendeanschlagbacken aus Aluminium |
Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
Schwenkarm für Vorschubapparat | optional erhältlich |

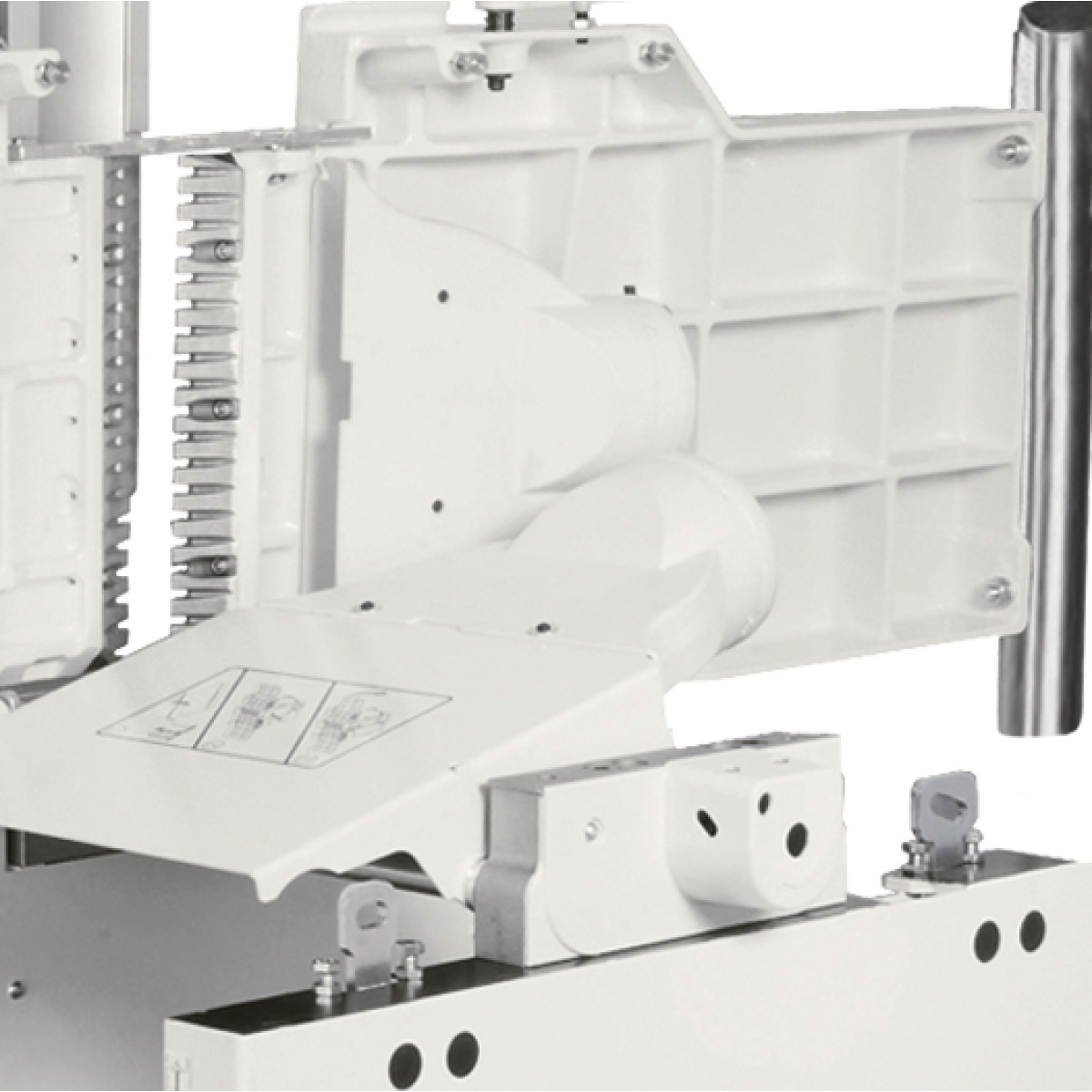

Dickentisch Länge | 605 mm |
Dickentisch Breite | 410 mm |
Arbeitshöhe Dicke min. | 3 mm |
Arbeitshöhe Dicke max. | 230 mm |
Spanabnahme max. Dicke | 4 mm |
Anschlussspannung | 400 V |
Netzfrequenz | 50 Hz |
Nennbetriebsart Antriebsmotor | S6 |
Einschaltdauer Antriebsmotor | 40 % |

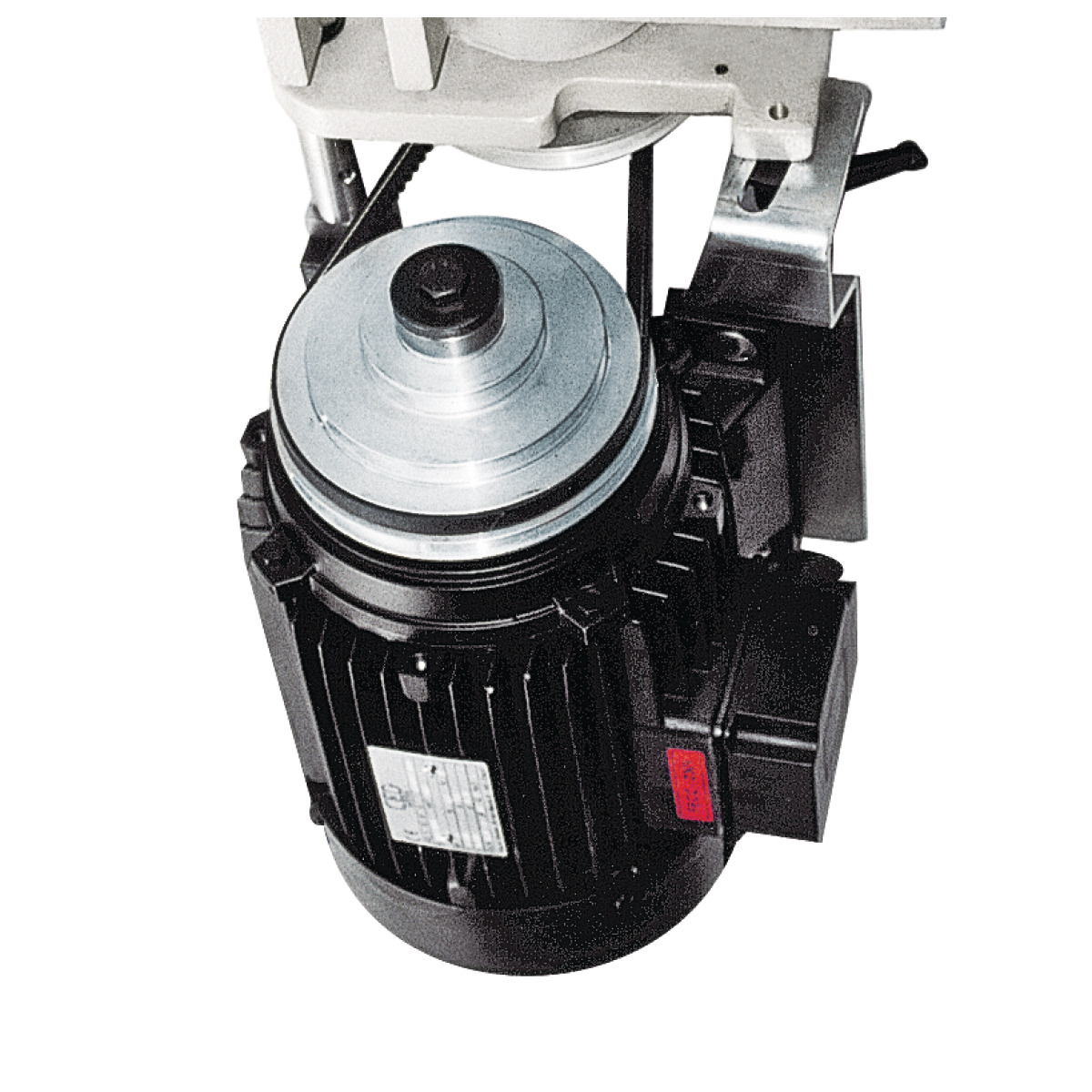

Leistung Antriebsmotor | 3 x 5,0 kW |

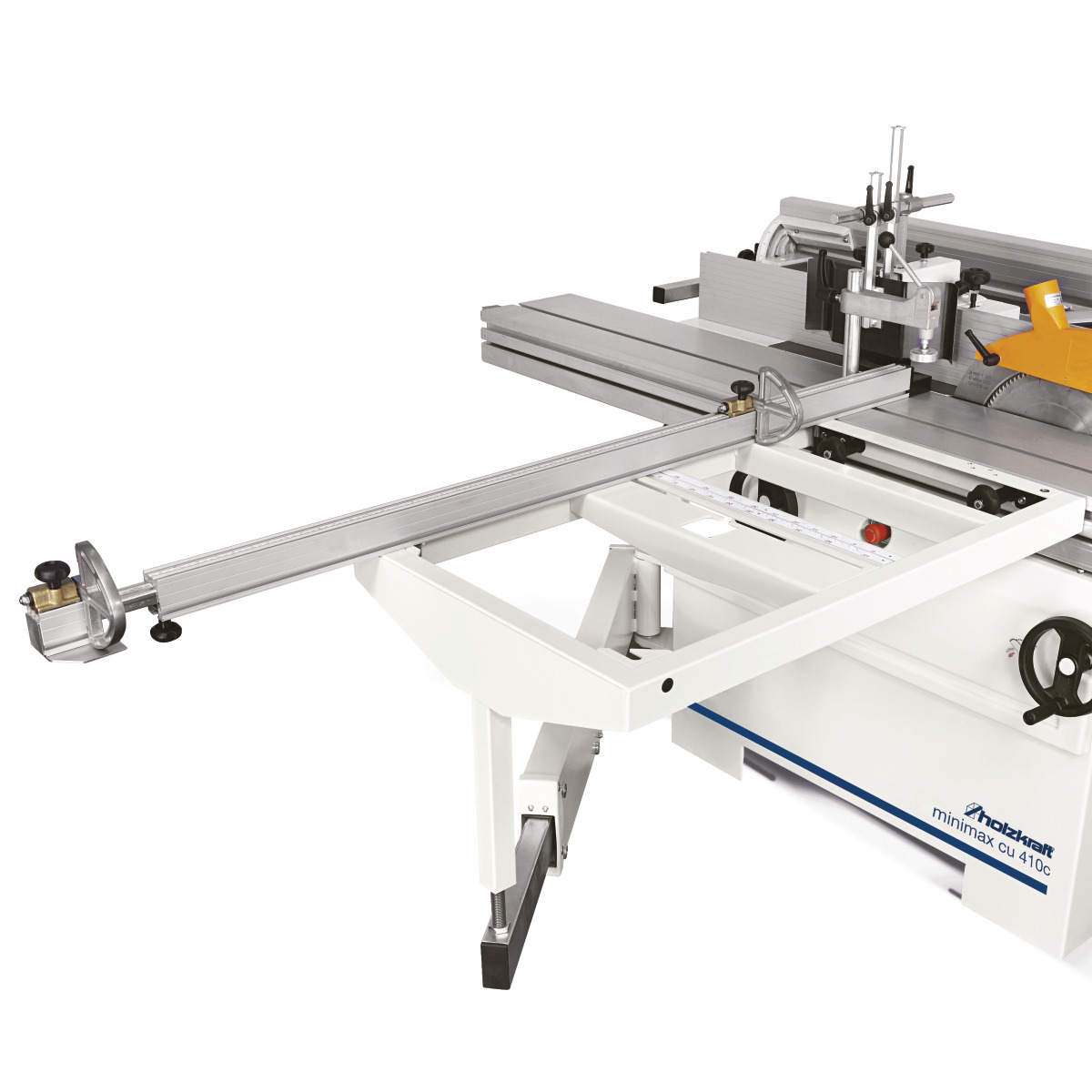

Formatschiebeschlittenlänge | 2310 mm |
Formatschiebeschlittenbreite | 270 mm |
Formatschiebeschlittenhöhe | 124 mm |
Tischlänge | 1115 mm |
Tischbreite | 335 mm |
Tischhöhe | 900 mm |
Spindelneigung | 0 ° |
Spindeldorndurchmesser | 30 mm |
Nutzlänge der Spindel | 10 mm |
Spindeldrehzahl(en) | 3500/7000/ 10000 min⁻¹ |
Werkzeugdurchmesser max. | 210 mm |
Werkzeugdurchmesser max. absenkbar | 180 mm |
Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |

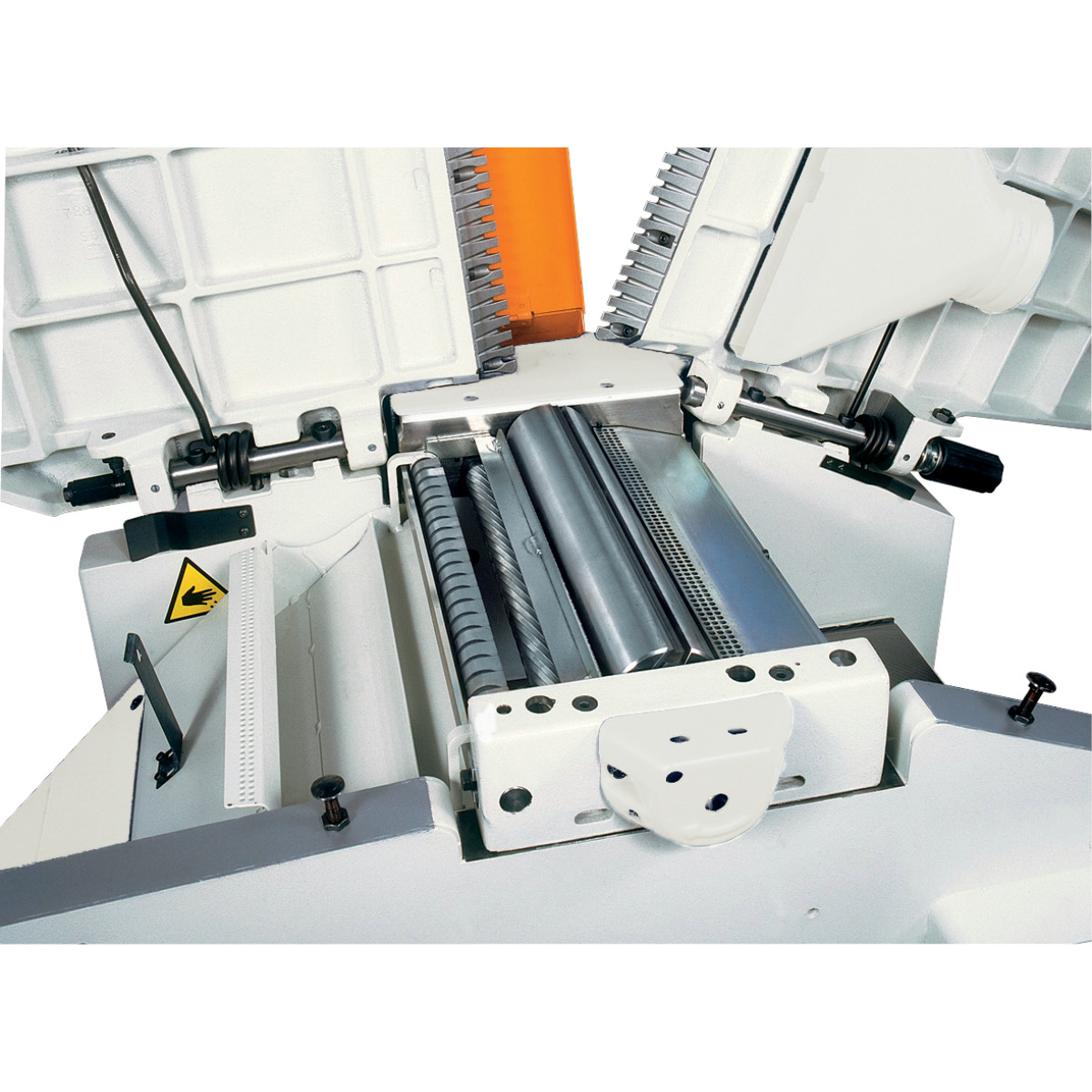

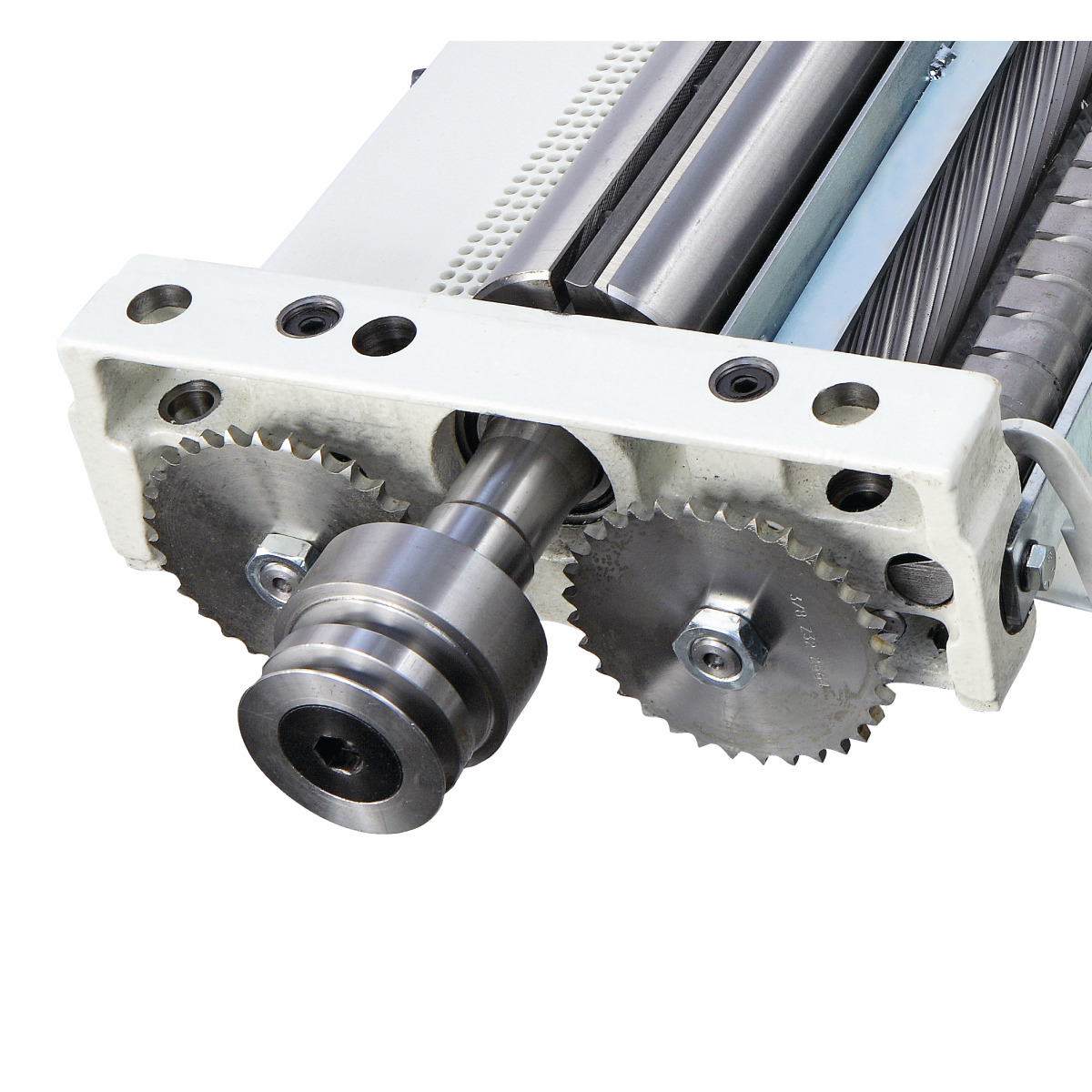

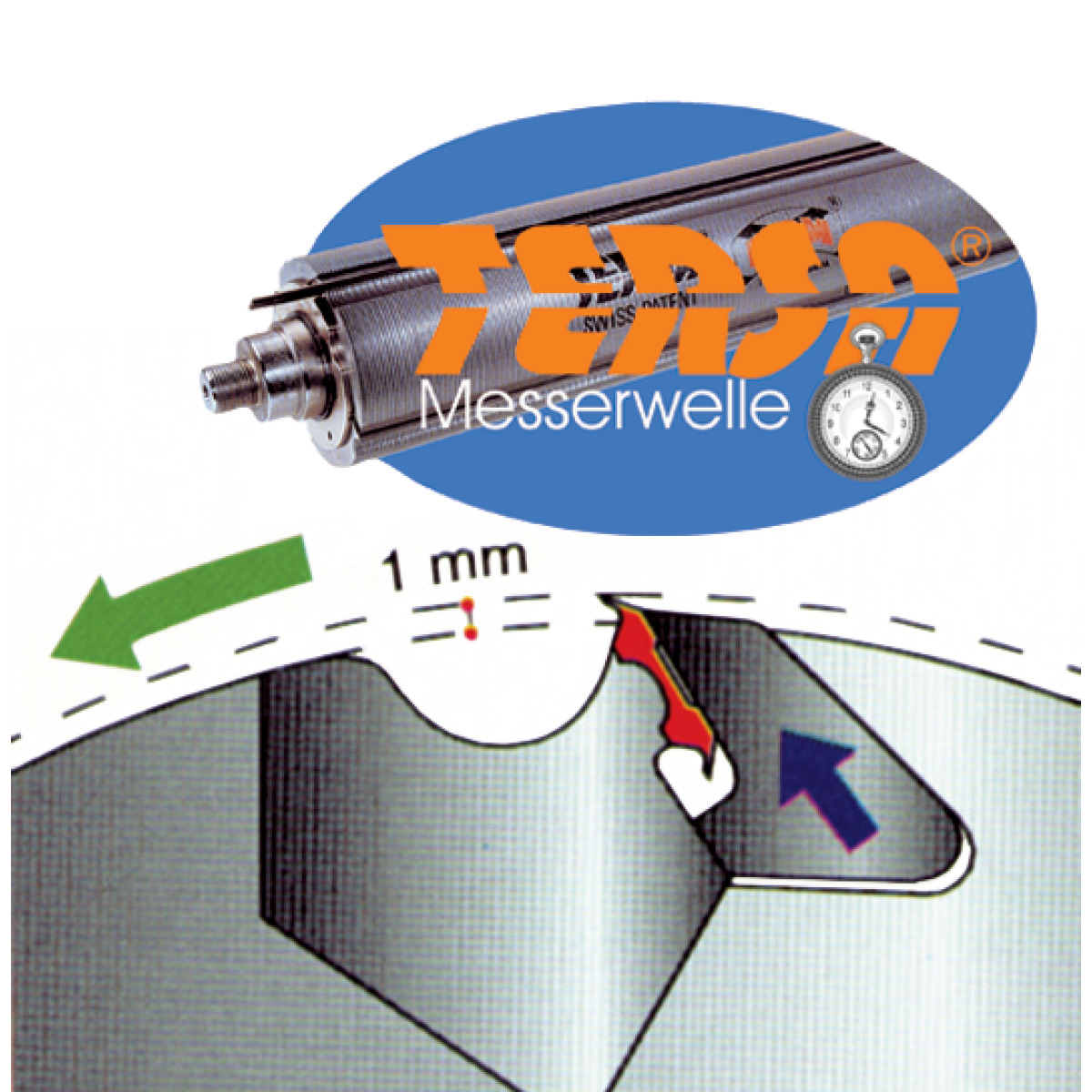

Hobelwellentyp | TERSA |
Hobelwellendurchmesser | 72 mm |
Anzahl Hobelmesser | 3 St |
Hobelwellendrehzahl | 5200 min⁻¹ |
Besäumlänge | 2250 mm |
Schnittbreite mit Parallelanschlag | 900 mm |
Max. Ablängbreite links vom Sägeblatt | 2310 mm |
Sägeblattneigung | 90 – 45 ° |
Max. Schnitthöhe bei 90° | 90 mm |
Max. Schnitthöhe bei 45° | 63 mm |
Max. Sägeblattüberstand 90° | 100 mm |
Max. Sägeblattüberstand 45° | 78 mm |

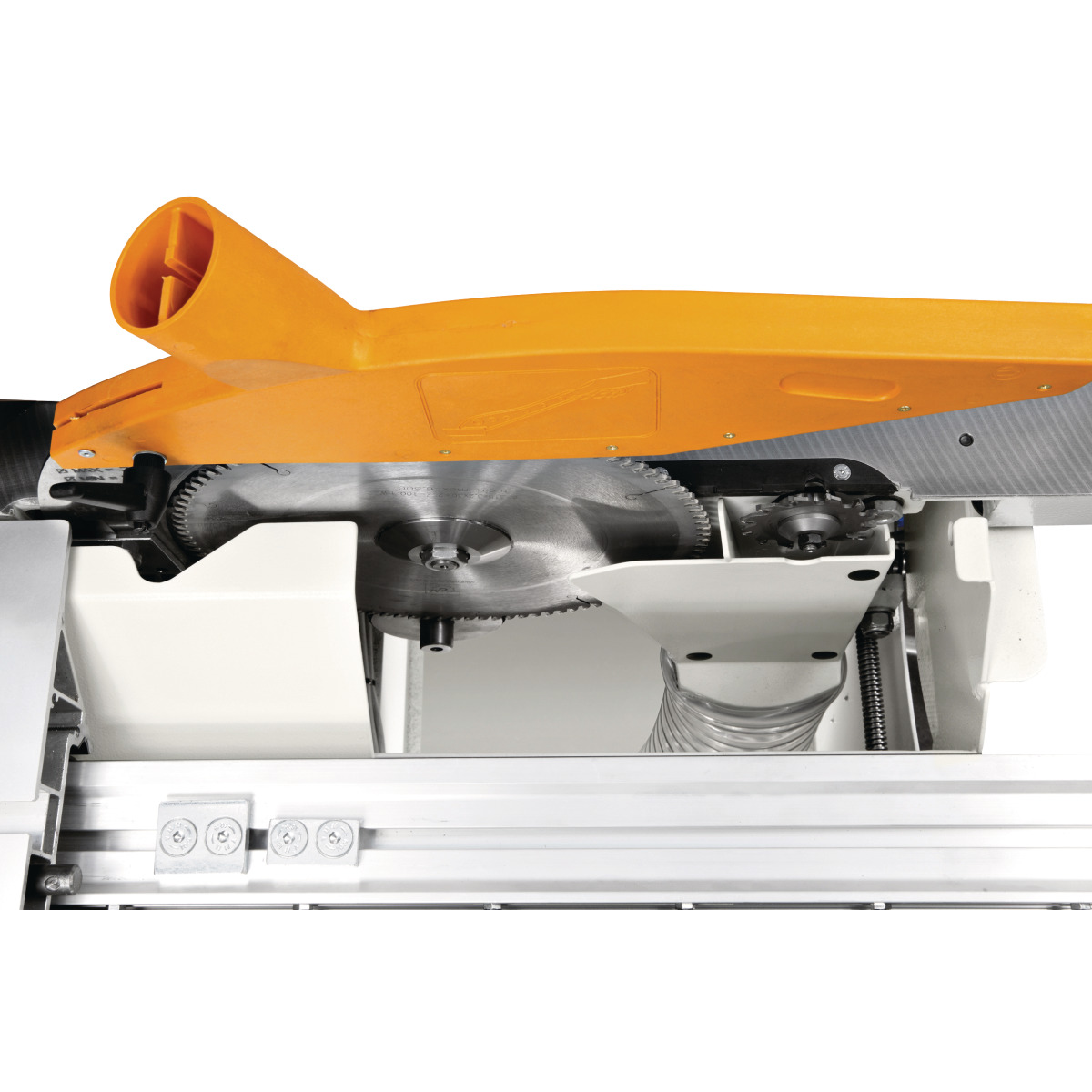

Durchmesser (Haupt-)Sägeblatt | 315 mm |
Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
Vorschubgeschwindigkeit | 7 m/min |
