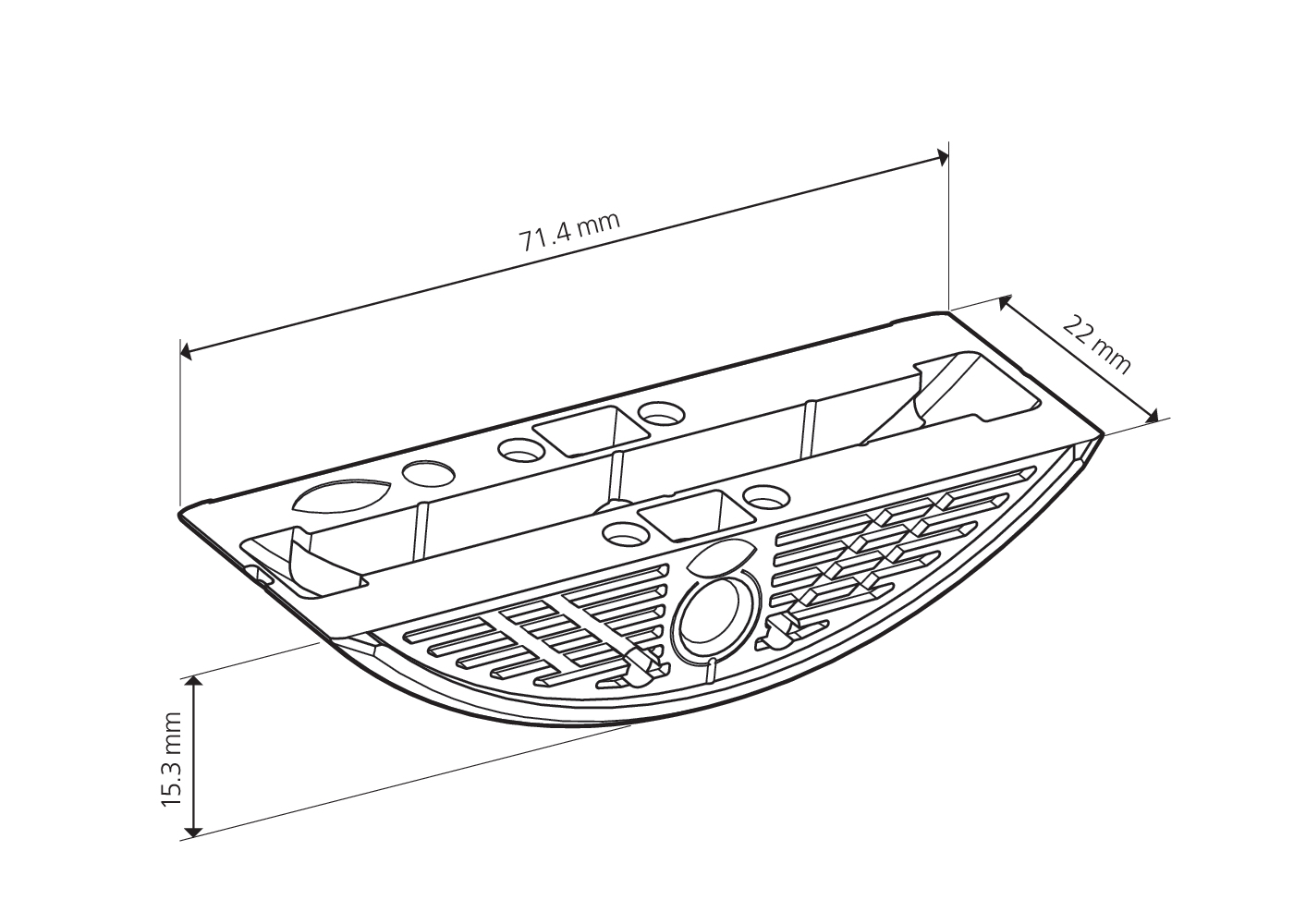

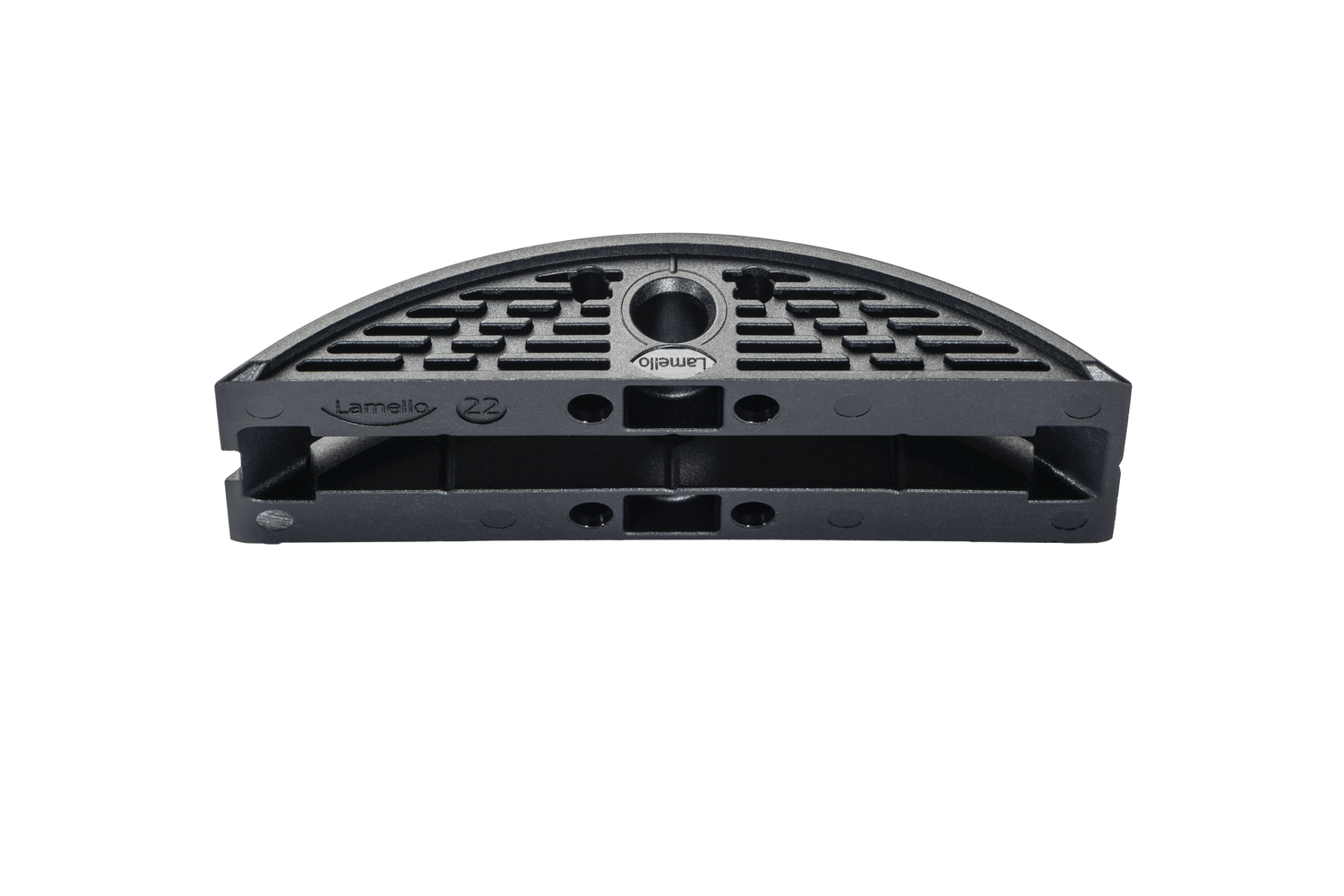

Verbinder LC P-16x22 (Karton mit 80 Stück)

Verbindungssystem für Leichtbauplatten ohne Einsatz von Einleimern

• P-System Verbindung für Leichtbaumaterialien, schnell eingebaut
• Stabile Verankerung in den Deckschichten ohne Einleimer
• Drei Produktgrössen für den Einsatz aller gängigen Materialstärken
• Ermöglicht den Einsatz der wiederlösbaren Clamex P Familie
• Ideal für Möbel und Konstruktionen im Leichtbau, Wohnwagen- und Schiffsbau

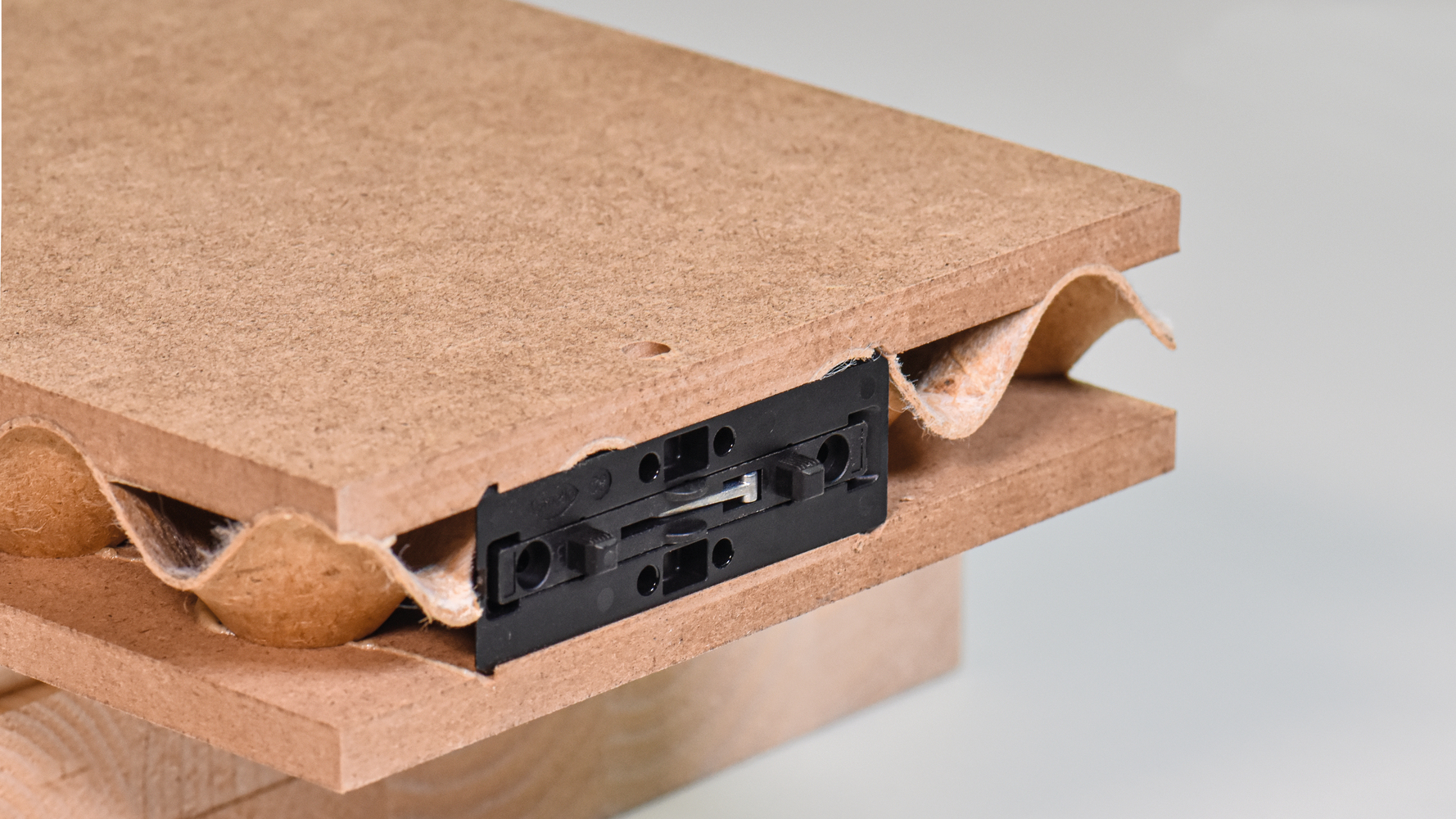

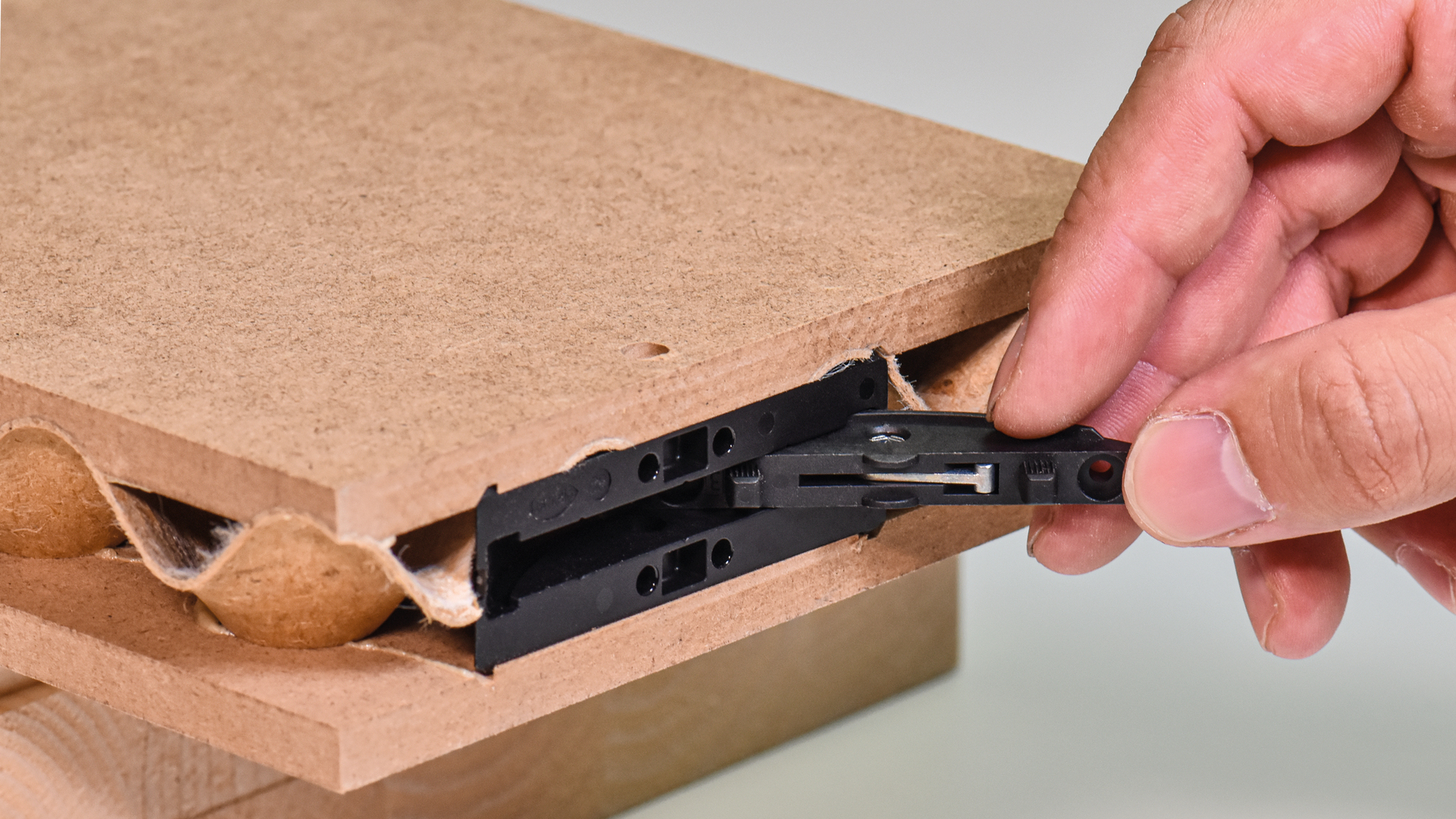

LC P-16 ist eine P-System Verbindung für Leichtbauplatten, welche die Vorzüge des Leichtbaus mit der effizienten und ästhetischen Clamex-Verbindung kombiniert. LC P-16 verankert sich aufgrund seiner Breite in den Deckschichten und fungiert als Adapter, in den eine Clamex P-14 Verbinderhälfte mit Hebel eingeschoben wird. So ermöglicht der LC P-16 äusserst stabile, wiederlösbare Verbindungen im Leichtbau ohne den zeitintensiven Einsatz von Einleimern oder Klebstoffen.

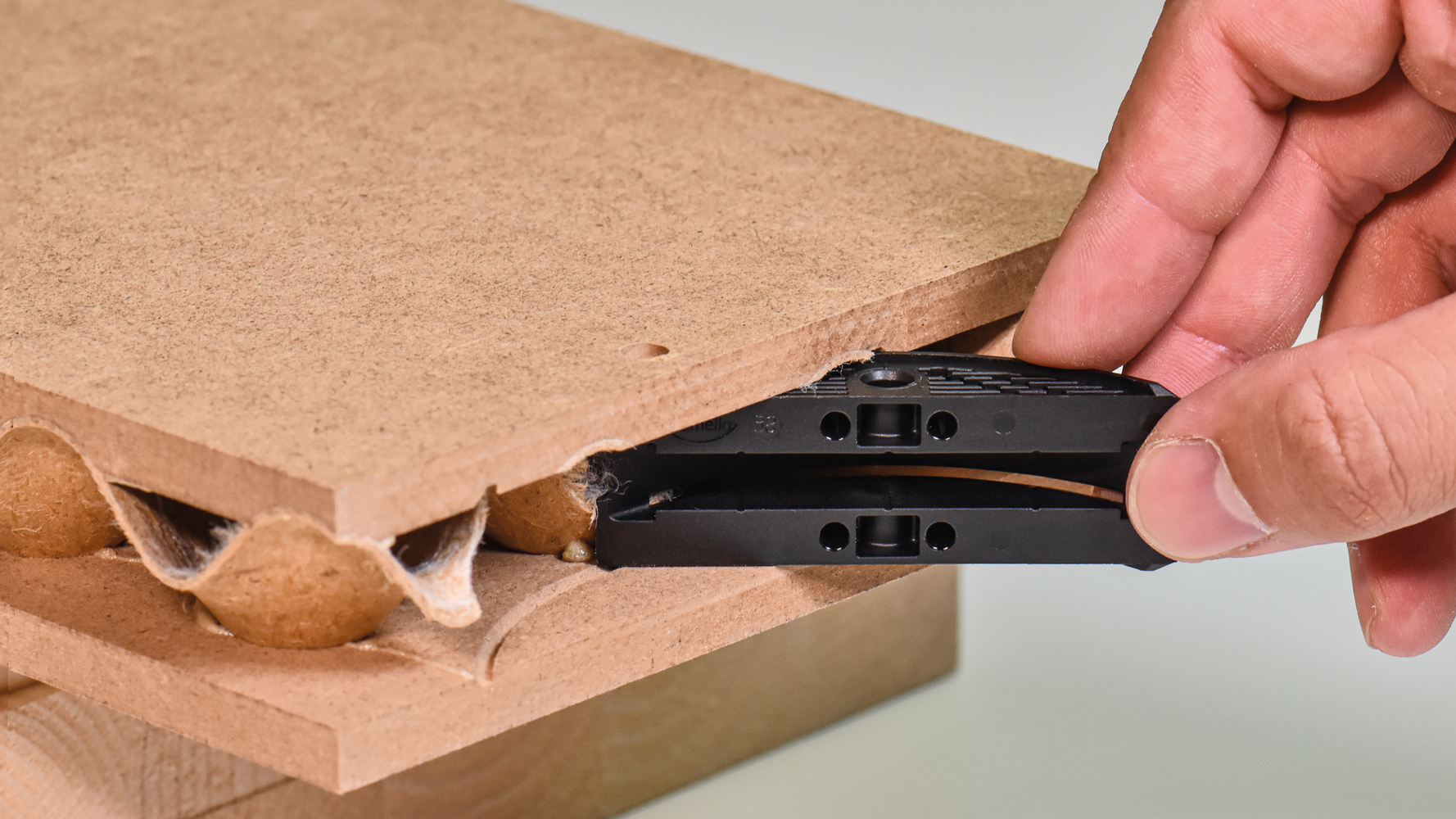

Der Leichtbauverbinder LC P-16 verbessert den Bearbeitungs- und Montageprozess erheblich. Dabei entfällt der aufwändige Einsatz eines Einleimers, was den Produktionsprozess beschleunigt und ausserdem Material spart. Durch die einfache Montage - der Verbinder wird lediglich eingeschoben - werden Wartezeiten durch Einleimen komplett vermieden. Das Resultat ist ein schneller, reibungsloser Ablauf, der sowohl in der Herstellung als auch bei der Montage Zeit und Kosten reduziert, ohne Kompromisse bei Ästhetik, Stabilität und Qualität einzugehen.

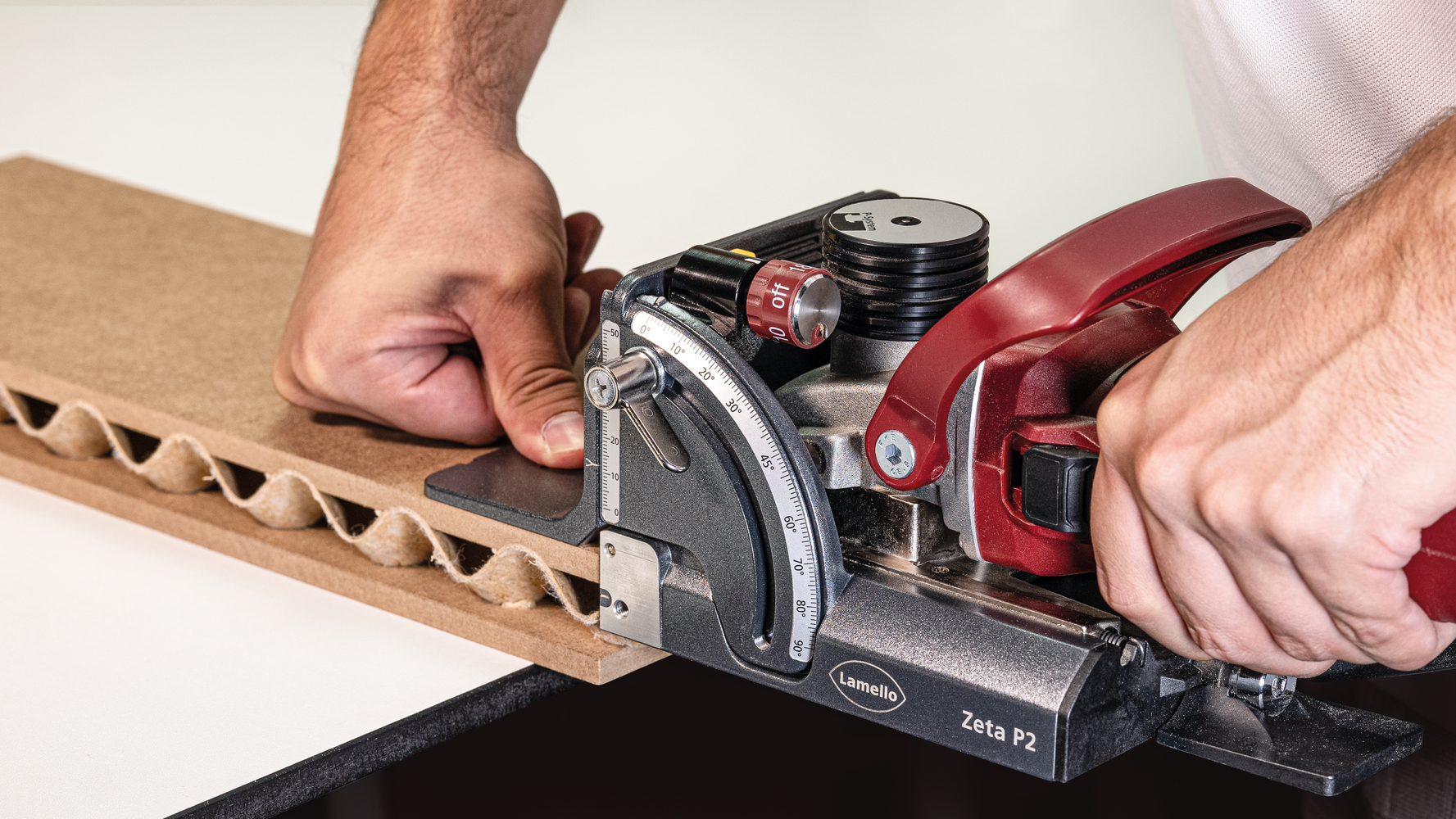

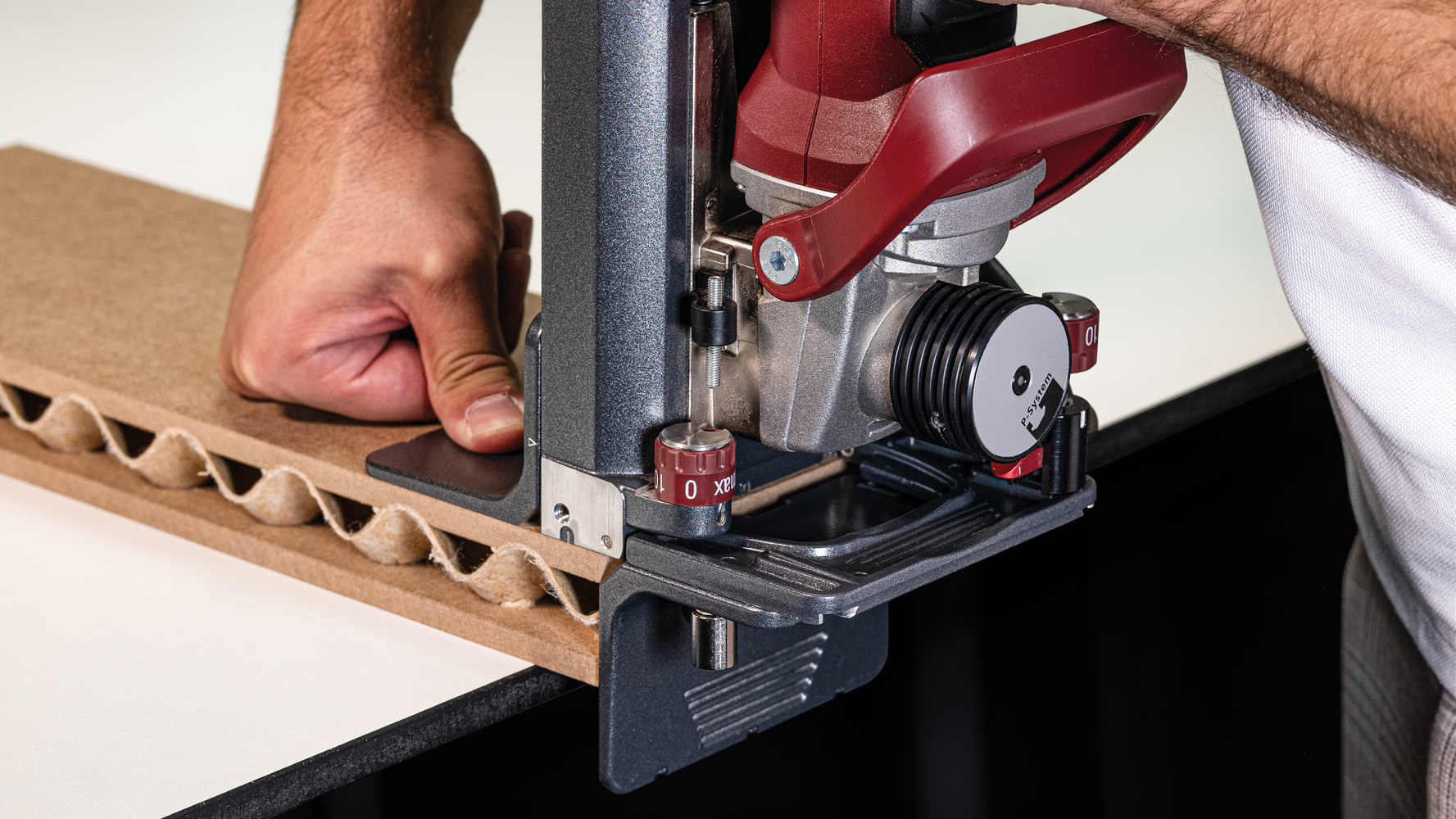

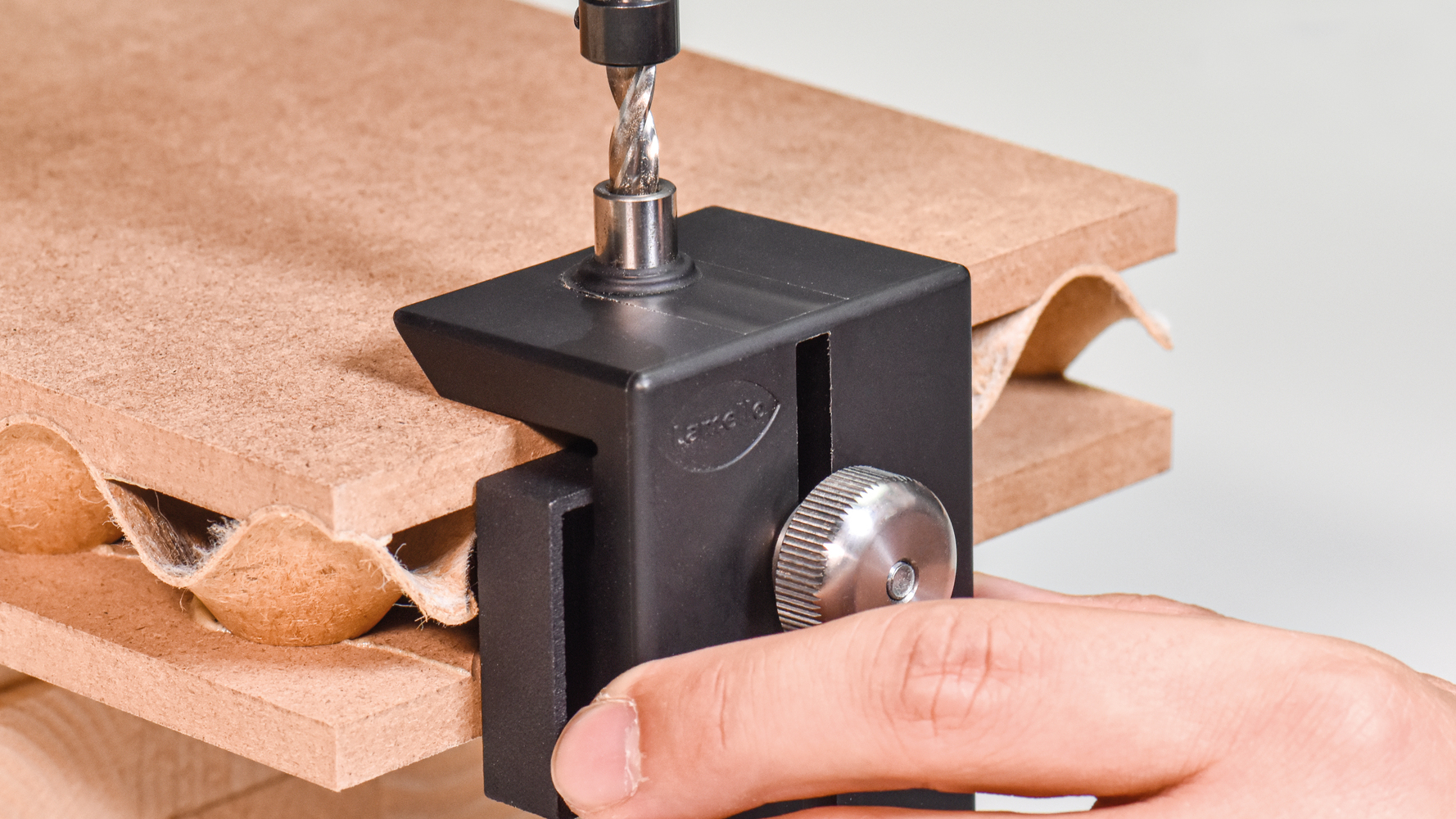

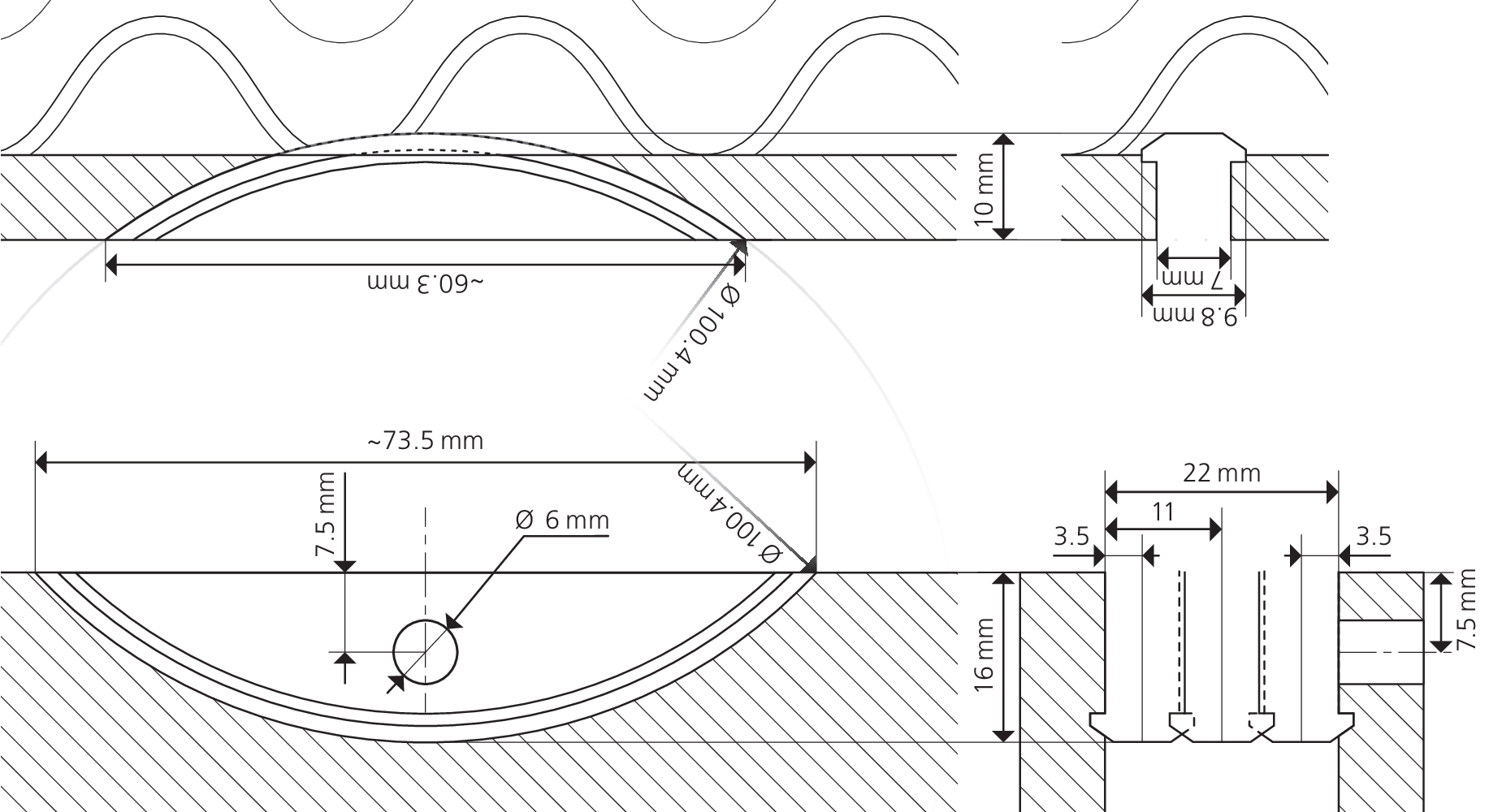

Mit den drei verfügbaren Grössen LC P-16x11, LC P-16x17 und LC P-16x22 sind Verbindungen in den gängigsten Leichtbauplatten möglich. Die Bearbeitung mit zwei bis drei Fräsvorgängen wird entweder mit der Zeta P2, oder noch effizienter, mit dem CNC-Bearbeitungszentrum ausgeführt. Für die Bearbeitung mit der Zeta P2 wird der P-System Tiefensteller auf 18 mm eingestellt und dann der 2 mm Tiefenstelleraufsatz aufgesteckt, um eine Frästiefe von 16 mm zu erreichen. Damit die nächsten Fräsungen genau übereinander liegen, wird nach der ersten Fräsung die Zugangsbohrung mit der Clamex P Bohrlehre mit der Wechsellamelle P-16 gebohrt. Der Positionierclip an der Zeta P2 rastet in der Bohrung ein und gewährleistet, dass die Fräsungen exakt übereinander zu liegen kommen. Die Höheneinstellung erfolgt über den Winkelanschlag. Mithilfe selbst angefertigter Abstandshilfen, etwa aus Restholz, lassen sich die wiederkehrenden Höheneinstellungen des Winkelanschlags effizient einstellen.

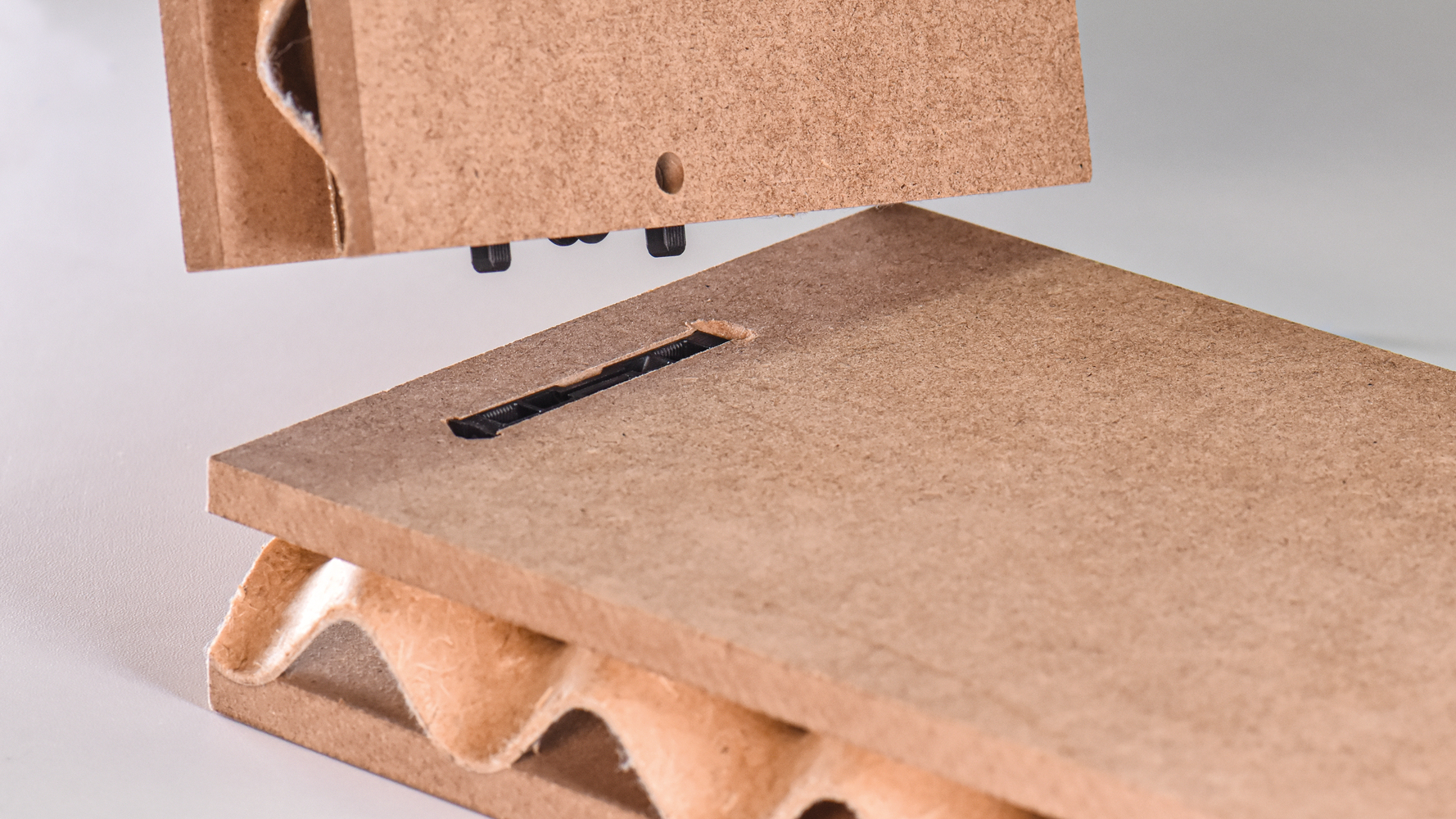

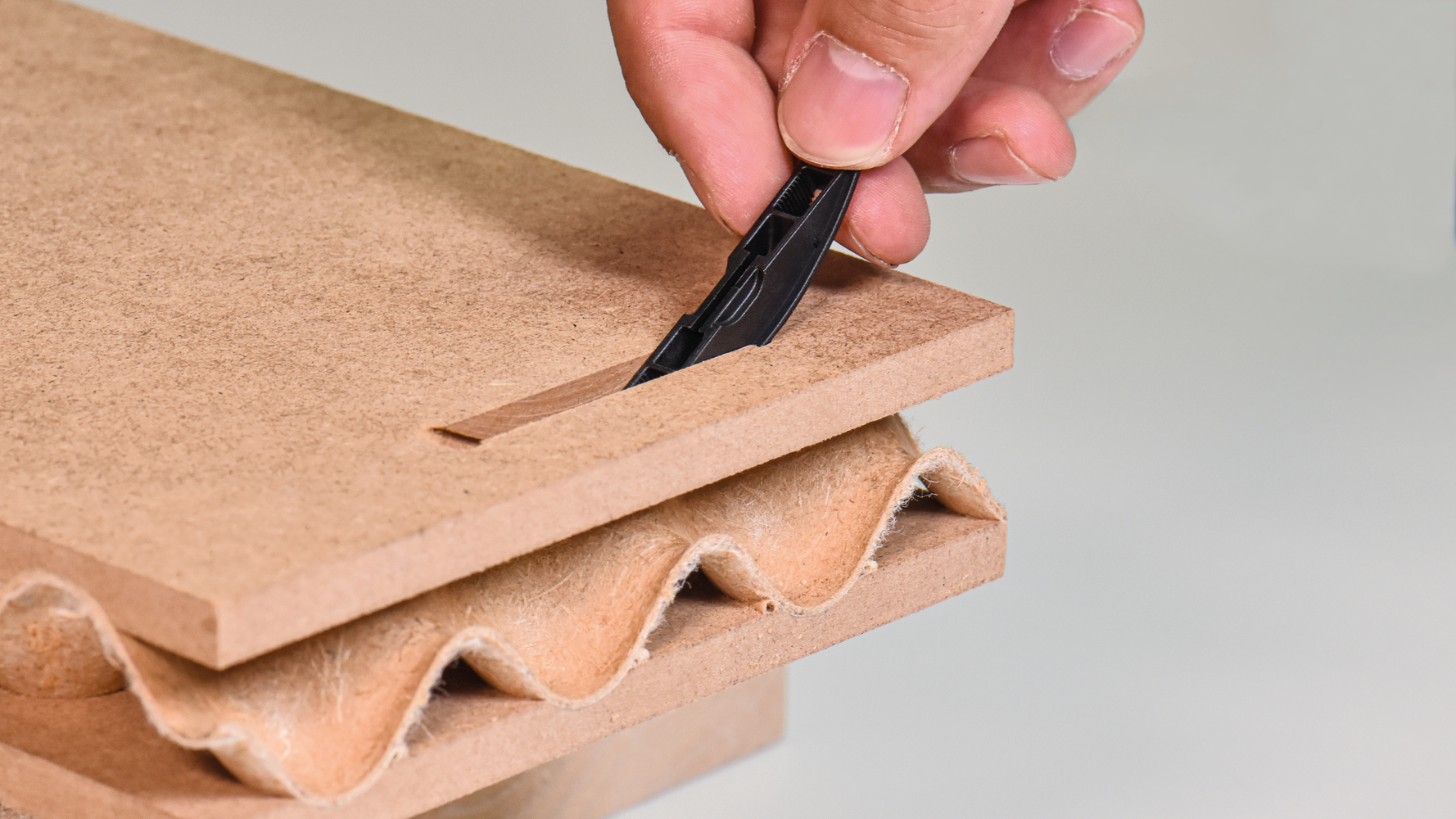

Der LC P-16 Konfigurator ermittelt die passende Produktgrösse und die Fräspositionen passend zur jeweiligen Anwendung. LC P-16 wird nur für die Verankerung der Clamex P-14 Verbinderhälfte in der Stirnseite der Leichtbauplatte benötigt. In der Fläche wird die Clamex P-10 Verbinderhälfte direkt in die Deckplatte geschoben und verankert. Anstelle der Clamex P-14 Verbinderhälfte können auch Clamex P-14 Flexus oder Clamex P-14 CNC im LC-P16 eingesetzt werden. Als Gegenstück für die Fläche passt die Clamex P-10 Verbinderhälfte am besten. Beträgt die Deckschicht mehr als 4 mm, ist auch die Clamex P-14 Verbinderhälfte mit ihrem abgesetzten Profil gut geeignet. Die Clamex P-10 Medius Verbinderhälfte ohne Hebel funktioniert ebenfalls, ist aber aufgrund ihrer Aussparung an der Rückseite beim Einschieben weniger gut geführt. Weitere passende P-System Verbinder für verleimte Verbindungen sind Tenso P-14 oder Bisco P-14.

Anwendungen

• Für Leichtbaumaterialien aus Karton- oder Kunststoffwabe, Holzfaser-Welle oder Hartschaum (bspw. XPS)

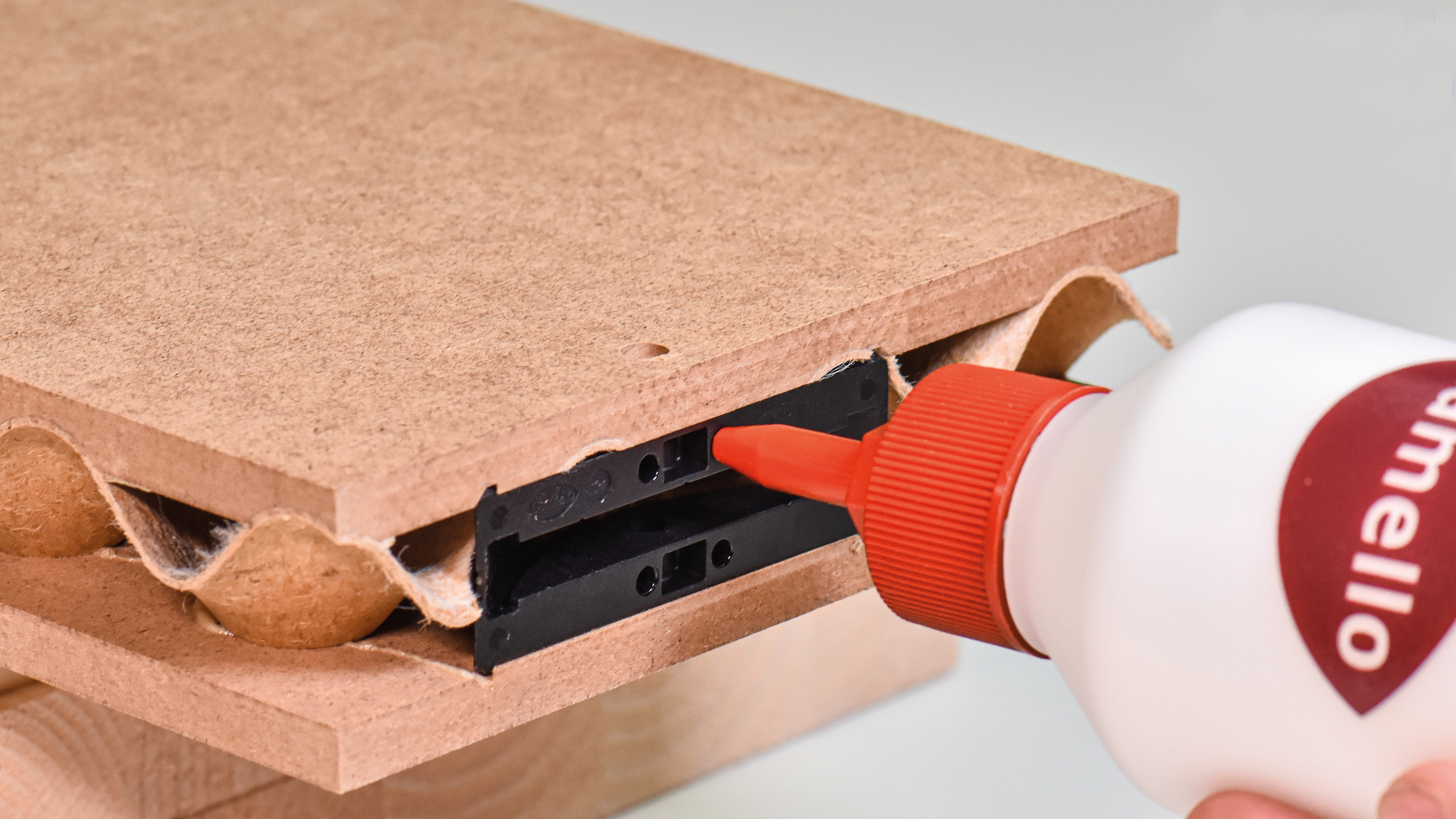

• Für Leichtspanplatten mit schwacher Mittelschicht mit zusätzlicher Befestigung über Leimkanäle
• Im Innenausbau für grosse Regale oder Sideboards, schwebend an einer Wand montiert
• Im Möbelbau für breite Tablare mit mehr als 1m Spannweite aufgrund der hohen Steifigkeit
• Im Messe- oder Ladenbau zur Reduktion des Transportgewichts, ideal für Flatpack-Möbel
• Wohnwagen- und Reisemobile, Caravan
• Fahrzeug- und Schiffsinnenausbau
• Stumpfe Verbindungen ab Materialstärke 12 mm
• Flächenverbindungen ab 16 mm
