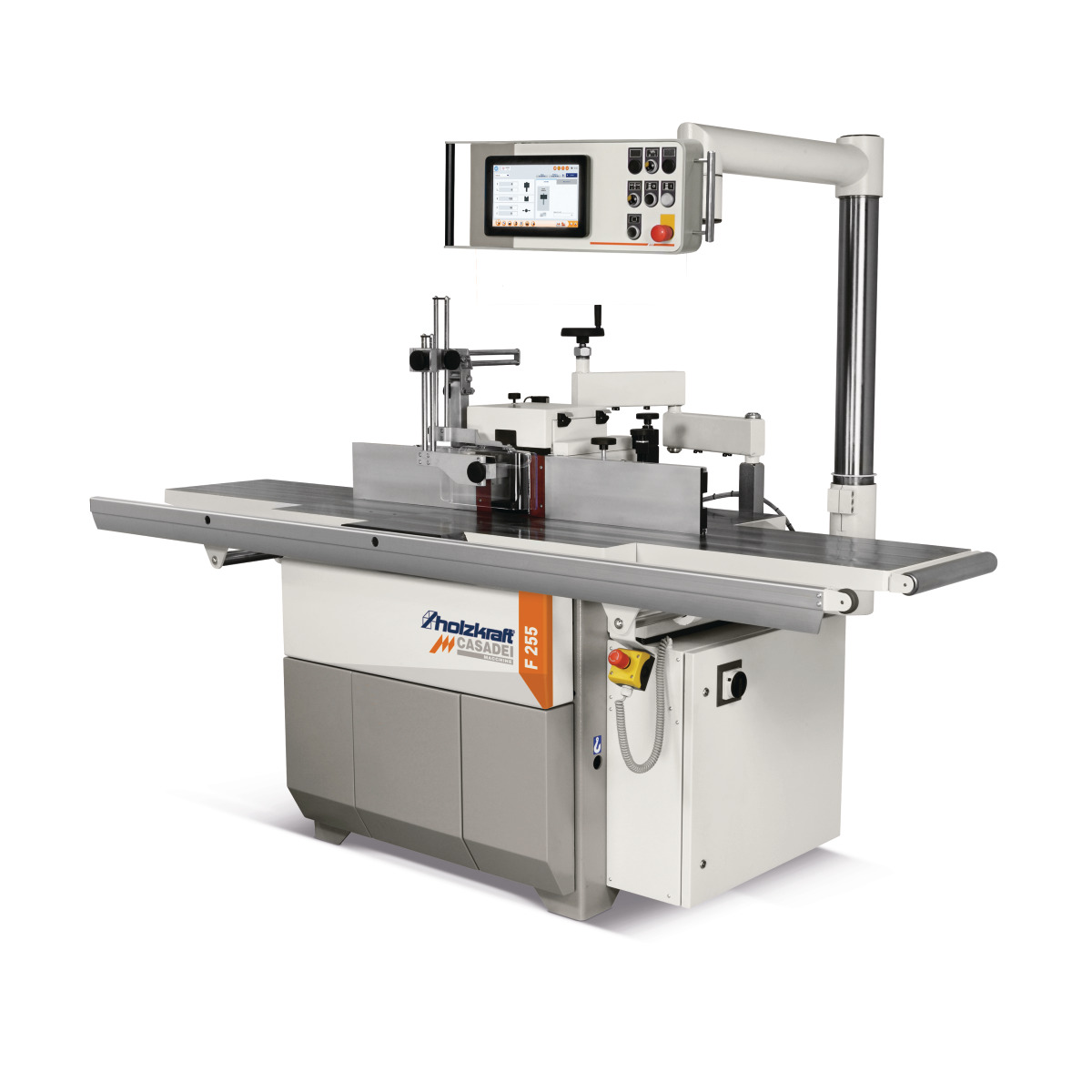

Tischfräse CASADEI F 255 A3 PL

Artikel-Nr.: 5222104-ST
EAN: 4036351177906
Hersteller: Stürmer
Preis (zzgl. MwSt.): 24129,41 €
Preis (inkl. MwSt.):

28.714,00 €

zzgl. 185,00 € Speditionsversand Artikel im Moment nicht lieferbar

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/ugqefoh1nk2m/plugin/8/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AdGqNd3ARNiCiSfRHX14al8fsag8i6tUv187E-TBCCKObtdHORfCG7WKv7dkLnu8UPuyiWtyO3XI_ja4"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNjI1MGIzNGRmNzZhMzQ3MDk0MWYxOGM4YjBmZmQ4YzczMzdhMzliNWQzODU1M2M4YzgwMDQ4ZjU2NmUwZjdlZXxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMThUMjM6NTk6MTguNTMyWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU5IUUlsRGh0ZVBNby1qaE05RjJ1RFhWeWtYcm1JWHFISnhtWG5tYzdZejJubXdsdUtTMmNuVWdtMzVJNzI0QlRjQWJSYmo4ZURxX1RUYjlLUktlcG9sZkVsRmZnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AdGqNd3ARNiCiSfRHX14al8fsag8i6tUv187E-TBCCKObtdHORfCG7WKv7dkLnu8UPuyiWtyO3XI_ja4"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiNjI1MGIzNGRmNzZhMzQ3MDk0MWYxOGM4YjBmZmQ4YzczMzdhMzliNWQzODU1M2M4YzgwMDQ4ZjU2NmUwZjdlZXxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMThUMjM6NTk6MTguNTMyWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU5IUUlsRGh0ZVBNby1qaE05RjJ1RFhWeWtYcm1JWHFISnhtWG5tYzdZejJubXdsdUtTMmNuVWdtMzVJNzI0QlRjQWJSYmo4ZURxX1RUYjlLUktlcG9sZkVsRmZnIn19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); }

Ihre Ansprechpartner

Tobias Bort

Markus Hein

Rufen Sie uns an: +49 7946/9278-78

oder schreiben Sie uns shop@bort-herkert.de

Shope jetzt. Bezahle später. | Klarna

Artikelbeschreibung

Tischfräse mit Elektrospindel-Direktantrieb, stufenloser Drehzahl von 900 - 12000 min¯¹ und schwenkbarer Frässpindel von +45,5° bis -45,5°
Hochstabile Stahl-Graugusskonstruktion
Großer Arbeitstisch aus Grauguss
Elektrospindelantrieb 7,5 kW mit wartungsfreiem Direktantrieb garantiert höchste Präzision durch maximale Laufruhe
Maximale Leistung steht bereits ab 3400 min¯¹ an
Präzisionsaggregate und hohes Eigengewicht
Rapid-Tischeinlage, stufenlos manuell verstellbar auf Werkzeugdurchmesser (optional elektronisch positionierbar)
Serienmäßig mit Rechts-Linkslauf mit elektronischer Blockierung bei Richtungswechsel
Stufenlose Drehzahl über Inverter von 900 - 12000 min¯¹
Drehzahl-Digitalanzeige an der Frontseite
Wechselspindel MK 5
Bedienelemente an der Vorderseite
Fräsanschlag mit Feineinstellung, linear verstellbar über Handräder von der Bedienerfront aus
Automatischer Stern-Dreieck-Anlauf
Automatische Motorbremse
Anschluß für Vorschubapparat

Ausstattungsdetails:

Schwenkbare N.C. Steuerung auf Augenhöhe
Die serienmäßige NC-Steuerung kontrolliert alle Achsen der Maschine und die Geschwindigkeit der Frässpindel, wenn die Maschine mit einem Inverter ausgestattet ist.
Großer 7" Bildschirm, 16:9 Format. Alle Spindelsteuerungen sind auf einer Seite und erlauben eine schnelle Einstellung der Maschine.
Die Software ist einfach in der Handhabung. Die Speicherkapazität umfasst bis zu 300 Programme, welche mit verschiedenen Parameter auch durch eine USB-Schnittstelle übertragen werden können.

Schwenkbare Wechselspindel
Wechselspindel MK 5 serienmäßig
Spindel +45,5° bis -45,5° schwenkbar
Die Schwenkung erlaubt die Verwendung von Werkzeugen mit kleinem Durchmesser und für spezielle Bearbeitungen

Erhältliche Optionen:

Option Schwenkeinrichtung Fräsanschlag
bequem abschwenkbar vom Arbeitstisch
für kürzere Rüstzeiten
Serienmäßig bei F 255 A3

Option PL-Ausführung
Mit Tischverlängerung rechts und links und ausziehbarer Werkstückauflage an der Front
Materialrolle rechts
Gesamtlänge 2540 mm

Lieferumfang:
NC-Programmsteuerung mit 7" Farbdisplay im 16/9 Format (300 Programme) zur Positionierung von drei Achsen über Tastatur und Digitalanzeige, kontinuierlich oder inkremental
Automatische Kalibrierung
Elektronische Anzeige der Geschwindigkeit
Bedienpult auf Augenhöhe
Elektrischer Positionierung der Spindelhöhe, der Spindelschwenkung und des Fräsanschlags
Aluminium-Anschlagbacken mit verstellbaren Füllstäben (Supersafe-System)
Schwenkeinrichtung zum seitlichen Wegschwenken des Fräsanschlags
Automatischer Stern-Dreieckanlauf
Elektronische Positionierung der Rapid-Tischeinlage (Art.-Nr. 5256201)
Seitliche Tischverlängerungen (Gesamtlänge 2540mm) mit Materialrolle rechts
ausziehbare Werkstückauflage (Art.-Nr. 5256203)

Technische Daten

Gewicht ca.: 950 kg
Absaugstutzendurchmesser Anschlag: 1 x 120 mm
Absaugstutzendurchmesser Maschine: 2 x 100 mm
Absaugstutzendurchmesser Zwangskühlung Elektrospindel: 1 x 100 mm
Länge: 1200 mm
Breite: 780 mm
Tischhöhe: 935 mm
Platzbedarf Breite/Tiefe: 1434 mm
Platzbedarf Höhe: 1919 mm
Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Maschinenkörper Länge: 1194 mm
Maschinenkörper Breite/Tiefe: 1225 mm
Arbeitsbereich Länge: 5000 mm
Arbeitsbereich Breite/Tiefe: 5000 mm
Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Leistung Antriebsmotor: 7,5 kW
Anschlussspannung: 400 V
Phase(n): 3 Ph
Stromart: AC
Netzfrequenz: 50 Hz
Neigung: +45,5 bis -45,5 °
Nutzlänge: 140 / 180 mm
Erläuterung zu Nutzlänge der Spindel: bei Spindel-Ø 30 35 / bei Spindel-Ø 40 50 mm
Hub: 130 mm
Drehzahl(en): 900 12000 min¯¹
Werkzeugdurchmesser max. absenkbar: 300 x 80 mm
Profilfräsen: 250 mm
Zapfenfräsen: 300 / 350 mm
Erläuterung zu Werkzeugdurchmesser max. Zapfenfräsen: bei Spindel-Ø 30 35 mm / bei Spindel-Ø 40 50 mm
Formfräsen: 160 mm
