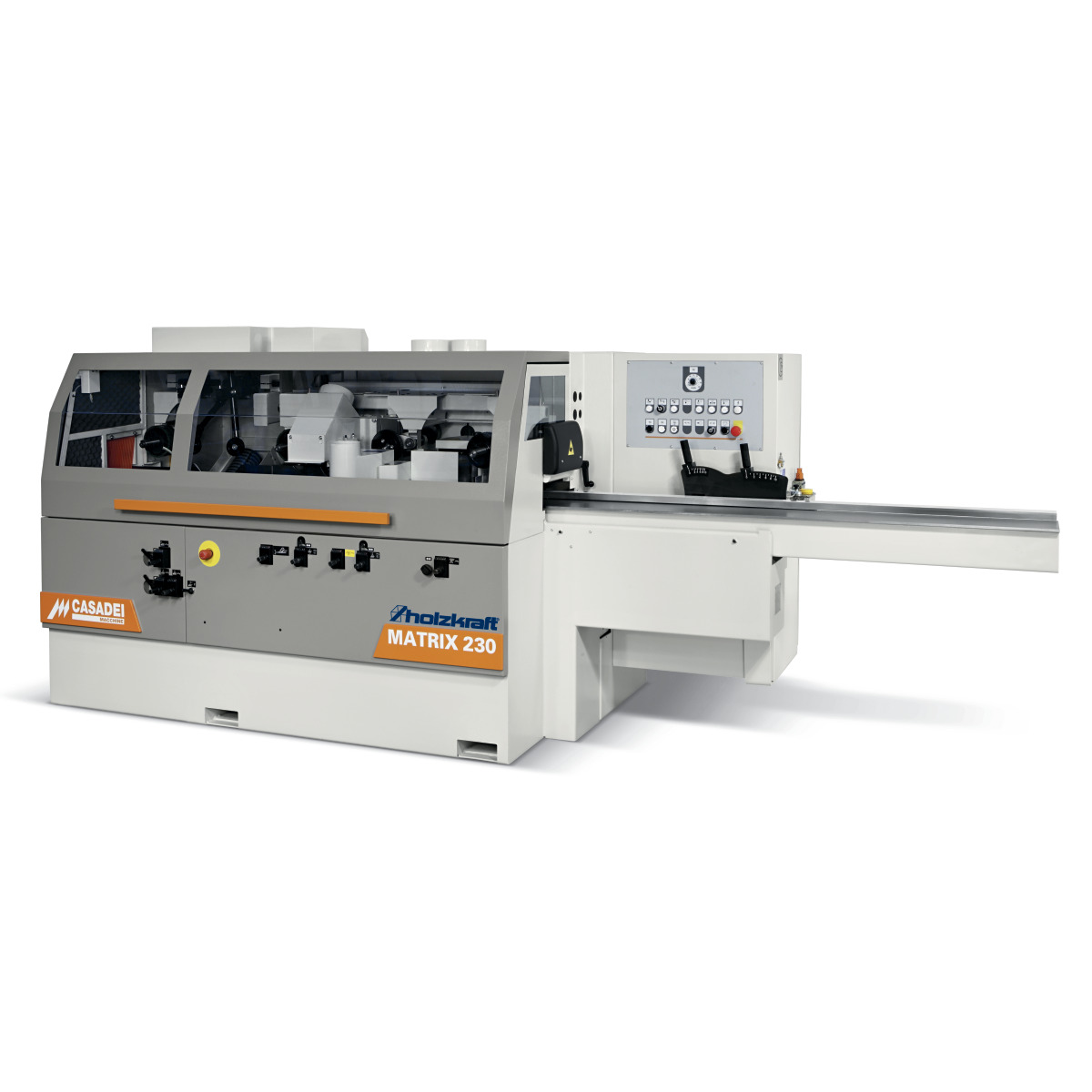

Profilierautomat CASADEI MATRIX 230 / 4

Artikel-Nr.: 5224010-ST
EAN: 4036351053286
Hersteller: Stürmer
Preis (zzgl. MwSt.): 27222,69 €
Preis (inkl. MwSt.):

32.395,00 €

zzgl. 39,00 € Speditionsversand Artikel im Moment nicht lieferbar

if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/ugqefoh1nk2m/plugin/8/paypal/js/smartPaymentScript.min.js"; script.setAttribute("data-client-id", "AdGqNd3ARNiCiSfRHX14al8fsag8i6tUv187E-TBCCKObtdHORfCG7WKv7dkLnu8UPuyiWtyO3XI_ja4"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYjVkNjk3NDJiNzY5OTgzMWQ1NTVmNjI4NGViMTk4ZTcxZmM1NmFhYjEwZTg3ZGIxNjJjNzk2Mjc3Y2Q1ZDEyMHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTlUMjI6MDA6MDMuMDAxWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBDby13MHU0TzBSNlRvRUFwUHBUZlpmQW5FUmdUOHVPSkZ4NUpqa0lGOUhQdHlJekxSS3BXVms0Wmk0X09sWGNVNnYyaExVVUVYUUhiMkxUVjR1S3RWVUxOeXZ3In19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AdGqNd3ARNiCiSfRHX14al8fsag8i6tUv187E-TBCCKObtdHORfCG7WKv7dkLnu8UPuyiWtyO3XI_ja4"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiYjVkNjk3NDJiNzY5OTgzMWQ1NTVmNjI4NGViMTk4ZTcxZmM1NmFhYjEwZTg3ZGIxNjJjNzk2Mjc3Y2Q1ZDEyMHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjQtMDQtMTlUMjI6MDA6MDMuMDAxWiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQVBDby13MHU0TzBSNlRvRUFwUHBUZlpmQW5FUmdUOHVPSkZ4NUpqa0lGOUhQdHlJekxSS3BXVms0Wmk0X09sWGNVNnYyaExVVUVYUUhiMkxUVjR1S3RWVUxOeXZ3In19"); script.setAttribute("data-append-trailing-slash", "true"); script.setAttribute("data-locale", "de_DE"); }

Ihre Ansprechpartner

Tobias Bort

Markus Hein

Rufen Sie uns an: +49 7946/9278-78

oder schreiben Sie uns shop@bort-herkert.de

Shope jetzt. Bezahle später. | Klarna

Artikelbeschreibung

Automatische Vierseitenhobelmaschine und Kehlautomat mit Quick-Set Schnelleinstellsystem; bedienungsfreundlich, zuverlässig und stabil
Für Werkstücke bis max. 230 x 120 mm
Spanabnahme bis 6 mm einstellbar
Mit Direkt-Anlauf
Rohrversteifter Monoblock-Maschinenständer gewährleistet einen vibrationsarmen Lauf
Einlaufführung über präzises Parallelogrammsystem bequem manuell verstellbar
Vorabrichten des Werkstückes auf der rechten Seite mittels Fügefalzfräser auf Abrichtspindel für winkelgenaues Hobeln
Besonders langer Einlauftisch mit geschliffener Gussoberfläche für eine präzise Führung langer und verdrehter Werkstücke
Austauschbarer Hart-Chrom-Einsatz mit Tischlippen vor den Vertikalspindeln
Verwingungsteifer Vorschubträger aus veripptem Stahl für präzises Arbeiten
Gleichzeitige Verstellung des Vorschubträgers und der oberen Horizontalspindel (motorische Verstellung auf Wunsch)
Vorschubrollen aus Stahl, gehärtet und gezahnt, mit mechanischem Druck
Präziser und leichtgängiger Einzug des Werkstückes durch Einzugswalze vor der Abrichtspindel (stufenlos von 4-20 m/min.)
Spindelhülse (100 mm) aus Gusseisen
Die Einstellung der Arbeitsaggregate erfolgt an der Maschinenvorderseite bei geschlossener Vollschutzkabine
Mechanische Dezimalanzeigen zur Anzeige der Arbeitsbreite und -höhe
Vollschutzkabine mit lärmreduzierender Verkleidung, Kontrollfenster und Sicherheitsmikroschalter

A-Ausführung
Mit elektronischer Programmiereinheit mit Mikroprozessor zur Positionierung der linken Vertikal- und der oberen Horizontalspindel
Speicherkapazität 99 Programme
Motorische Höhenverstellung der Vorschubeinheit und der oberen Horizontalspindel

Lieferumfang:
Einlauftisch aus Stahlrohrkonstruktion mit gehärtetem Einsatz vor der Abrichtspindel
Gleichzeitige manuelle Einstellung des Hohlträgers und der oberen Horizontalspindel
Bedienelemente an der Vorderseite der Maschine mit mechanischen Dezimalanzeigen
Einstellsystem QUICK SET
Schutzkabine mit lärmreduzierender Verkleidung, Kontrollfenster, Sicherheitsmikro und Innenbeleuchtung
Zusätzl. Vorschubeinrichtung (Vorabrichte) mit Schnellausschluß
Mauelle Pumpe für die Schmierung von Arbeitstisch und Stahlführungen
Wählschalter für Vorschub mit Schaltimpulsen Vorlauf
untere Horizontalspindel (Abrichtspindel)
rechte Vertikalspindel
linke Vertikalspindel
obere Horizontalspindel

Technische Daten

Absaugstutzendurchmesser: 1 x 150 / 3 x 120 mm
Motor untere Horizontalspindel (Abrichte): 4 kW
Motor obere Horizontalspindel (Dicke): 4 kW
Motor Vertikalspindeln: 5,5 kW
Motor(en) Vorschub: 2,2 kW
Länge Einlauftisch: 2000 mm
Einstellbereich Einlaufführung am Einlauftisch: 10 mm
Emissions-Schalldruckpegel an der Einlaufstrecke im Leerlauf EN ISO 11202:1995: 79,0 dB(A)
Emissions-Schalldruckpegel an der Einlaufstrecke bei der Bearbeitung EN ISO 11202:1995: 88,2 dB(A)
Emissions-Schalldruckpegel an der Auslaufstrecke im Leerlauf EN ISO 11202:1995: 72,5 dB(A)
Emissions-Schalldruckpegel an der Auslaufstrecke bei der Bearbeitung EN ISO 11202:1995: 84,9 dB(A)
Schalleistungspegel Lw im Leerlauf EN ISO 3746:1995: 91,0 dB(A)
Schalleistungspegel Lw bei der Bearbeitung EN ISO 3746:1995: 102,9 dB(A)
Erläuterung Geräuschemission: 2009 Normen
Spanabnahme: 6 mm
Drehzahl: 6000 min¯¹
Durchmesser: 40 mm
Nutzbare Länge Horizontalspindel: 250 mm
Nutzbare Länge Vertikalspindel: 140 mm
Axialverstellung Horizontalspindeln: 40 mm
Axialverstellung Vertikalspindeln: 40 mm
Werkzeugdurchmesser min. erste untere Horizontalspindel: 120 mm
Werkzeugdurchmesser max. erste untere Horizontalspindel: 140 mm
Werkzeugdurchmesser min. Vertikalspindeln: 100 mm
Werkzeugdurchmesser max. Vertikalspindeln: 180 mm
Werkzeugdurchmesser min. zweite untere Horizontalspindel: 100 mm
Werkzeugdurchmesser max. zweite untere Horizontalspindel: 180 mm
Geschwindigkeit: 4 - 20 m/min
Rollendurchmesser: 140 mm
Fertigteil Breite/Tiefe max.: 230 mm
Fertigteil Höhe max.: 120 mm
Werkstückbreite min.: 25 mm
Werkstückhöhe min.: 6 mm
