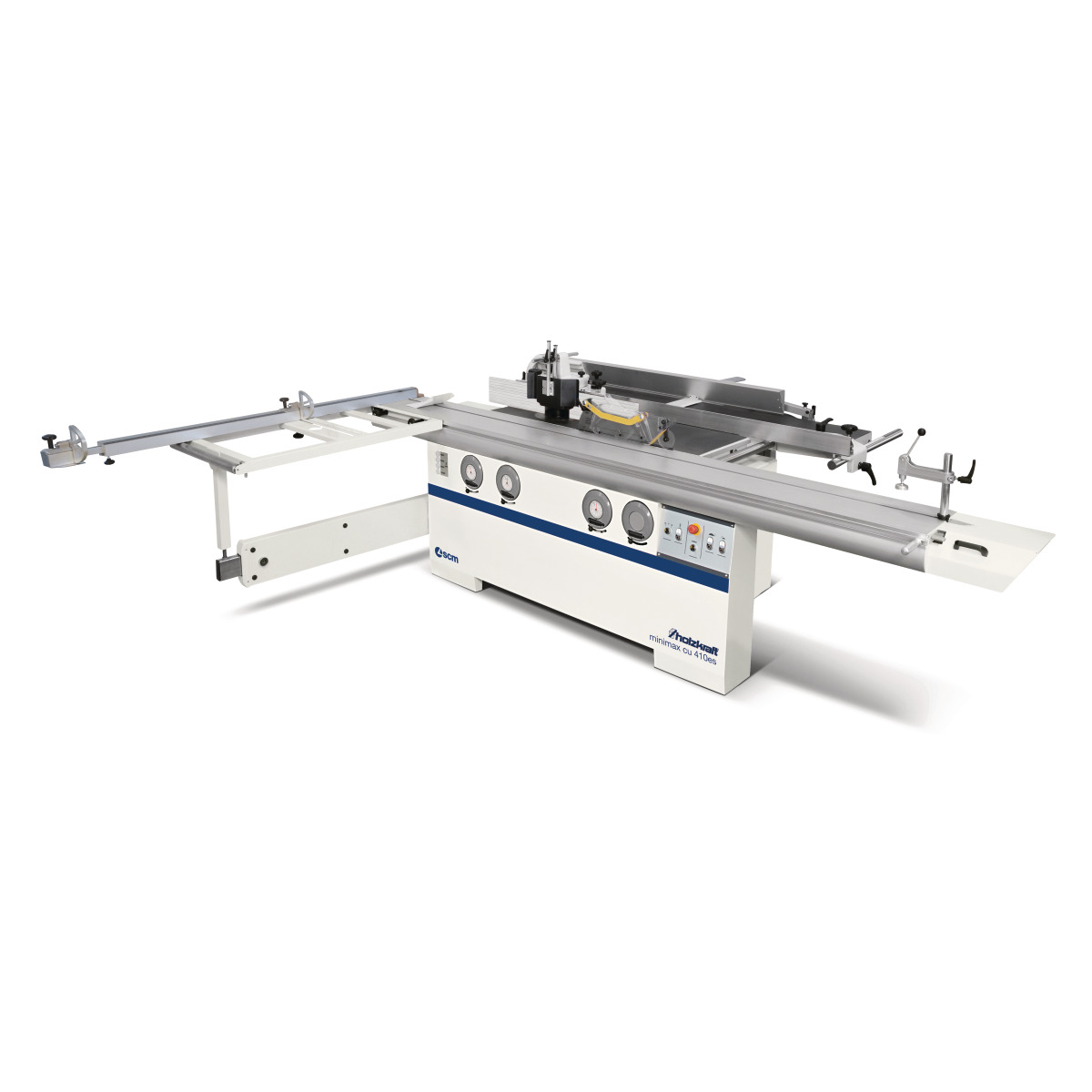

Mehrfachkombination Holzkraft minimax cu 410es F 23 TERSA
- Artikel-Nr.: 5500555-ST
- EAN: 4036351221395
- Hersteller: Stürmer
- Preis (zzgl. MwSt.): 22503,36 €
- Preis (inkl. MwSt.):
- Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird

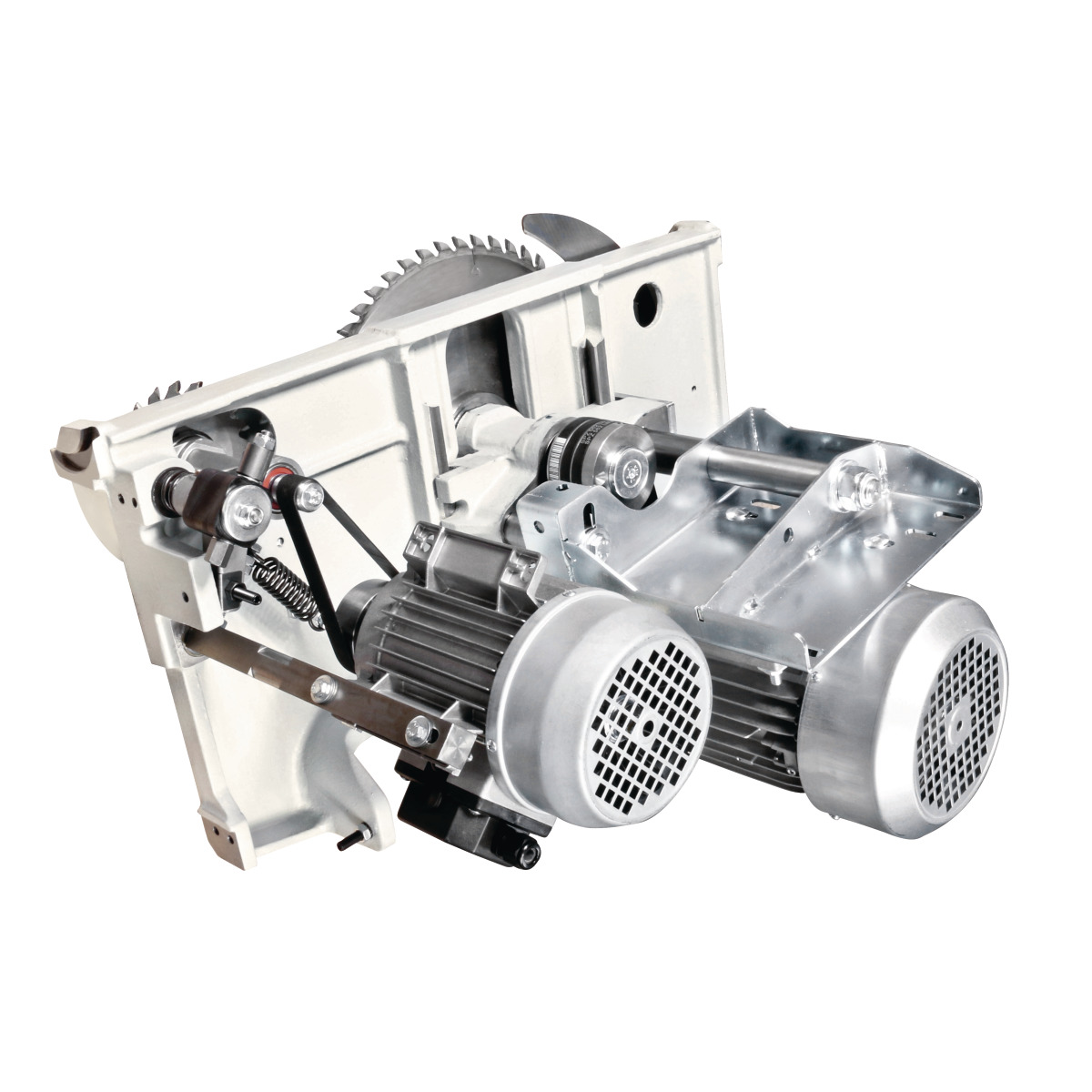

- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
- Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen

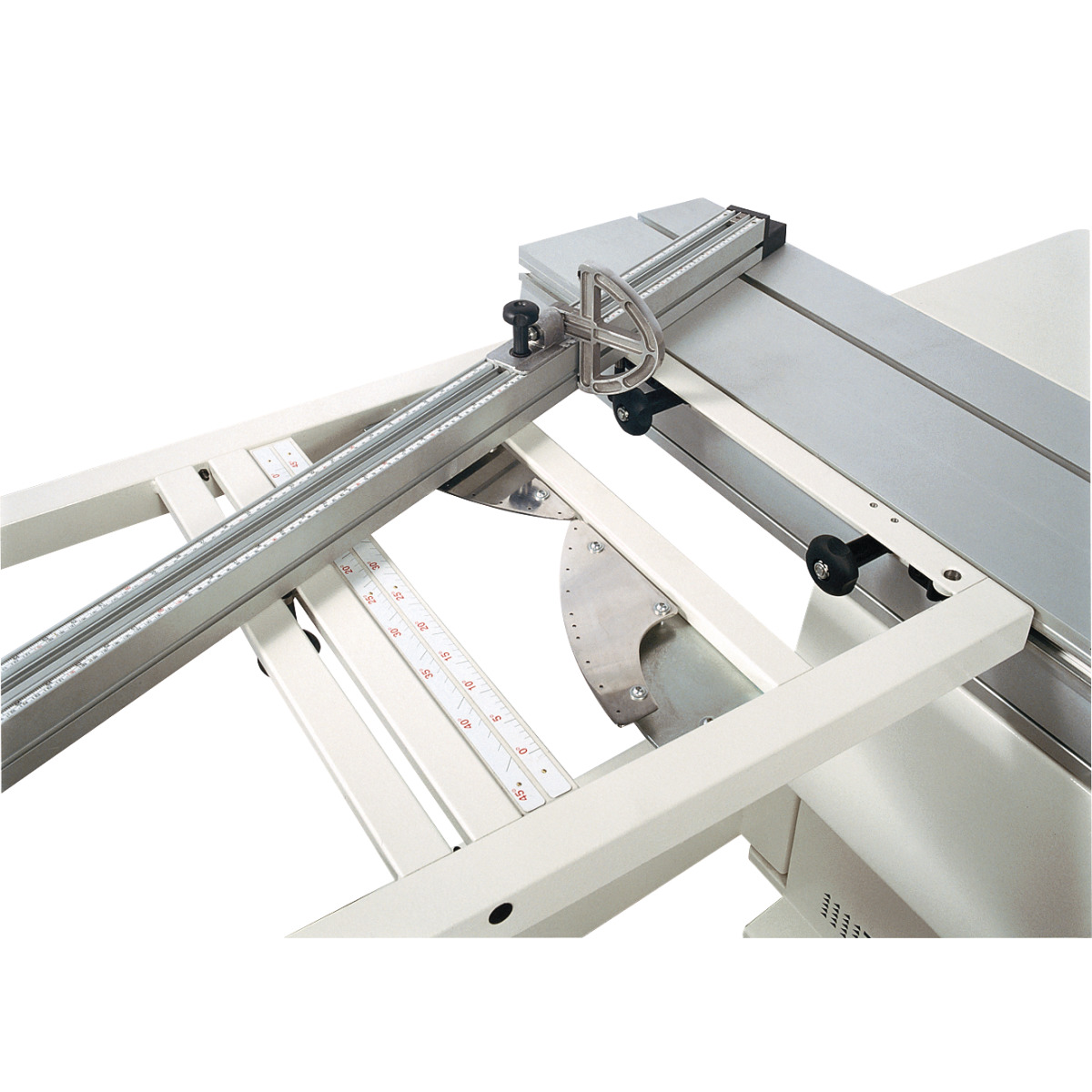

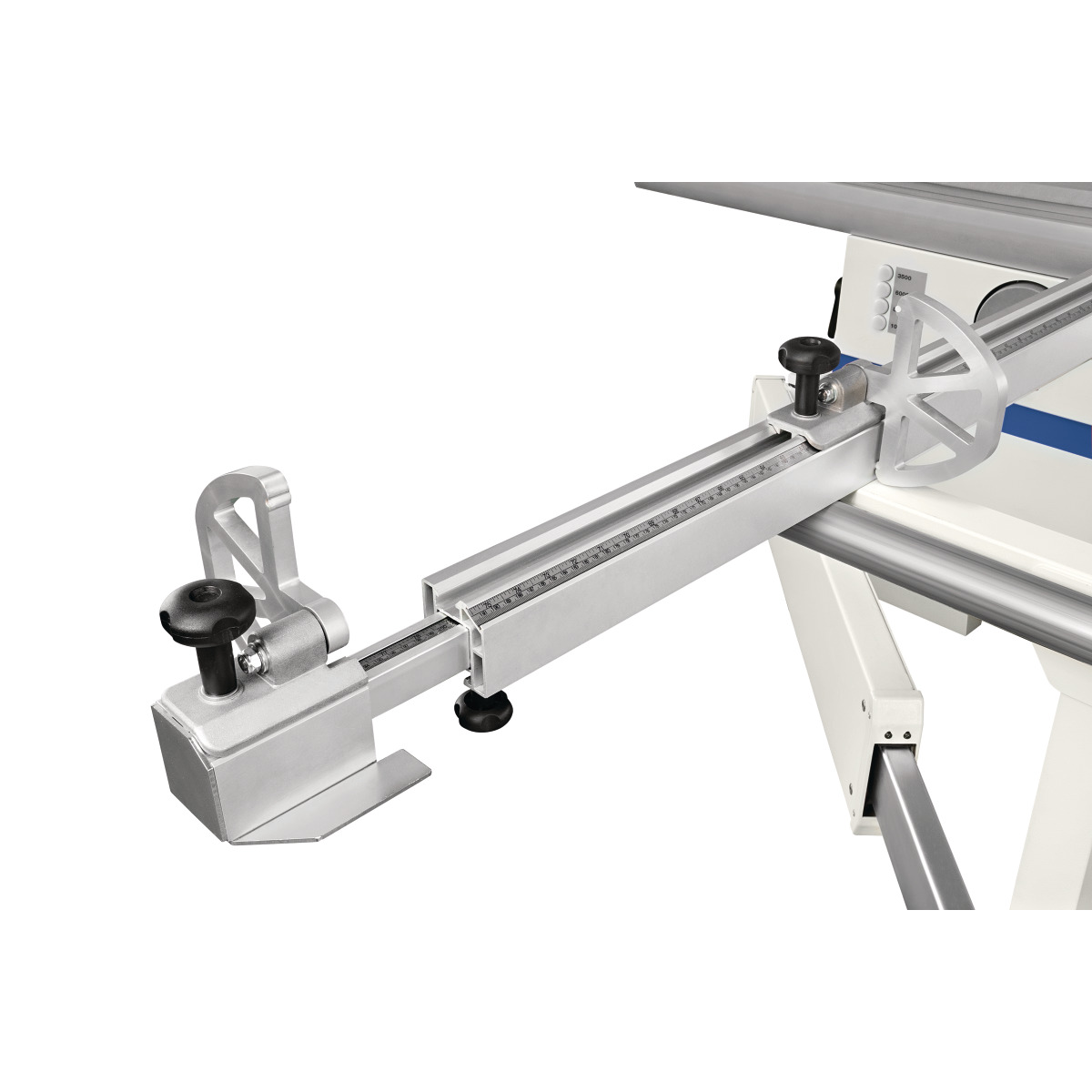

- Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
- Sägeaggregat schwenkbar von 90° bis -45°
- Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag

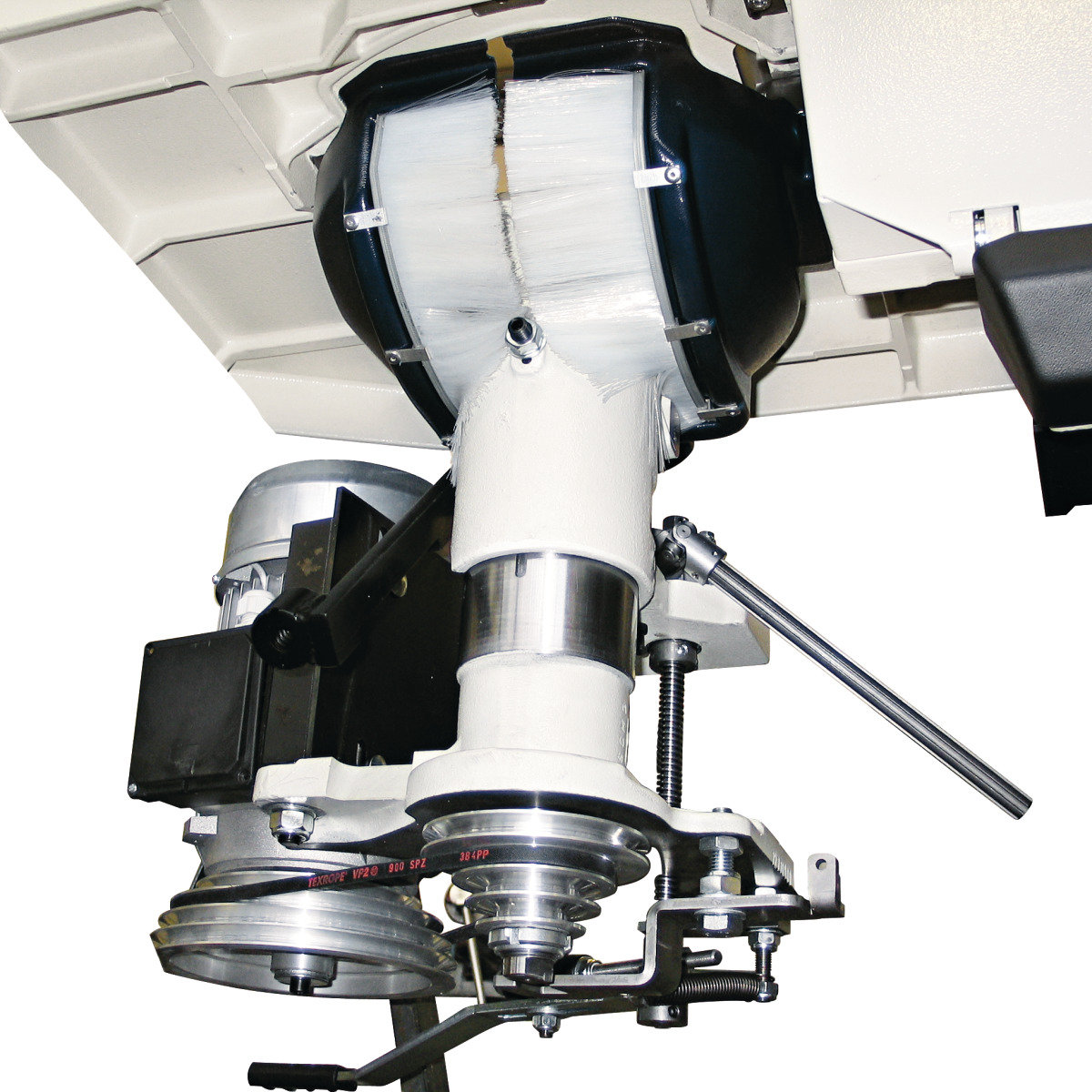

- Vier Fräsgeschwindigkeiten
- Rechts-Linkslauf der Frässpindel

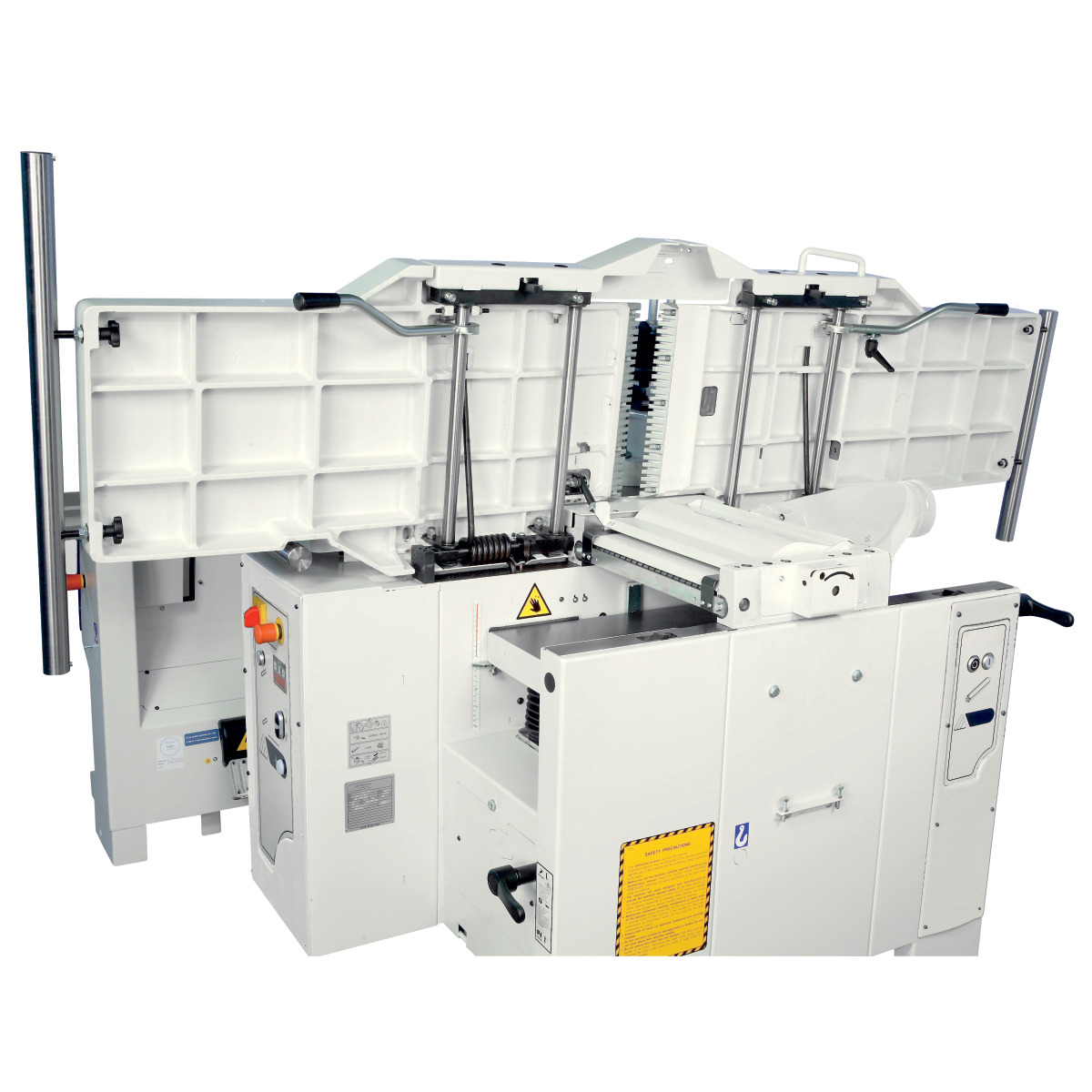

- Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen
- 2-stufiger Vorschub im Dickentisch
- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
- Drei unabhängige Industriemotoren
- Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
- Hauptschalter abschließbar
- Motor mit Schutzschalter ausgestattet
Gewicht (Netto) ca. | 1285 kg |
Abrichttisch Breite | 410 mm |
Abrichttisch Länge | 2200 mm |
Spanabnahme max. Abrichte | 5 mm |
Absaugstutzendurchmesser | 3 x 120 mm |
Absaugstutzendurchmesser Sägeblattschutz | 60 mm |

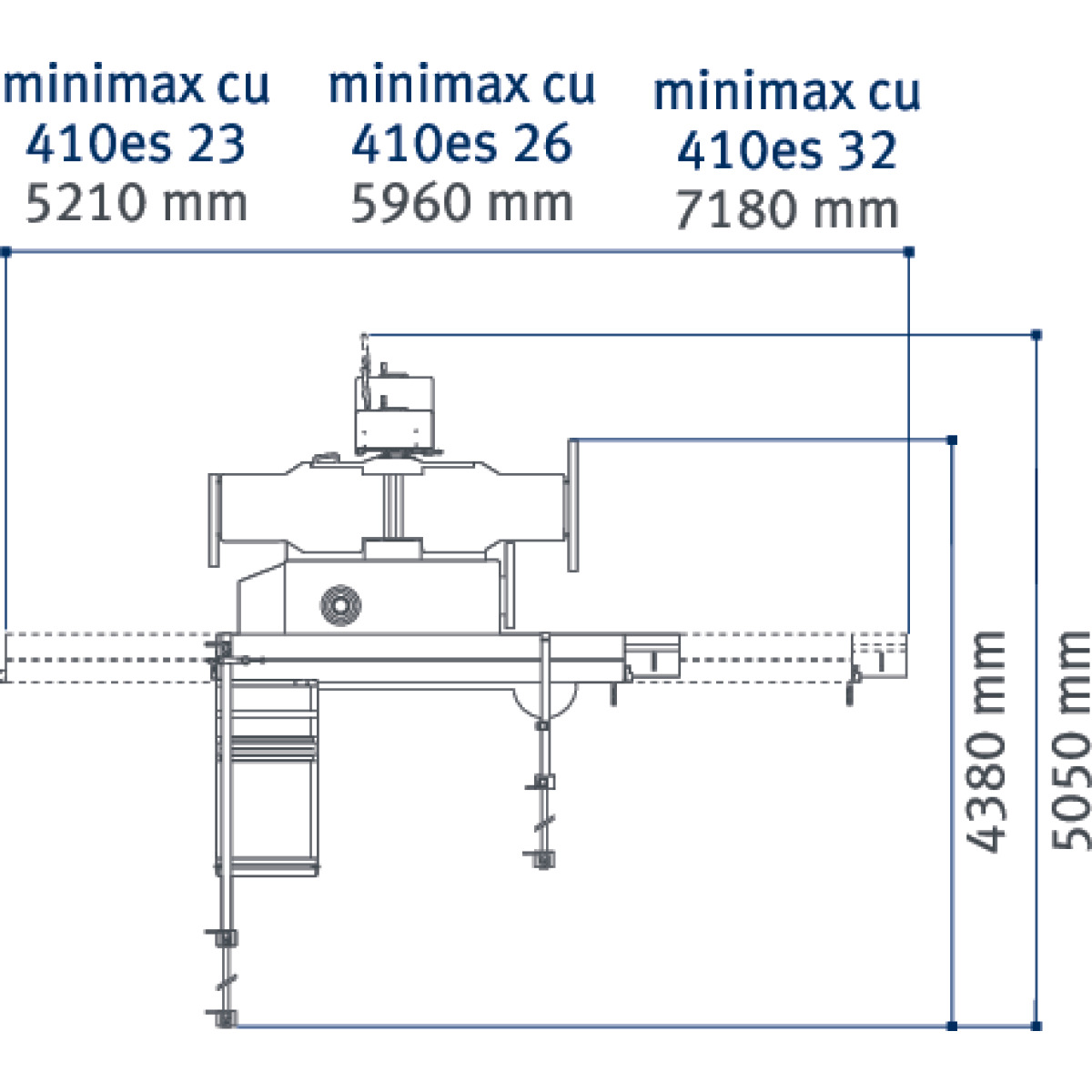

Platzbedarf Länge | 5210 mm |
Platzbedarf Breite/Tiefe | 5050 mm |
Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
Maschinenkörper Länge | 1948 mm |
Maschinenkörper Breite/Tiefe | 1440 mm |
Arbeitsbereich Länge | 1600 mm |
Arbeitsbereich Breite/Tiefe | 2300 mm |
Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
Vorritzeinrichtung | mit separatem Vorritzmotor |
Schiebeschlitten | aus eloxiertem Aluminium |
Griff für Schiebeschlitten | ✔ |
Materialrolle am Besäumrahmen | ✔ |
Besäumschuh | ✔ |
Exzenterspanner | ✔ |
Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
Säge-Parallelanschlag | ✔ |
Abricht-Fügeanschlag | ✔ |
Bogenfrässchutzhaube | ✔ |

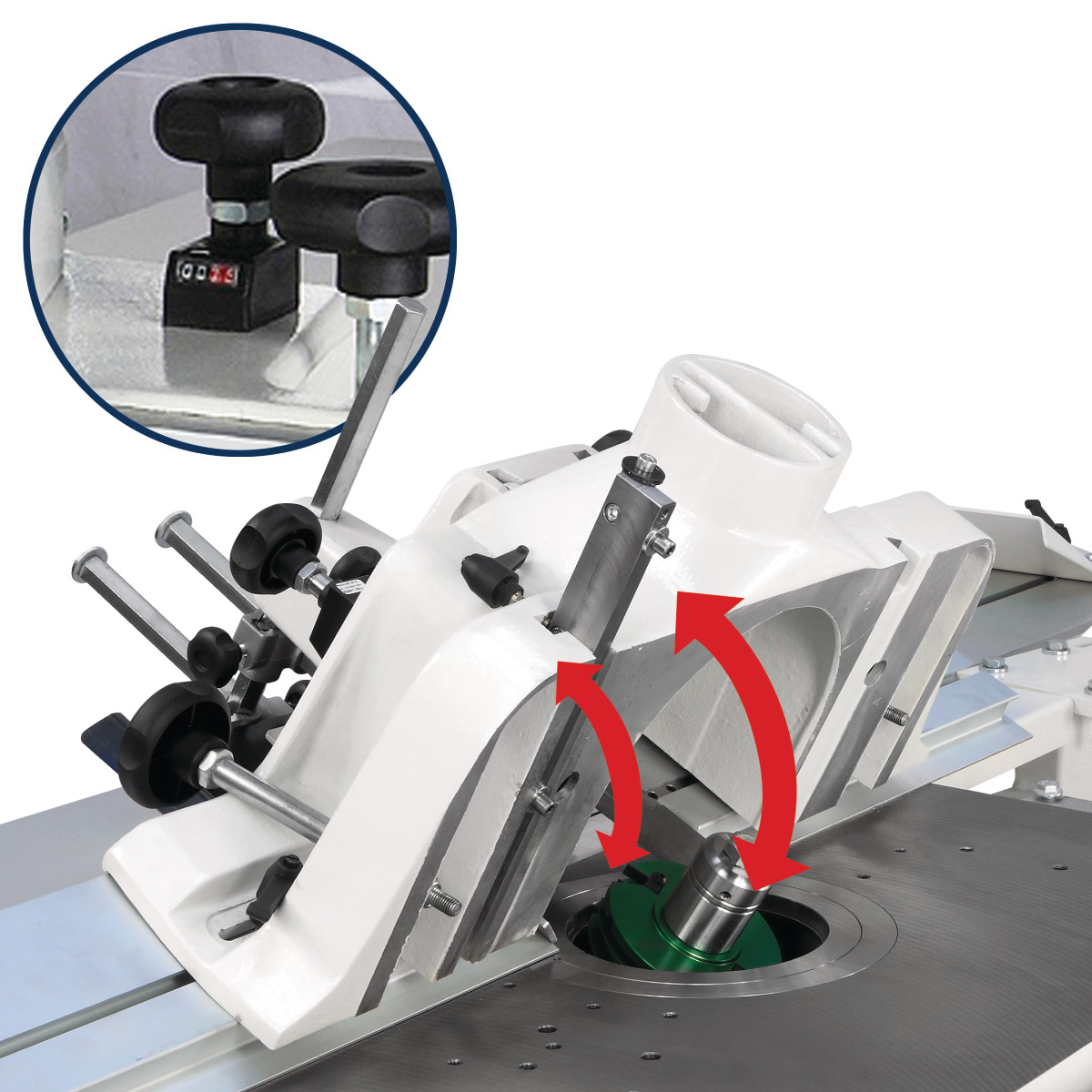

Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |
Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
Höhenverstellung und Schwenkung des Fräsaggregats | manuell |

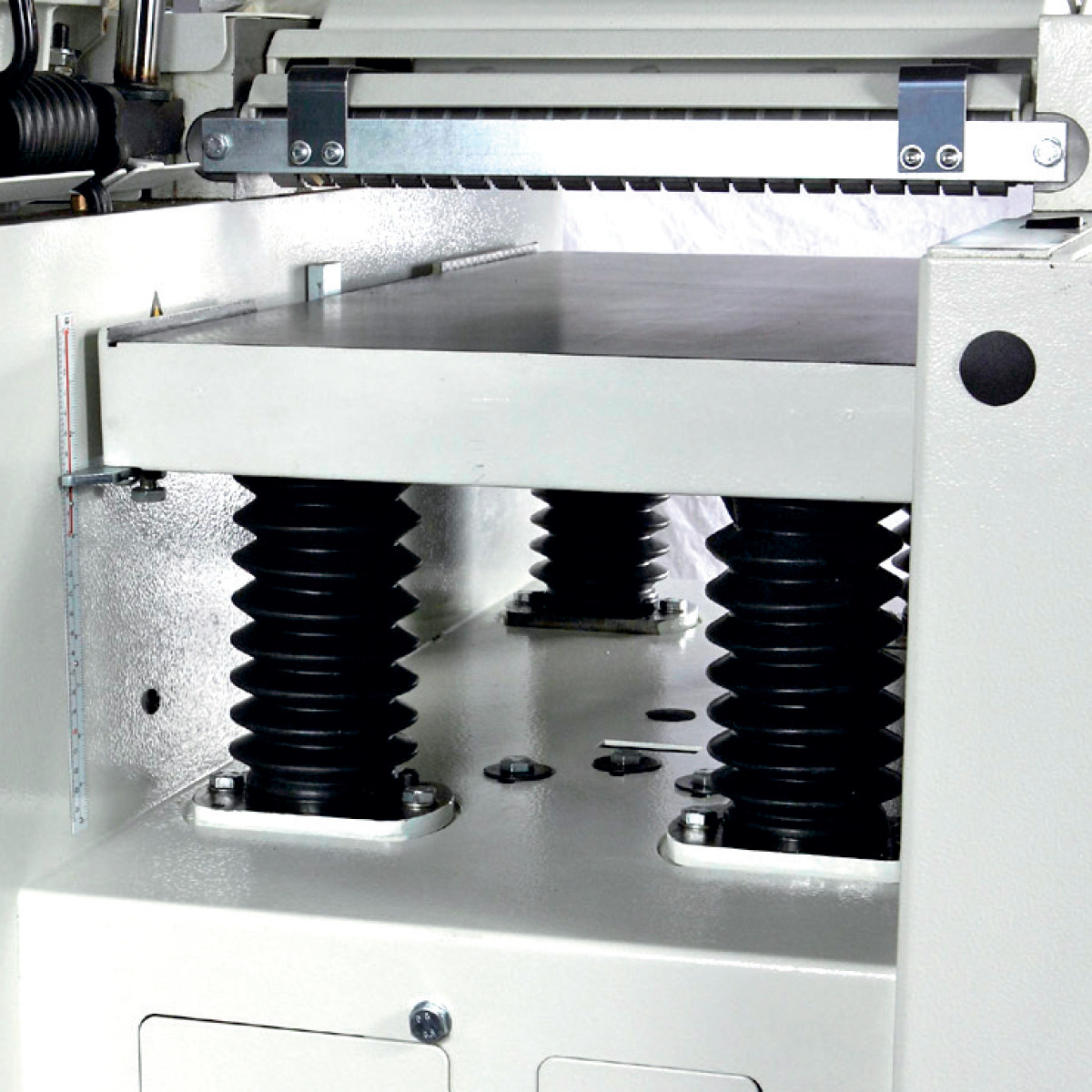

Dickentisch Länge | 775 mm |
Dickentisch Breite | 410 mm |
Arbeitshöhe Dicke min. | 3 mm |
Arbeitshöhe Dicke max. | 240 mm |
Spanabnahme max. Dicke | 5 mm |
Anschlussspannung | 400 V |
Netzfrequenz | 50 Hz |
Nennbetriebsart Antriebsmotor | S6 |
Einschaltdauer Antriebsmotor | 40 % |
Leistung Antriebsmotor | 3 x 5,0 kW |
Leistung Vorritzmotor | 0.55 kW |
Formatschiebeschlittenlänge | 2310 mm |
Formatschiebeschlittenbreite | 360 mm |
Formatschiebeschlittenhöhe | 142 mm |
Tischlänge | 1250 mm |
Tischbreite | 430 mm |
Tischhöhe | 900 mm |
Spindelneigung | 0 – -45 ° |
Spindeldorndurchmesser | 30 mm |
Nutzlänge der Spindel | 125 mm |
Spindeldrehzahl(en) | 3500/6000/8000/10000 min⁻¹ |
Werkzeugdurchmesser max. absenkbar | 240 mm |
Werkzeugdurchmesser max. Zapfenfräsen | 320 mm |

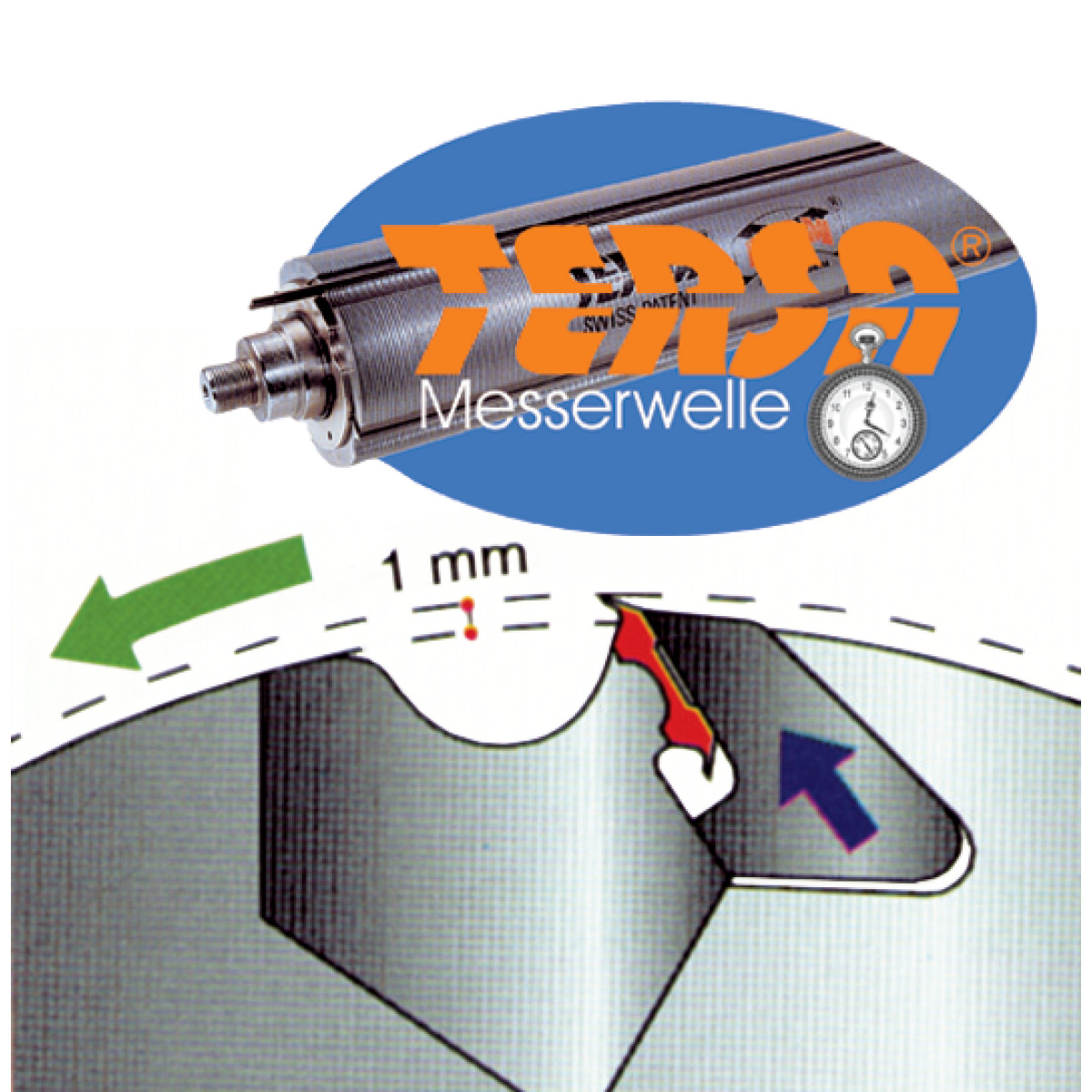

Hobelwellentyp | TERSA |
Hobelwellendurchmesser | 95 mm |
Anzahl Hobelmesser | 4 St |
Hobelwellendrehzahl | 5000 min⁻¹ |
Besäumlänge | 2250 mm |
Schnittbreite mit Parallelanschlag | 1000 mm |
Max. Ablängbreite links vom Sägeblatt | 3300 mm |
Sägeblattneigung | 90 – 45 ° |
Max. Schnitthöhe bei 90° | 104 mm |
Max. Schnitthöhe bei 45° | 68 mm |
Max. Sägeblattüberstand 90° | 118 mm |
Max. Sägeblattüberstand 45° | 84 mm |
Durchmesser (Haupt-)Sägeblatt | 350 mm |
Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
Drehzahl (Haupt-)Sägeblatt | 4200 min⁻¹ |
Vorschubgeschwindigkeit | 6 – 12 m/min |
